Калибровочный набор Rohde Schwarz ZV-WR06 без согласования

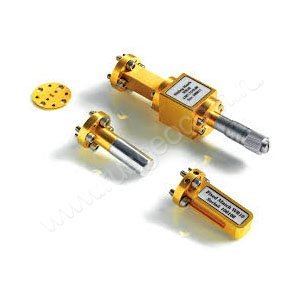

Калибровочный набор Rohde Schwarz ZV-WR06 без согласования включает в себя одно- и двухпортовые меры механического типа: Shim-прокладку 0,717 мм ± 5 мкм, стандарт короткого замыкания Short с нулевой электрической длиной и фиксированную согласующую нагрузку Fixed Match с типовым показателем потерь на отражение >30 дБ.

Комплект служит для калибровки анализаторов цепей серии ZVx с подключенными конверторами R&S ZVA-Z170 в полосе частот от 110 до 170 ГГц перед выполнением измерений в волноводных трактах WR-6 и WR-6.5 по EIA с использованием миллиметровых волн D-диапазона.

Доступные режимы калибровки Rohde Schwarz ZV-WR06

• S – короткое замыкание с использованием меры Short.
• R – отражение, также с Short.
• O – холостой ход с помощью стандарта Offset Short, который реализуется при подключении к калибруемому порту меры Short через прокладку Shim.
• M – согласованная нагрузка реализуется мерой Fixed Match с фиксированными характеристиками импеданса и малым отражением.
• T – проходной переход с прямым соединением фланцев калибруемых портов.
• L – линия передачи с соединением фланцев калибруемых портов через прокладку Shim, которая обеспечивает фиксированный фазовый сдвиг сигнала центральной рабочей частоты и коэффициента отражения.

Особенности

Подключение калибровочных стандартов из комплекта R&S ZV-WR06 без согласования производится через противоскосовый фланец UG387/U-M. Меры механического типа отличаются высокой стабильностью и слабо подвержены влиянию внешних условий. Поэтому не нужно загружать индивидуальные данные для каждого набора, вместо этого можно использовать коэффициенты, которые хранятся во встроенной памяти векторного анализатора цепей. При необходимости переноса калибровочных данных предусмотрена возможность экспорта в файл с сохранением на внешнем носителе.

Купить калибровочный набор Rohde Schwarz ZV-WR06 без согласования, а также получить консультацию специалистов об особенностях и преимуществах данного изделия вы можете в нашем магазине, связавшись с нами по телефону или непосредственно через сайт – с помощью формы обратной связи или воспользовавшись чатом с онлайн-консультантом.
