Калибровочный набор Rohde Schwarz ZN-Z154

оставить отзыв
Код товара 86501

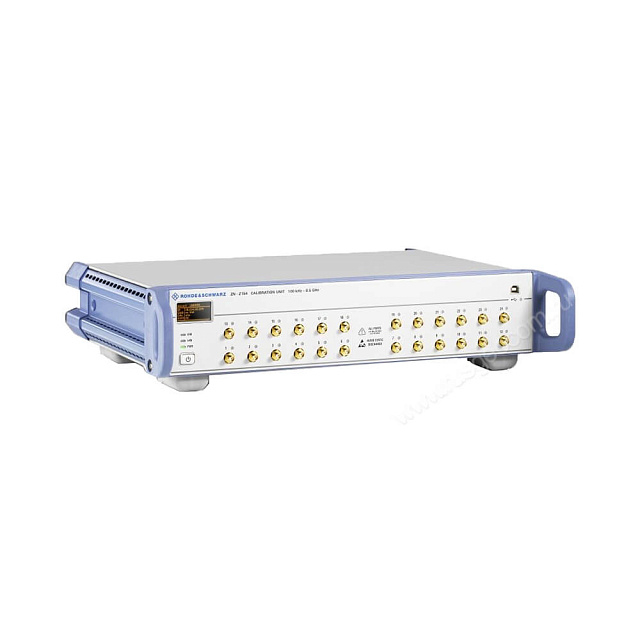

Калибровочный набор Rohde Schwarz ZN-Z154
поверочный набор R S ZN-Z154
R S ZN-Z154
Калибровочный набор Rohde Schwarz ZN-Z154
Основные характеристики
Артикул:
1319.5120.02
Гарантия:
1 месяц
Диапазон частот:
 от 100 кГц до 8,5 ГГц
Тип разъемов:
 SMA (розетка), 5
Все характеристики
Калибровочный набор Rohde Schwarz ZN-Z154 - готовое решение для быстрой автоматической калибровки многопортовых...
Перейти к описанию
Цена с НДС
По запросу
Под заказ
Описание
Характеристики
Скачать
Отзывы

Калибровочный набор Rohde Schwarz ZN-Z154 - готовое решение для быстрой автоматической калибровки многопортовых измерительных систем на основе векторных анализаторов цепей линейки R&S ZNx в частотном диапазоне 100 кГц – 8,5 ГГц.

Главным преимуществом модели является возможность гибкого наращивания количества портов. С помощью соответствующих аппаратных опций число входных каналов может быть увеличено до 24. Устройство выполнено в 19-дюймовом форм-факторе, в таком же дизайне, что и матрицы переключений ZN-Z84/85, и оснащается расширенным набором коммуникационных средств, что упрощает интеграцию в состав лабораторных автоматизированных измерительно-испытательных стендов и систем.

Варианты поставки Rohde Schwarz ZN-Z154

  • Базовый блок – 6 портов.
  • Опция B22 – 12 портов.
  • Опция B32 – 18 портов.
  • Опция B42 – 24 порта.

Принцип работы

Блок оборудован набором калибровочных стандартов и встроенной коммутационной системой. По сигналам с калибруемого анализатора цепей происходит быстрое подключение внутренних мер к измерительным портам, что минимизирует затраты времени на выполнение таких работ и исключает случайные ошибки. При этом за счет электронного переключения практически отсутствует износ калибровочных стандартов. Программными средствами производится считывание показаний и их сравнение с характеристическими данными из памяти калибратора с автоматическим вычислением и записью поправок.

Особенности и преимущества

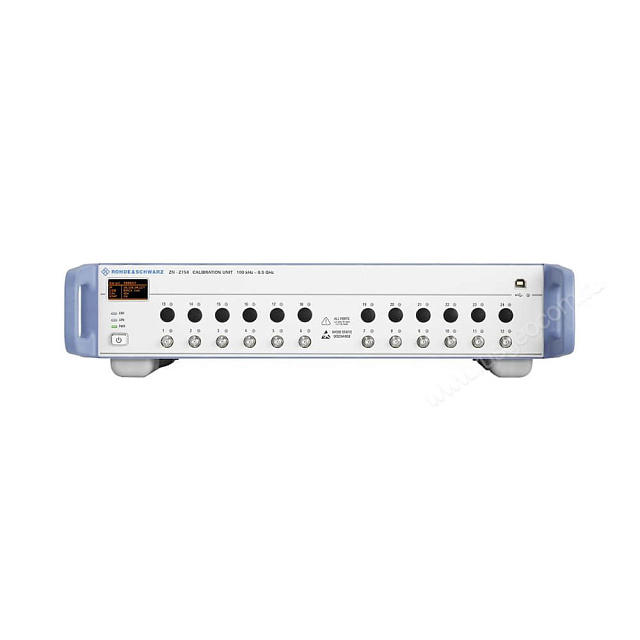

В отличие от портативных моделей серии ZN-Z15x, многопортовое калибровочное устройство Rohde & Schwarz ZN-Z154 оснащено собственным встроенным микропроцессорным модулем с сетевым питанием, что снимает нагрузку с аппаратных средств калибруемых приборов. Прибор оборудован мини-дисплеем на передней панели, который обеспечивает высокую информативность, предоставляя расширенные данные о работе, в том числе коды ошибок. Встроенная память служит для сохранения заводских характеристик, а для записи пользовательских данных можно использовать карту MicroSD.

Дистанционное управление

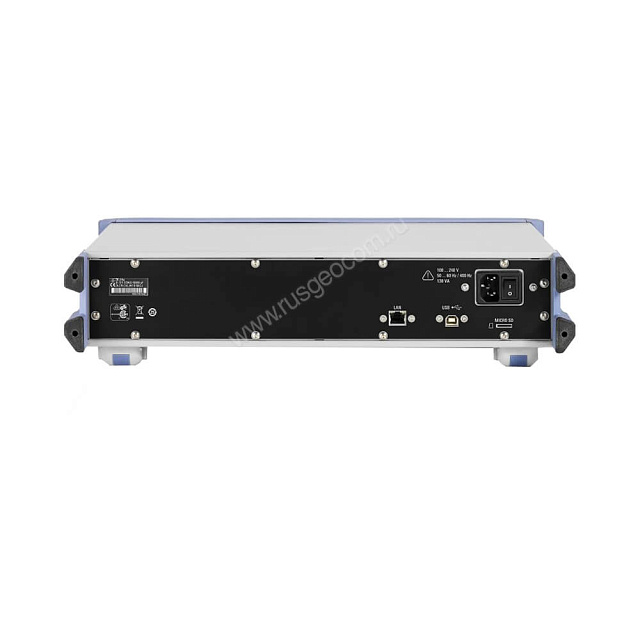

Наряду с двумя USB-портами, которые для различных вариантов монтажа размещены на передней и задней панелях, калибровочный блок дополнительно оснащается скоростным LAN-интерфейсом. Такое решение можно использовать для сетевого подключения или при использовании векторного анализатора в составе лабораторной системы с компьютерным управлением.
