Кабельный тестер UNI-T UT685A KIT

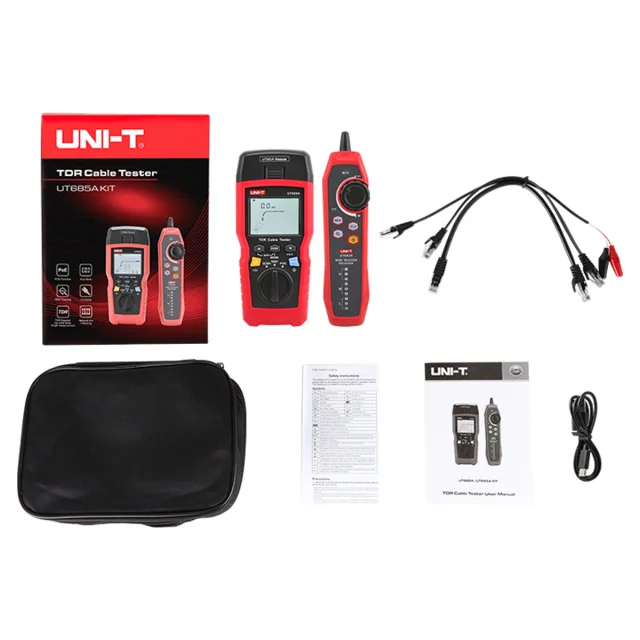

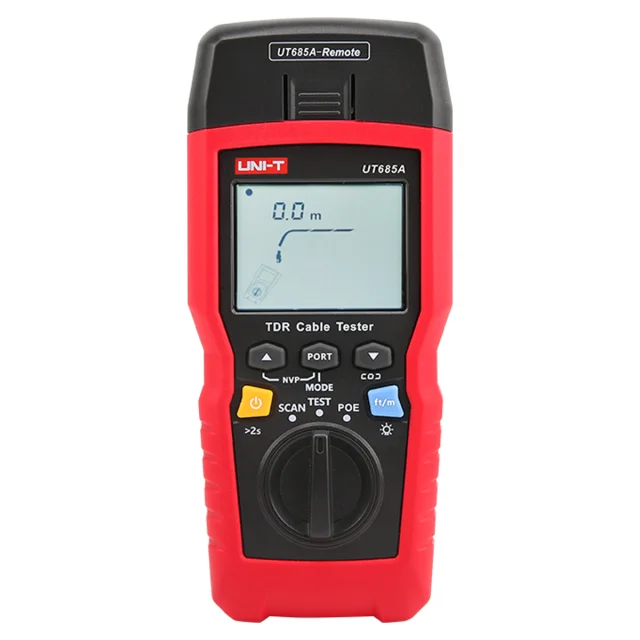

UNI-T UT685A KIT представляет собой комплексный рефлектометрический кабельный тестер, работающий по методу TDR (Time Domain Reflectometry). Набор предназначен для монтажа, пусконаладки и обслуживания витой пары и телефонных линий категорий CAT 5E, CAT 6, CAT 6A и CAT 8. В комплект входит основной тестер-передатчик и индуктивный приемник UT683R.

• Метод измерений: TDR (импульсная рефлектометрия) до 300 м.
• Кабели: CAT 5E, CAT 6, CAT 6A, CAT 8, телефонные линии.
• Функции: Wiremap, проверка обжима RJ45 (1 сек), тест PoE (802.3af/at/bt), Port Flashing.

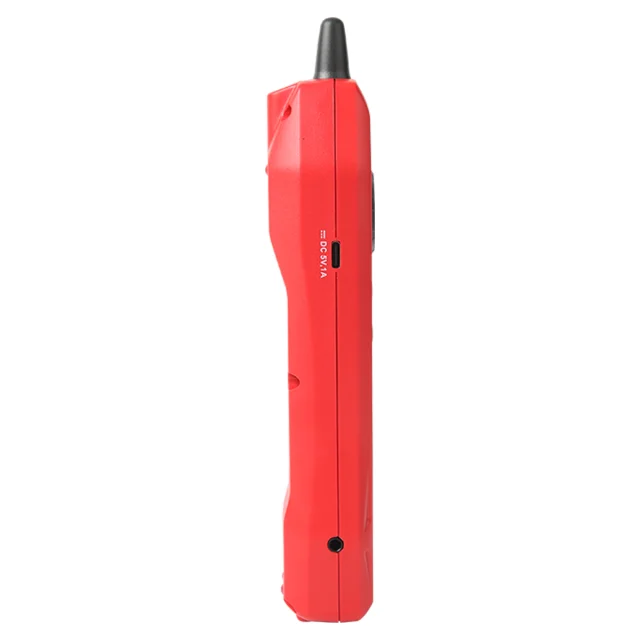

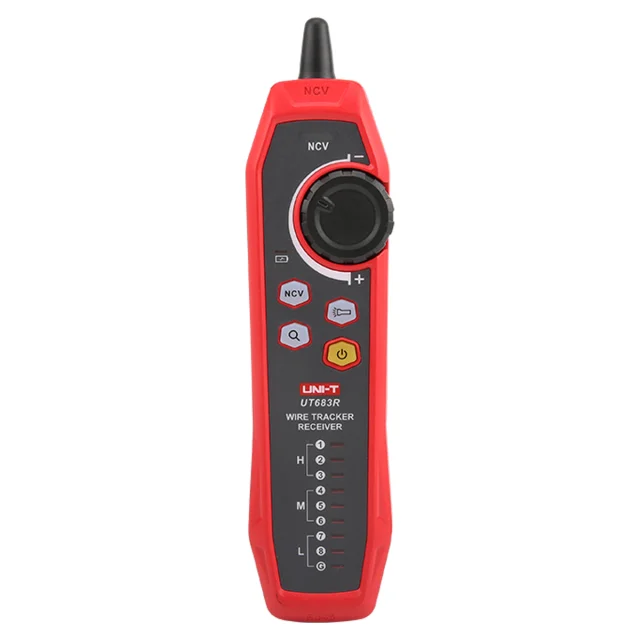

• Приемник: UT683R с регулировкой чувствительности, NCV (>40 В), фонариком и разъемом под наушники.

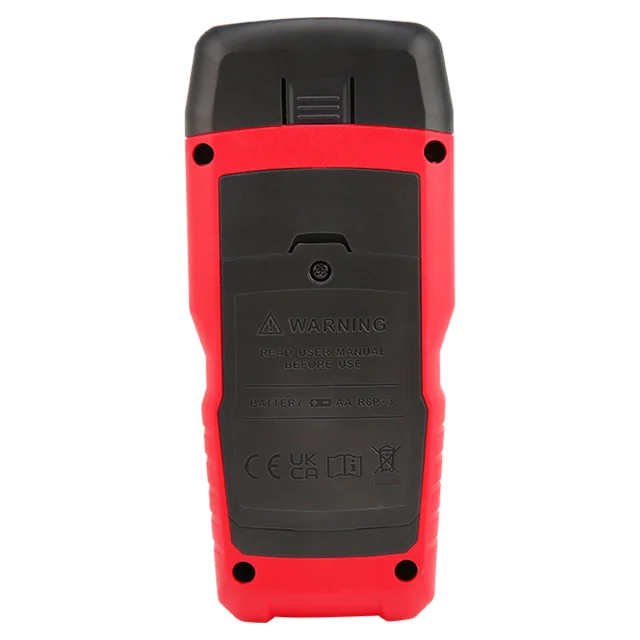

• Питание: Тестер — 3хAA; приемник — встроенный АКБ (зарядка Type-C).

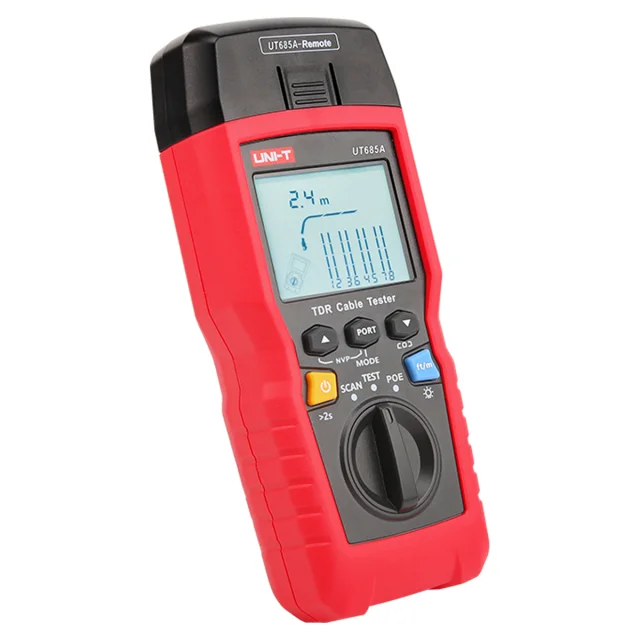

Метод импульсной рефлектометрии позволяет точно измерять длину кабельной линии до 300 м (с разрешением 0.5 м) и локализовать точное расстояние до места обрыва или короткого замыкания. Для работы с нестандартными кабелями предусмотрена настройка коэффициента распространения сигнала (NVP) по отрезку известной длины.

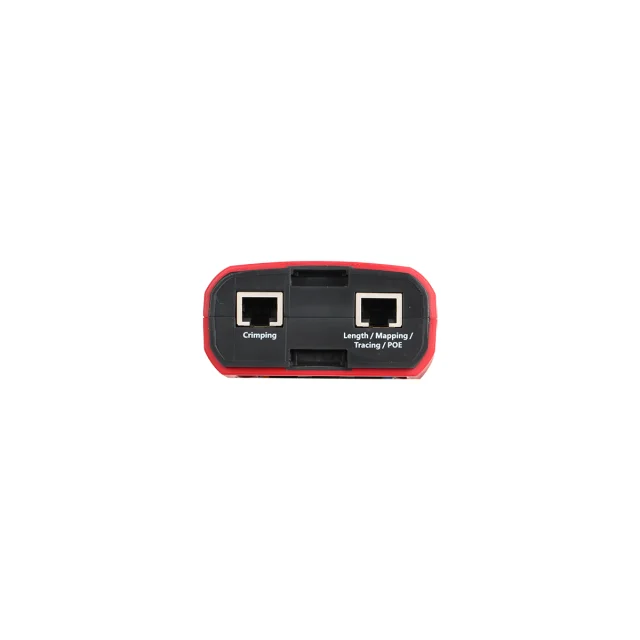

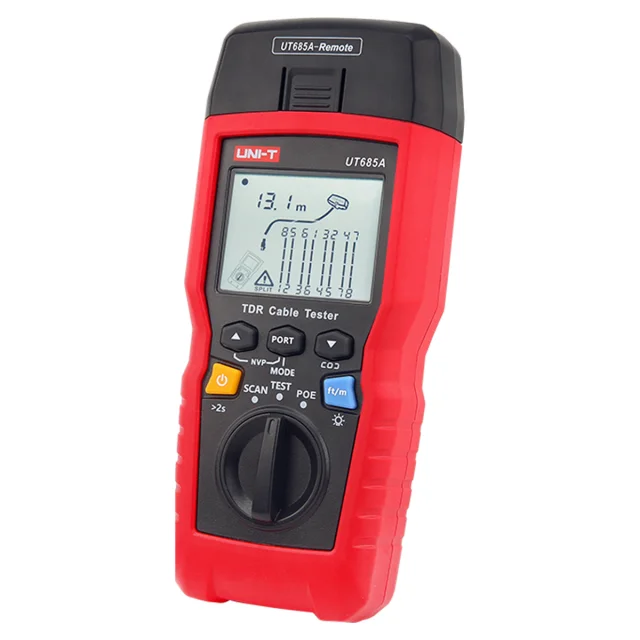

Кабельный тестер за считанные секунды выполняет полную проверку правильности обжима и целостности линии (Wiremap). На экране отображаются обрывы, короткие замыкания, а также ошибки монтажа: перепутанные жилы и расщепленные пары (Crossed/Split pairs). Для оперативной оценки только что обжатых коннекторов выведен отдельный экспресс-порт RJ45, дающий вердикт примерно за 1 секунду. В сетях Ethernet тестер автоматически определяет наличие питания PoE и распознает действующий стандарт — IEEE 802.3af, IEEE 802.3at или IEEE 802.3bt, наглядно показывая, по каким именно парам подается напряжение.

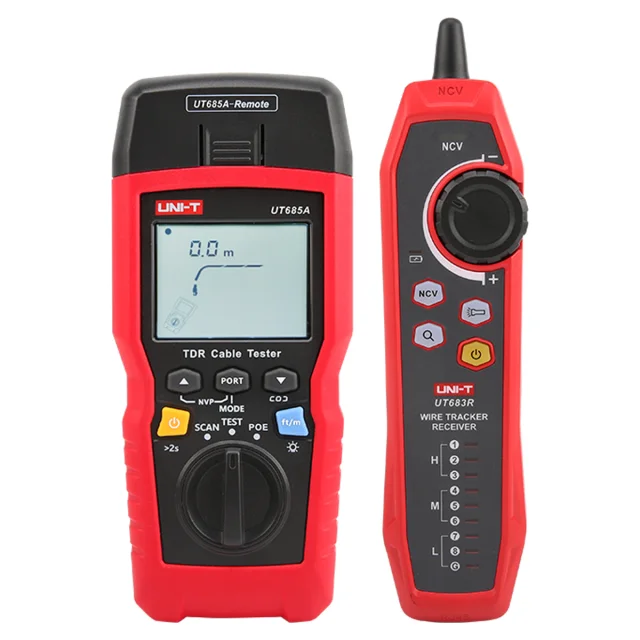

Для поиска нужного кабеля в пучке или на кросс-панели UNI-T UT685A KIT подает в линию цифровой модулированный сигнал 125 кГц с амплитудой 10 В пик-пик. Дополнительно имеется функция мигания порта (Port Flashing), позволяющая визуально идентифицировать подключенный порт на коммутаторе. Комплектный индуктивный приемник UT683R оснащен плавным регулятором чувствительности, встроенным фонариком, разъемом для наушников и функцией бесконтактного определения напряжения (NCV >40 В).
