Кабелетрассоискатель ТЕХНО-АС Атлет ТЭК-120ГАЗ-4Н
Оставить отзыв
Гарантия 2 года
Артикул 00-00002105 Код товара 118242
Характеристики
Частоты:
50(60), 100(120), 450, 1024, 8192, 32768 Гц
604 281 ₽
Последняя цена
Актуальную цену уточняйте у менеджера
Rusgeocom

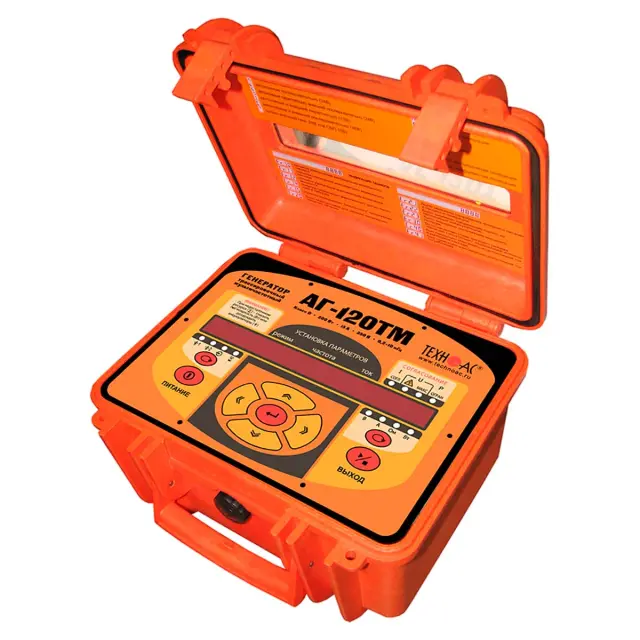

Кабелетрассоискатель ТЕХНО-АС Атлет ТЭК-120ГАЗ-4Н
Технические характеристики
ТЕХНО-АС Атлет ТЭК-120ГАЗ-4Н | ||
|---|---|---|
АП-027 | ||
Параметр | Датчик ЭМД/ДКИ/ДОДК/КИ | Датчик АД |
Вид работы в зависимости от датчика | определяется автоматически, при подключении датчика | |
|---|---|---|
Вид принимаемого сигнала | выбирается оператором как "непрерывный / импульсный" | выбирается оператором как "течепоиск (непрерывный сигнал) / акустический трассопоиск (импульсный сигнал)" |
Частоты переключаемых полосовых фильтров | центральная частота квазирезонансного фильтра 50/60 Гц, 100…450 Гц через 50 Гц, 120…540 Гц через 60 Гц, 512 Гц, 1024 Гц, 8192 Гц, 33 кГц | - ограничение диапазона "снизу" 0,1 / 0,15 / 0,21 / 0,31 / 0,45 / 0,65 / 0,95 / 1,38 кГц;
- ограничение диапазона "сверху" 2,00 / 1,38 / 0,95 / 0,65 / 0,45 / 0,31 / 0,21 / 0,15 кГц |
"Широкая полоса" (частотный диапазон) | 0,05…8,6 кГц | 0,09…2,2 кГц |
Коэффициент усиления электрического тракта и динамический диапазон входного сигнала | 100 dB | 120 dB |
Визуальная индикация | ЖКИ: - символы и значения выбираемых режимов и параметров; - анимированная шкала уровня входного сигнала; - цифровое значение и анимированная шкала уровня выходного сигнала; - график (движущаяся диаграмма) уровня выходного сигнала; - частотный спектр выходного сигнала; - цифровое и графическое отображение уровней выходного сигнала записанных в "памяти" |
|---|---|
Звуковая индикация | головные телефоны - натуральный широкополосный или отфильтрованный сигнал |
Питание | напряжение 4…7 В: - аккумуляторы "тип АА" 1,2 В 4 шт. в комплекте с зарядным устройством, питающимся от осветительной (220 В) или бортовой (12 В) сети; - щелочные (алкалиновые) батареи "тип АА" 1,5 В 4 шт.; - внешний аккумулятор |
Время непрерывной работы, не менее | 20 часов |
Допустимый диапазон температур окружающей среды при эксплуатации | -20 ºС — +50 ºС |
Класс защиты от внешних воздействий | IP54 |
Габаритные размеры электронного блока | 220 x 102 x 42 мм |
Масса электронного блока, не более | 0,46 кг |
АГ-120ТМ | |
Частоты синусоидального сигнала, Гц | |
Частоты f1, f2, f3 ("постоянные") | 200…9999 Гц выбираются в диапазоне с дискретностью 1 Гц и точностью ±0,05%, заносятся в энергонезависимую память |
Частота f1 ("временная") | 200…9999 Гц выбирается взамен одной из "постоянных", не заносится в память, существует до выключения питания |
Режимы генерации | |
Режим 1 | непрерывный "НП" |
Режим 2 | кратковременные посылки "ПР" (прерывистый): - длительность импульса - 100 мс; - частота следования импульсов - 1 Гц |
Режим 3 | двухчастотный "2F" (одновременная генерация): - первая частота - 1024 Гц; - вторая частота - 8192 Гц; - соотношение амплитуд первой и второй частот - 4:1 |
Режим 4 | генерация ударных импульсов "УР" (ударный режим): - амплитуда импульса - равна напряжению питания, выбирается автоматической перекоммутацией источников питания в зависимости от заданной силы удара ("С1", "С2" или "С3" на поле "ТОК") - частота следования импульсов (ударов), уд./мин.: --- низкая - 30 --- средняя - 60 --- высокая - 120 - длительность импульса - минимально достаточная для производства удара механизмом УМ-112, задается автоматически |
Выходные параметры синусоидальной генерации | |
Выходной ток, А | |
Максимальный в ручном режиме: | |
Непрерывная и двухчастотная генерация | 10 |
Кратковременные посылки | 15 |
Задаваемый для автосогласования | десять предустановленных значений в диапазоне 0,1…9,9 А, могут быть изменены пользователем с дискретностью 0,1 А и занесены в энергонезависимую память |
Максимальное выходное напряжение, В | |
При автономном питании | 220 (180 при "2F") |
С добавлением внешнего аккумулятора 12 В | 330 (260 при "2F") |
При питании от сетевого блока | 110 (90 при "2F") |
Максимальная выходная мощность, Вт | |
При автономном питании или от внешнего аккумулятора 21 В | 150 непрерывно на 1,3...300 Ом и "2F" на 1,3...200 Ом / 200 импульсы на 0,8...200 Ом |
С добавлением внешнего аккумулятора 12 В | 200 непрерывно на 2,0...150 Ом и "2F" на 2,0...300 Ом / 300 импульсы на 1,3...300 Ом |
От сетевого блока (СБП) | 100 на 1,0...120 Ом непрерывно / импульсы или на 1,3...80 Ом при "2F" |
При неполной зарядке или (и) на частотах выше "логарифмической середины" диапазона (1,1 кГц) допускается уменьшение максимальной мощности с ростом частоты и сопротивления нагрузки, но не более чем на 3 дБ | |
Допустимое сопротивление нагрузки | - любое (0…∞); - ограничение тока на "низкоомных" нагрузках, "Uмакс" на "высокоомных" нагрузках |
Согласование с нагрузкой | - автоматическое, обеспечивающее достижение заданного тока в нагрузке; - ручное (кнопками "Вверх" или "Вниз") |
Источники питания | |
Встроенный аккумуляторный комплект | два свинцово - кислотных герметизированных аккумулятора 12 В/15 Ач (технология AGM) с автоматической перекоммутацией 12 В/30 Ач или 24 В/15 Ач |
Ресурс питания при 0ºС в зависимости от мощности не менее, ч | |
Непрерывная и двухчастотная генерация | 1,7 (при 150 Вт автономно/200 Вт с доп. акк. 12 В) 4,0 (при 65 Вт автономно/100 Вт с доп. акк. 12 В) |
Импульсные посылки одной частоты | 11 (при 200 Вт автономно/300 Вт с доп. акк. 12 В) 25 (при 100 Вт автономно/150 Вт с доп. акк. 12 В) |
Генерация ударных импульсов с максимальной частотой 80 уд./мин. | 25 (при силе удара "С2" автономно или "С3" с доп. акк.) 62 (при силе удара "С1" автономно) |
Время зарядки полностью разряженных автономных аккумуляторов не более, ч | 8 |
Сетевой блок для работы или зарядки аккумуляторов | выходное напряжение 15 В, выходной ток 15 А max |
Допустимые внешние аккумуляторы | 11...14 В / 22...28 В |
Функциональные особенности | |
Автоматические функции | - выбор оптимального режима питания (коммутация внутренних и внешнего источников питания); - автосогласование (достижение заданного тока в нагрузке); - автоматический "интеллектуальный" выбор выходной мощности; - специальная программа управления передающей антенной; - встроенное автоматическое зарядное устройство; - автоотключение питания при простое (1 мин.) |
Автоматические выключения генерации (зарядки) | - при разряде аккумуляторов ниже допустимой нормы; - при несоответствии внешнего напряжения режиму зарядки; - при превышении допустимого потребляемого тока; - при отключении внешнего питания в процессе генерации; - при коротком замыкании выхода в процессе генерации; - при несоответствии режима генерации наличию/отсутствию антенны на выходе |
Типы подключаемых нагрузок при генерации "SIN" | - непосредственное подключение к объекту с "возвратом" тока через жилу или броню кабеля; - непосредственное подключение к объекту с "возвратом тока через землю" при помощи штыря – "заземлителя"; - индуктивное подключение с применением передающей антенны на частоте 8192 Гц (выбирается автоматически при подключении антенны); - индуктивное подключение с применением передающих "клещей" (возможен выбор кабеля из пучка) |
Конструктивные параметры | |
Выходной усилитель мощности | импульсный, CLASS D(BD), КПД > 80% |
Индицируемые параметры (светодиодные сверх яркие цифровые индикаторы широкого температурного диапазона) | - все питающие напряжения; - режимы и установки; - ресурс питания; - "МУЛЬТИМЕТР ВЫХОДА": "напряжение на выходе", "ток в нагрузке", "сопротивление нагрузки", "мощность в нагрузке" |
Управление | девятикнопочная клавиатура и наружный выключатель питания с индикатором наличия генерации, обеспечивающий работу под дождем с закрытой крышкой (благодаря запоминанию установленных параметров), "Интуитивный" интерфейс |
Классификация электромагнитной совместимости по ГОСТ Р 51318.22-2006 | класс А |
Допустимый диапазон температур окружающей среды при эксплуатации | -30ºС — +45 ºС |
Степень защиты корпуса | IP54 |
Габаритные размеры электронного блока (кейса), не более | 305 х 270 х 191 мм |
Вес электронного блока, не более | 14,5 кг |
Характеристики индукционной антенны ИЭМ-301.3 | |
Максимальная мощность, подводимая к "рамке", не более Вт | 10 |
Модуль полного комплексного сопротивления на частоте 8192 Гц, Ом | 36 |
Тип корпуса | пластмассовый, герметичный |

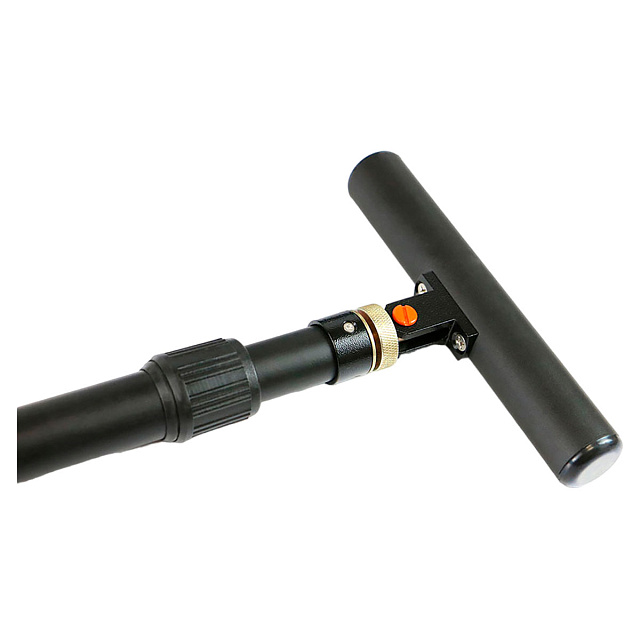

ЭМД-247 | |
Тип преобразователя | резонансная ферритовая магнитная антенна |
Частота резонанса, Гц | 50...60 Гц /100 Гц / 512 Гц / 1024 Гц / 8192 Гц / 33 кГц |
Тип питания | от приемника |
Коммутация резонанса | принудительная (управляется приемником) |
AD-327 | |
Габаритные размеры прибора, не более | 120 х 135 мм |
Масса, не более | 1,7 кг |
ИЭМ-301.3 | |
Максимальная мощность, подводимая к "рамке", не более Вт | 10 |
Модуль полного комплексного сопротивления на частоте 8192 Гц, Ом | 36 |
Тип корпуса | пластмассовый, герметичный |

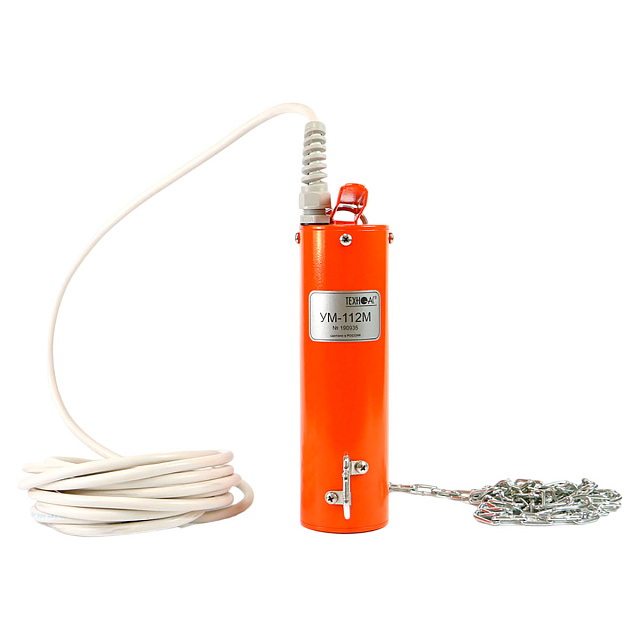

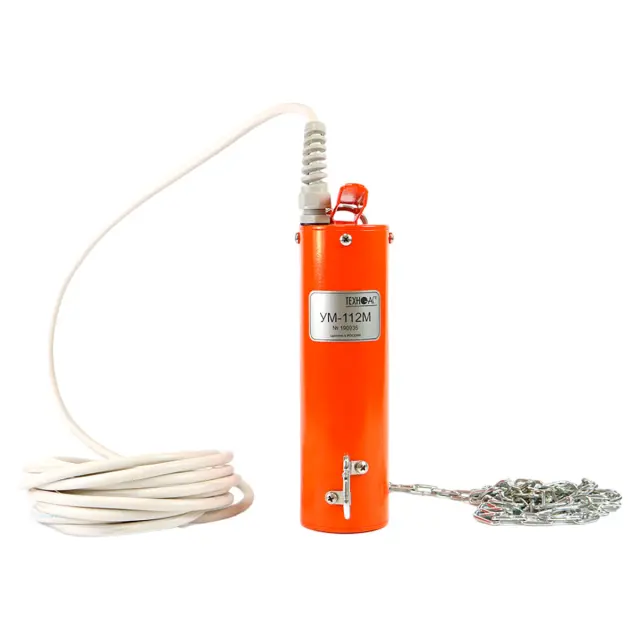

УМ-112М | |
Рабочее положение крепления ударного механизма на трубу: - допустимое - оптимальное для максимальной дальности трассировки | любое верхнее |
Длина соединительного кабеля, не менее, м | 5 |
Диаметр исследуемой трубы, мм | от 50 |
Габаритные размеры, не более | 90 х 200 мм |
Масса комплекта, не более | 3 кг |

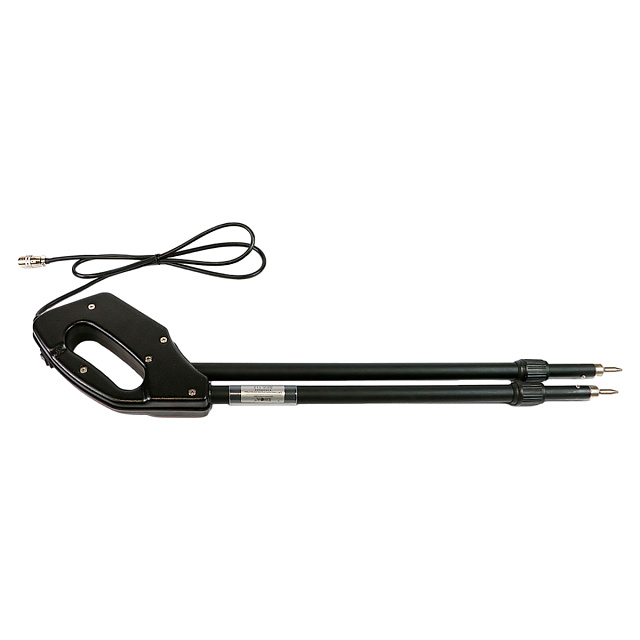

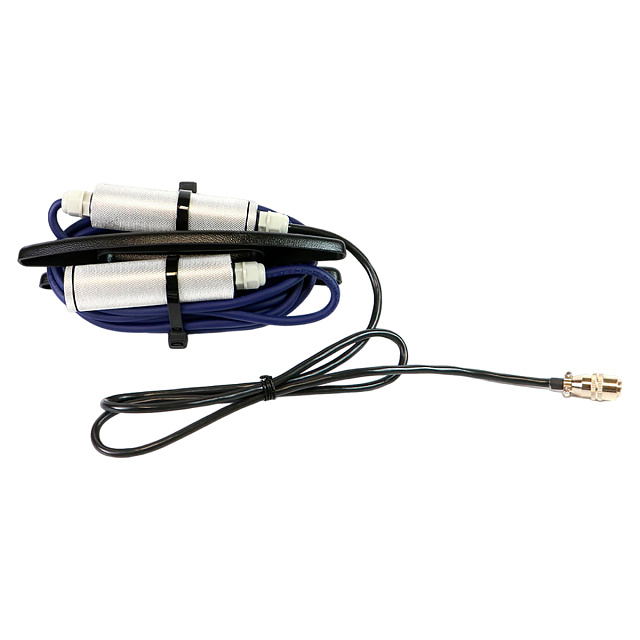

ДКИ-117 | |
Максимальный неискажаемый входной сигнал в различных положениях переключателя, мВ (эфф.): "0" "I" "II" | 0,3…14 3…140 30…1400 |
Частотный диапазон, Гц | 40...10000 |
Максимально допустимое переменное входное напряжение, В | 400 |
База (расстояние между электродами в рабочем положении), мм | - для угла раствора 30º - 550; - для угла раствора 60º - 880 |
Длина штанг, не более, мм: - в рабочем положении - в транспортном положении | 780 490 |
Вес, не более | 0,8 кг |
ДОДК-117 | |
Минимальная диагностируемая площадь повреждения изоляции на эксплуатирующихся газопроводах, кв. мм | 15 |
Точность определения обрыва кабеля, м | 0,25 |
Входное сопротивление датчика, МОм | 2,4 |
Питание предварительного усилителя | внешнее от приёмника |
Коэффициент усиления предварительного усилителя, дБ | 40 |

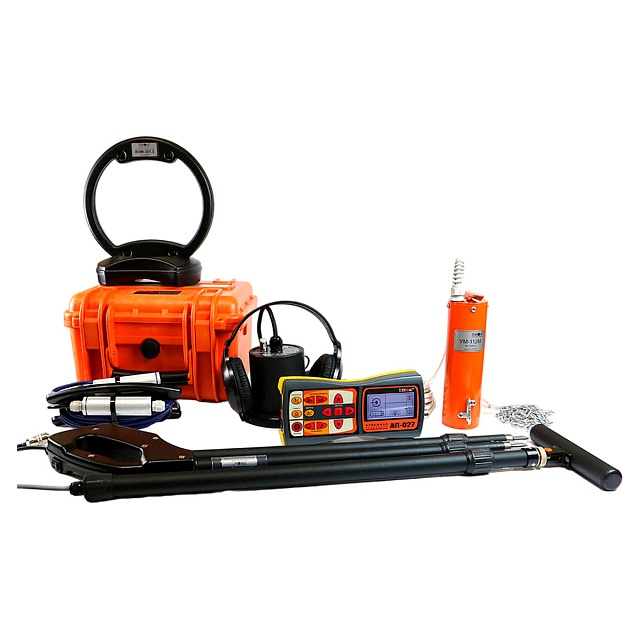

Комплектация

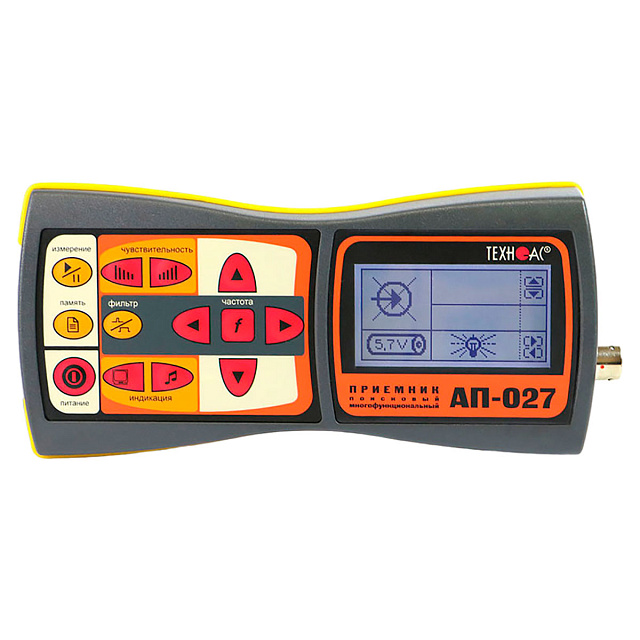

- 1 Трассопоисковый приемник АП-027
- 2 Генератор АГ-120ТМ

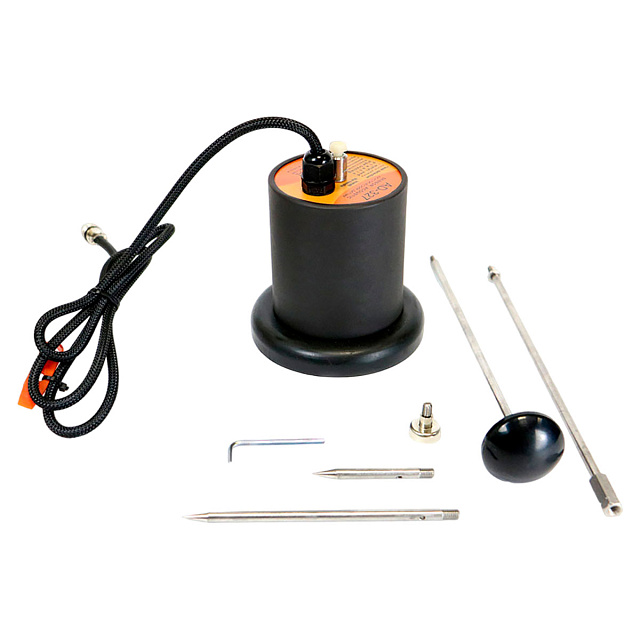

- 3 Комплект акустического датчика AD-327
- 4 Электромагнитный датчик ЭМД-247
- 5 Головные телефоны
- 6 Держатель для приемника АП-027.00.010
- 7 Антенна индукционная ИЭМ-301.3
- 8 Источник питания ENP-240-12
- 9 Кабель AG120.02.060
- 10 Кабель АГ120.02.020
- 11 Кабель АГ120.02.050
- 12 Кабель АГ105.02.020
- 13 Ударный механизм УМ-112М
- 14 Датчик контроля качества изоляции ДКИ-117
- 15 Датчик определитель дефектов коммуникаций ДОДК-117
- 16 Контакт магнитный АГ120.02.090 - 2 шт.
- 17 Штырь заземления АГ110.02.004 - 2 шт.
- 18 Батарейки для приемника (AA) - 4 шт.
- 19 Крестовая отвертка
- 20 Кабель для подключения внешнего питания AP027.02.030
- 21 Сумка для антенны ИЭМ-301.3 (чехол 53107)
- 22 Сумка для ударного механизма УМ-112М (чехол 53208)
- 23 Сумка для электромагнитного датчика ЭМД-247 (чехол 53186)
- 24 Сумка для ДКИ (чехол 53178)
- 25 Сумка для генератора АГ-120ТМ (чехол 53181)
- 26 Сумка для комплекта (чехол 53183)
- 27 Руководство по эксплуатации - 3 шт.
- 28 Паспорт
Этот товар из подборок
