Кабелетрассоискатель ТЕХНО-АС Атлет АГ-360
Оставить отзыв
Гарантия 1 год
Артикул 00-00012667 Код товара 118355
Характеристики
Частоты:
50(60), 100(120), 450, 1024, 8192, 32768, 93696 Гц
По запросу
Rusgeocom
Нашли дешевле? Сообщите нам!
Кабелетрассоискатель ТЕХНО-АС Атлет АГ-360
Технические характеристики
ТЕХНО-АС Атлет АГ-360 | |
|---|---|

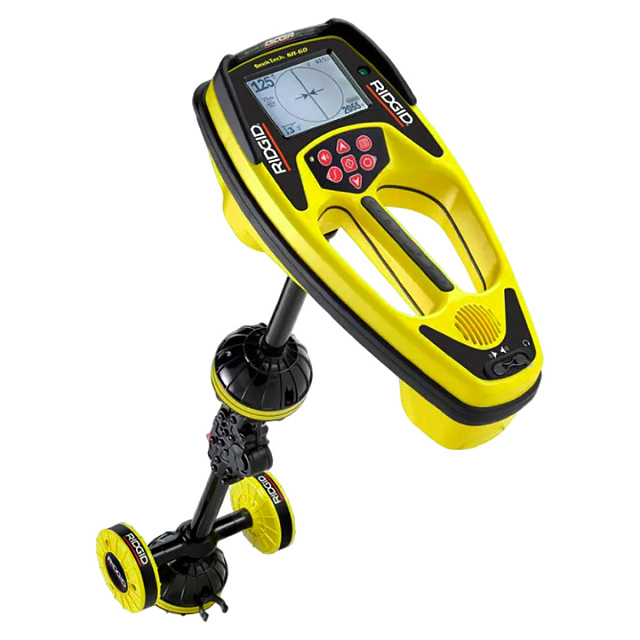

SR-60 | |
Частоты работы: | |
По умолчанию | 50(60) / 100(120) / 128 / 1024 / 8192 / 32768 / 93696 Гц |
Определяемые пользователем | 0,01…490 кГц |
Частоты работы режима "Зонд": | |
По умолчанию | 16 / 512 / 640 / 850 / 8192 / 16384 / 32768 Гц |
Определяемые пользователем | 0,01…490 кГц |
Диапазон частот "Широкая полоса" | 4 кГц...15 кГц 15 кГц…35 кГц |
Определение глубины залегания трассы | до 10 м |
Точность определения глубины залегания | 0,05 м |
Источник питания | 4 элемента тип "С" |
Время непрерывной работы от одного комплекта аккумуляторов | не менее 15 часов |
Диапазон температур эксплуатации / хранения | -20…50 / -20…60°С |
Габаритные размеры | 356 х 178 х 788 мм |
Масса без элементов питания | 2,1 кг |

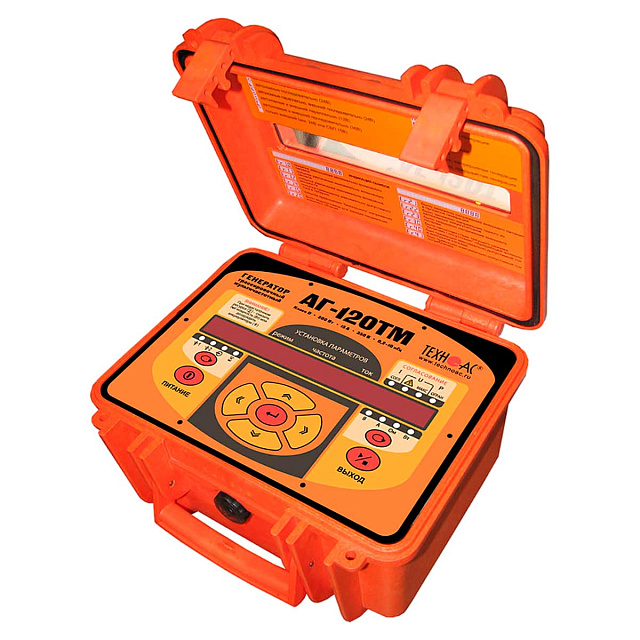

АГ-120ТМ | |
Частоты синусоидального сигнала, Гц | |
Частоты f1, f2, f3 ("постоянные") | 200…9999 Гц выбираются в диапазоне с дискретностью 1 Гц и точностью ±0,05%, заносятся в энергонезависимую память |
Частота f1 ("временная") | 200…9999 Гц выбирается взамен одной из "постоянных", не заносится в память, существует до выключения питания |
Режимы генерации | |
Режим 1 | непрерывный "НП" |
Режим 2 | кратковременные посылки "ПР" (прерывистый): - длительность импульса - 100 мс; - частота следования импульсов - 1 Гц |
Режим 3 | двухчастотный "2F" (одновременная генерация): - первая частота - 1024 Гц; - вторая частота - 8192 Гц; - соотношение амплитуд первой и второй частот - 4:1 |
Режим 4 | генерация ударных импульсов "УР" (ударный режим): - амплитуда импульса - равна напряжению питания, выбирается автоматической перекоммутацией источников питания в зависимости от заданной силы удара ("С1", "С2" или "С3" на поле "ТОК") - частота следования импульсов (ударов), уд./мин.: --- низкая - 30 --- средняя - 60 --- высокая - 120 - длительность импульса - минимально достаточная для производства удара механизмом УМ-112, задается автоматически |
Выходные параметры синусоидальной генерации | |
Выходной ток, А | |
Максимальный в ручном режиме: | |
Непрерывная и двухчастотная генерация | 10 |
Кратковременные посылки | 15 |
Задаваемый для автосогласования | десять предустановленных значений в диапазоне 0,1…9,9 А, могут быть изменены пользователем с дискретностью 0,1 А и занесены в энергонезависимую память |
Максимальное выходное напряжение, В | |
При автономном питании | 220 (180 при "2F") |
С добавлением внешнего аккумулятора 12 В | 330 (260 при "2F") |
При питании от сетевого блока | 110 (90 при "2F") |
Максимальная выходная мощность, Вт | |
При автономном питании или от внешнего аккумулятора 21 В | 150 непрерывно на 1,3...300 Ом и "2F" на 1,3...200 Ом / 200 импульсы на 0,8...200 Ом |
С добавлением внешнего аккумулятора 12 В | 200 непрерывно на 2,0...150 Ом и "2F" на 2,0...300 Ом / 300 импульсы на 1,3...300 Ом |
От сетевого блока (СБП) | 100 на 1,0...120 Ом непрерывно / импульсы или на 1,3...80 Ом при "2F" |
При неполной зарядке или (и) на частотах выше "логарифмической середины" диапазона (1,1 кГц) допускается уменьшение максимальной мощности с ростом частоты и сопротивления нагрузки, но не более чем на 3 дБ | |
Допустимое сопротивление нагрузки | - любое (0…∞); - ограничение тока на "низкоомных" нагрузках, "Uмакс" на "высокоомных" нагрузках |
Согласование с нагрузкой | - автоматическое, обеспечивающее достижение заданного тока в нагрузке; - ручное (кнопками "Вверх" или "Вниз") |
Источники питания | |
Встроенный аккумуляторный комплект | два свинцово - кислотных герметизированных аккумулятора 12 В/15 Ач (технология AGM) с автоматической перекоммутацией 12 В/30 Ач или 24 В/15 Ач |
Ресурс питания при 0ºС в зависимости от мощности не менее, ч | |
Непрерывная и двухчастотная генерация | 1,7 (при 150 Вт автономно/200 Вт с доп. акк. 12 В) 4,0 (при 65 Вт автономно/100 Вт с доп. акк. 12 В) |
Импульсные посылки одной частоты | 11 (при 200 Вт автономно/300 Вт с доп. акк. 12 В) 25 (при 100 Вт автономно/150 Вт с доп. акк. 12 В) |
Генерация ударных импульсов с максимальной частотой 80 уд./мин. | 25 (при силе удара "С2" автономно или "С3" с доп. акк.) 62 (при силе удара "С1" автономно) |
Время зарядки полностью разряженных автономных аккумуляторов не более, ч | 8 |
Сетевой блок для работы или зарядки аккумуляторов | выходное напряжение 15 В, выходной ток 15 А max |
Допустимые внешние аккумуляторы | 11...14 В / 22...28 В |
Функциональные особенности | |
Автоматические функции | - выбор оптимального режима питания (коммутация внутренних и внешнего источников питания); - автосогласование (достижение заданного тока в нагрузке); - автоматический "интеллектуальный" выбор выходной мощности; - специальная программа управления передающей антенной; - встроенное автоматическое зарядное устройство; - автоотключение питания при простое (1 мин.) |
Автоматические выключения генерации (зарядки) | - при разряде аккумуляторов ниже допустимой нормы; - при несоответствии внешнего напряжения режиму зарядки; - при превышении допустимого потребляемого тока; - при отключении внешнего питания в процессе генерации; - при коротком замыкании выхода в процессе генерации; - при несоответствии режима генерации наличию/отсутствию антенны на выходе |
Типы подключаемых нагрузок при генерации "SIN" | - непосредственное подключение к объекту с "возвратом" тока через жилу или броню кабеля; - непосредственное подключение к объекту с "возвратом тока через землю" при помощи штыря – "заземлителя"; - индуктивное подключение с применением передающей антенны на частоте 8192 Гц (выбирается автоматически при подключении антенны); - индуктивное подключение с применением передающих "клещей" (возможен выбор кабеля из пучка) |
Конструктивные параметры | |
Выходной усилитель мощности | импульсный, CLASS D(BD), КПД > 80% |
Индицируемые параметры (светодиодные сверх яркие цифровые индикаторы широкого температурного диапазона) | - все питающие напряжения; - режимы и установки; - ресурс питания; - "МУЛЬТИМЕТР ВЫХОДА": "напряжение на выходе", "ток в нагрузке", "сопротивление нагрузки", "мощность в нагрузке" |
Управление | девятикнопочная клавиатура и наружный выключатель питания с индикатором наличия генерации, обеспечивающий работу под дождем с закрытой крышкой (благодаря запоминанию установленных параметров), "Интуитивный" интерфейс |
Классификация электромагнитной совместимости по ГОСТ Р 51318.22-2006 | класс А |
Допустимый диапазон температур окружающей среды при эксплуатации | -30ºС — +45 ºС |
Степень защиты корпуса | IP54 |
Габаритные размеры электронного блока (кейса), не более | 305 х 270 х 191 мм |
Вес электронного блока, не более | 14,5 кг |
Характеристики индукционной антенны ИЭМ-301.3 | |
Максимальная мощность, подводимая к "рамке", не более Вт | 10 |
Модуль полного комплексного сопротивления на частоте 8192 Гц, Ом | 36 |
Тип корпуса | пластмассовый, герметичный |

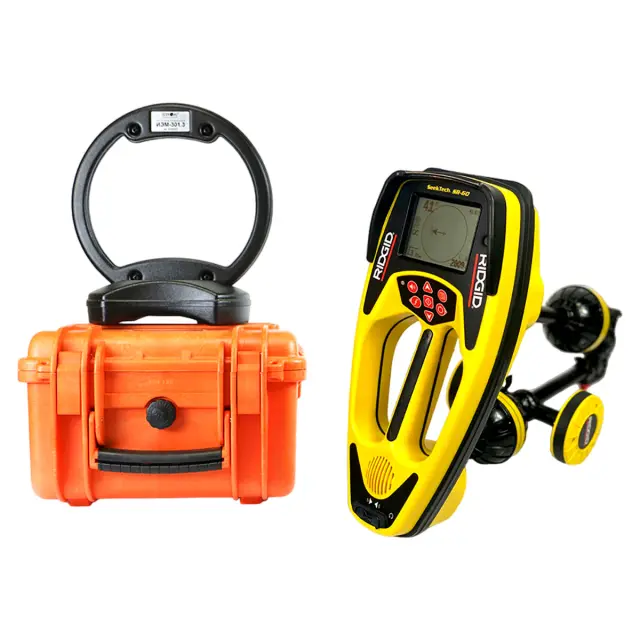

Комплектация
- 1 Трассопоисковый приемник Ridgid SR-60
- 2 Генератор АГ-120ТМ
- 3 Индукционная антенна ИЭМ-301.3
- 4 Источник питания для зарядки генератора и кабели
- 5 Кабель для подключения внешнего аккумулятора для генератора
- 6 Кабель для подключения нагрузки
- 7 Отвертка
- 8 Контакт магнитный АГ120.02.090 - 2 шт.
- 9 Штырь заземления АГ110.02.004 - 2 шт.
- 10 Кабель с крокодилами
- 11 Сумка для индукционной антенны ИЭМ-301.3 (чехол 53107)
- 12 Сумка для генератора АГ-120ТМ (чехол 53181)
- 13 Кейс для приемника
- 14 Сумка для комплекта (чехол 53222)
- 15 Руководство по эксплуатации
- 16 Паспорт
