Измерительный приемник Rohde Schwarz FSMR3

Оставить отзыв

Артикул 1313.9200.03 Код товара 86459

Характеристики

Диапазон частот приемника:

20 Гц – 3 ГГц

Все характеристики

Измерительный приемник Rohde Schwarz FSMR3 предназначен для лабораторных исследований в частотном диапазоне...

Перейти к описанию

Измерительные приемники

Под заказ

По запросу

Нашли дешевле? Сообщите нам!

Описание и характеристики

Код товара 86459

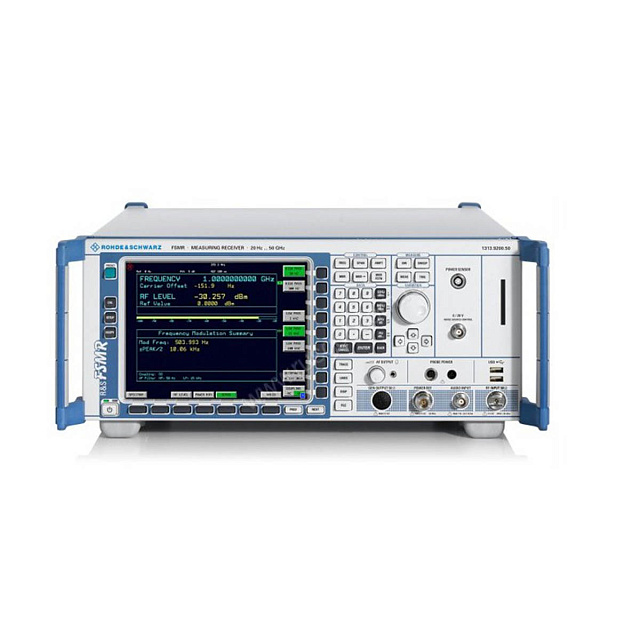

Измерительный приемник Rohde Schwarz FSMR3

Измерительный приемник Rohde Schwarz FSMR3 предназначен для лабораторных исследований в частотном диапазоне 20 Гц - 3,6 ГГц. Основное назначение прибора - решение измерительных задач, связанных с калибровкой разнотипных аттенюаторов и генераторов сигналов.

Вариативность применения

Эта модель предоставляет специалисту функционал нескольких устройств:

Высокоточный калибратор уровня.
Аудиоанализатор, способный определять нелинейные искажения.
Анализатор спектра и модуляций.
Измеритель мощности, совместимый с фирменными датчиками NRP.

Ключевые преимущества

Высокий показатель линейности и стабильности уровня делает Rohde Schwarz FSMR3 наиболее подходящим решением для настройки генераторов и аттенюаторов. Полный набор детекторов и наличие фильтров свипирования с гибкими показателями дает возможность эффективно работать с сигналами различных типов

Наличие в арсенале приемника режимов "RF Power Meter" и "RF Level Meter", обеспечивающих контроль мощности и измерение низкоамплитудных сигналов соответственно, дает возможность производить калибровку ключевых характеристик генераторов. Для измерения абсолютной и эталонной мощности можно подключить к Rohde Schwarz FSMR3 внешние преобразователи. Опциональный комплект аттенюаторов FSMR-Z2 применяется для самостоятельной проверки линейности уровня измерительного приемника, без обращения в сервисный центр.

Аудиоанализ

Низкий предел измерительного диапазона от 20 Гц позволяет достоверно определять частоту модуляции, а также замерять уровень нелинейных искажений, с вычислением показателя SINAD. Контролируемые и демодулированные сигналы могут отображаться графически – во временной области и в виде ЧМ спектра. Отдельный звуковой выход используется для калибровки модулирующих генераторов.

Купить измерительный приемник Rohde Schwarz FSMR3, а также получить консультацию специалистов об особенностях и преимуществах данного изделия вы можете в нашем магазине, связавшись с нами по телефону или непосредственно через сайт – с помощью формы обратной связи или воспользовавшись чатом с онлайн-консультантом.

Технические характеристики Измерительный приемник Rohde Schwarz FSMR3

	FSMR3
Опорная частота	старение: 1 × 10–7/год, опционально 2 × 10 –8/год
Измерение абсолютной мощности	с использованием датчика мощности R&S®NRP-Zxx или внешних измерителей мощности
Погрешность	с R&S®NRP-Z27/-Z37: 0,083 дБ (до 4,2 ГГц, от +15 °C до +35 °C)
Относительное измерение уровня
Диапазон измерения	От +30 дБмВт до –140 дБмВт (в зависимости от частоты)
Линейность (от +20 дБмВт до –140 дБмВт)	±0,01 дБ ± 0,005 дБ на каждый шаг 10 дБ
Измерения АМ-модуляции
Глубина модуляции	от 0 % до 100 %
Частота модуляции	от 10 Гц до 100 кГц
Собственное искажение	0.3 %
Измерения частотной модуляции
Девиация частоты	макс. 500 кГц
Погрешность измерения	1 % показания, от 50 Гц до 100 кГц
Частота модуляции	от 10 Гц до 200 кГц
Собственное искажение	0,1 %
Измерения фазовой модуляции
Девиация фазы	макс. 10 000 радиан
Погрешность измерения	1 % показания, от 50 Гц до 100 кГц
Частота модуляции	от 10 Гц до 100 кГц
Собственное искажение	0,1 %
Измерения аудиосигналов
Диапазон частот	DC, от 20 Гц до 1 МГц
Диапазоны уровней	0,4 В, 4 В
Погрешность измерения	1 % показания, от 20 Гц до 100 кГц
Анализатор спектра
Диапазон частот	От 20 Гц до 3,6 ГГц
Полосы разрешения	От 10 Гц до 50 МГц; БПФ-фильтры: от 1 Гц до 30 кГц; канальные фильтры; ЭМС фильтры
Полоса видео-фильтра	От 1 Гц до 10 МГц
Отображаемый средний уровень шума (RBW = 1 Гц)
1 ГГц	тип. –158 дБмВт
Детекторы кривых	Макс. пик, мин. пик, автопик, выборка, СКЗ, среднее, квазипик
Фазовый шум	типичное значение –133 дБн (1 Гц) при 10 кГц от несущей, несущая частота 640 МГц
Время развертки
Полоса обзора > 10 Гц	От 2,5 мс до 16 000 с
Полоса обзора 0 Гц (нулевая полоса обзора)	от 1 μс до 16 000 с
Подавление частоты зеркального канала
f < 3,6 ГГц	тип. 110 дБ
Диапазон частот	От 20 Гц до 3,6 ГГц

Комплектация

1 Измерительный приемник FSMR3;
2 Руководство по эксплуатации.

Документация

pdf

Техническое описание
