Измеритель параметров УЗО и сопротивления сети ПЗФ-300

77 640 ₽

Измеритель параметров УЗО и сопротивления сети ПЗФ-300 – многофункциональный цифровой прибор компактного класса, предназначенный для обеспечения проверки электробезопасности электроустановок и систем питания переменного тока в ходе приемосдаточных испытаний, профилактических обслуживаний и т.п. Объединяя в себе возможности изделий серии ИФН и ПЗО, устройство позволяет контролировать фактические характеристики устройств защитного отключения, регистрировать величину полного сопротивления петли между фазным и нулевым проводником и петли "фаза-фаза", с вычислением прогнозируемого тока КЗ, определять сопротивление металлосвязи и фиксировать показатель сетевого напряжения.

Конструкционное исполнение

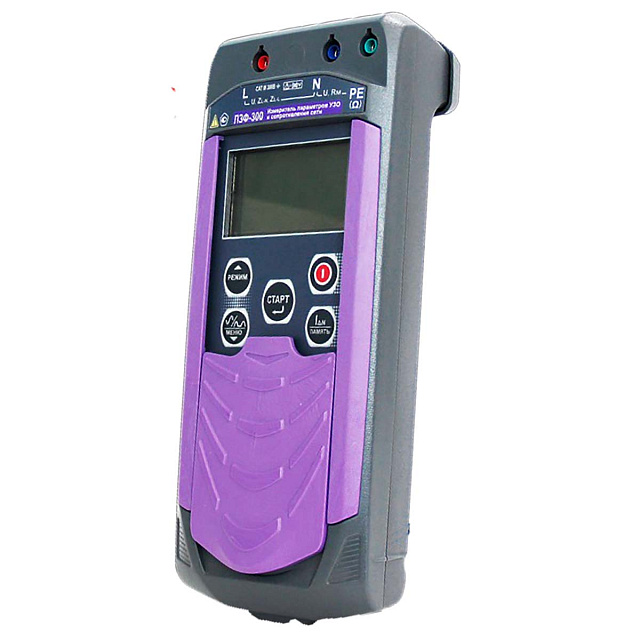

Подобно другим портативным приборам производства НПФ РАДИО-СЕРВИС промышленного назначения, измеритель параметров УЗО выполнен в защищенном корпусе, который соответствует категории IP54. Мембранные кнопки и экран в нерабочем положении закрываются сдвижной заслонкой, предохраняющей лицевую панель от случайных повреждений. Для фиксации измерителя на стальных конструкциях, например, на дверцах или стенках распределительных шкафов, щитовых и т.п., прибор снабжен магнитным держателем, который позволяет освободить руки при выполнении долговременных работ.

Универсальное питание

Цифровой измеритель УЗО ПЗФ-300 стандартно работает от комплектного 6-вольтового Ni-Mh аккумулятора, который можно подзаряжать, не вынимая из прибора, для чего предусмотрена функция защиты от перезаряда. Также поддерживается возможность питания от 5 шт. щелочных батареек форм-фактора АА либо 1,2-вольтовых аккумуляторов аналогичного типоразмера, с установкой их в соответствующий батарейный отсек, поставляемый с прибором. Для экономии ресурса источника питания служит функция самоотключения при длительном бездействии.

Особенности

Режим корректировки нуля позволяет вносить автоматическую поправку на собственное сопротивление измерительных проводников, обеспечивая высокую точность получаемых показаний.
Встроенная память дает возможность сохранять предварительные настройки, а также обеспечивает запись результатов измерений, задействуя 400 наборов по 25 ячеек, для документирования испытаний без ведения бумажного журнала.
ПО RS-terminal, устанавливаемое на пользовательский ПК, служит для переноса данных из памяти измерителя, а также реализует возможности просмотра и анализа результатов, с генерированием стандартных отчетов.

Купить параметров УЗО и сопротивления сети ПЗФ-300, а также получить консультацию специалиста по особенностям и преимуществам этого изделия вы можете в нашем магазине, связавшись с нами телефонном режиме или непосредственно через сайт, используя форму обратной связи либо чат с онлайн-консультантом.

Технические характеристики Измеритель параметров УЗО и сопротивления сети ПЗФ-300

	ПЗФ-300
Измерение полного сопротивления петли "фаза-нуль", "фаза-фаза"
Диапазоны измерений полного электрического сопротивления петли "фаза-нуль", "фаза-фаза"	от 0,01 до 9,99 Ом от 10,0 до 99,9 Ом от 100 до 300
Пределы допускаемой основной абсолютной погрешности измерений полного электрического сопротивления петли "фаза-нуль", "фаза-фаза"	±(0,05●Z+5 е.м.р.) Ом
Диапазон вычислений ожидаемого тока короткого замыкания цепи "фаза-нуль"	от 0,001 до 24 кА
Диапазон вычислений ожидаемого тока короткого замыкания цепи "фаза-фаза"	от 0,001 до 41 кА
Рабочий диапазон напряжения переменного тока	от 180 до 450 В
Частота напряжения переменного тока	от 45 до 65 Гц
Максимальный ток при измерении петли "фаза-нуль" - 8 А, "фаза-фаза" - 14 А. Длительность протекания тока не более 30 мс.
Измерение напряжения переменного тока
Диапазон измерений напряжения переменного тока (действующее значение) по входу L-N	от 10 до 450 В
Диапазон измерений напряжения переменного тока (действующее значение) по входу L-PE и N-PE	от 10 до 300 В
Пределы допускаемой основной абсолютной погрешности измерений напряжения переменного тока	±(0,025●U+3 е.м.р.) В
Частота напряжения переменного тока	от 45 до 65 Гц

Измерение отключающего дифференциального тока УЗО (Iа)
Номинальный отключающий дифференциальный ток УЗО (IΔN), мА	Диапазон формирования отключающего дифференциального тока УЗО (Ia) при параметрах тока, мА
	синусоидальный ток	пульсирующий постоянный ток с углом задержки фазы тока
	синусоидальный ток	0 º	90 º	135 º
10	от 2 до 11	от 2 до 20		от 1 до 20
30	от 6 до 33	от 6 до 42		от 3 до 42
100	от 20 до 110	от 20 до 140		от 10 до 140
300	от 60 до 330	от 60 до 420		от 30 до 420
500	от 100 до 550	от 100 до 700		–

Комплектация

1 Измеритель параметров УЗО ПЗО-510
2 Руководство по эксплуатации
3 Блок питания 12 В 0,5 А
4 Адаптер розеточный
5 Зажим изолированный типа "крокодил", d30, синий
6 Зажим изолированный типа "крокодил", d30, красный
7 Сумка для ПЗФ-300
8 Кабель измерительный 1,5 м, красный
9 Кабель измерительный 1,5 м, синий
10 Отсек батарейный 5*АА, исп.1
11 Адаптер 5/12 *

Документация

pdf

Руководство по эксплуатации

Аксессуары для Измеритель параметров УЗО и сопротивления сети ПЗФ-300

Отзывы о Измеритель параметров УЗО и сопротивления сети ПЗФ-300

Отзывов о товаре еще нет

Оставьте свой отзыв, чтобы помочь
другим покупателям в выборе товара

0 отзывов

Оставаясь на нашем сайте, вы даете согласие на использование файлов cookies и сбор данных системами веб-аналитики

Измерение времени отключения УЗО
Пределы допускаемой основной абсолютной погрешности формирования отключающего дифференциального тока УЗО (Iа), мА: - для синусоидального тока - для пульсирующего постоянного тока	±(0,025●I+0,2) ±(0,05●I+0,5)
Дискретность формирования отключающего дифференциального тока УЗО (Iа), мА	0,05●IΔN
Рабочий диапазон напряжения переменного тока, В
Диапазоны измерений времени отключения УЗО, при кратности к номинальному отключающему диф. току УЗО (IΔN), мс: 0,5●IΔN и 1●IΔN 2●IΔN 5●IΔN	от 1 до 1000 от 1 до 500 от 1 до 40 (150)
Пределы допускаемой основной абсолютной погрешности измерений времени отключения УЗО, мс: - для синусоидального тока - для пульсирующего постоянного тока (без задержки фазы)	±(0,015●T+3) ±(0,015●T+10)
Рабочий диапазон напряжения переменного тока, В	от 180 до 260
Примечание: 1) – для селективного типа УЗО;
Измерение напряжения прикосновения
Диапазон измерений напряжения прикосновения (действующее значение), В	от 0 до 100
Пределы допускаемой основной абсолютной погрешности измерений напряжения прикосновения, В	±(0,05●U+3 е.м.р.)
Измерительный ток	0,4●IΔN
Измерение сопротивления постоянному току (металлосвязь)
Диапазон измерений электрического сопротивления постоянному току	от 0,01 до 9,99 Ом от 10,0 до 20,0 Ом
Пределы допускаемой основной абсолютной погрешности измерений электрического сопротивления постоянному току	±(0,03●R+3 е.м.р.) Ом
Ток в измерительной цепи для сопротивлений до 5 Ом	200 мА
Примечания: е.м.р – единица младшего разряда Z – измеренное значение полного сопротивления петли "фаза-нуль или "фаза-фаза" I,T, U, R - значения измеряемых, соответственно, дифференциального тока, времени, напряжения и сопротивления
Дополнительно
Питание	Ni-MH аккумулятор 6 В, 2000 мА/ч или 5 х 1,5 В элементов питания типоразмера АА
Диапазон рабочих температур	от -15 ºС до +55 ºС
Степень защиты корпуса	IP54
Категория перенапряжения	CAT III 300 В
Память	на 10000 измерений
Встроенное зарядное устройство	есть
Магнитный держатель	есть
Габаритные размеры	88 x 105 x 245
Масса	800 гр
