Общая характеристика линейки GYROMAT
Серия GYROMAT объединяет высокоточные геодезические гироскопы с подвесом ротора на металлической ленте. Разработка опирается на многолетний опыт в области конструирования гироскопических измерительных систем. Полностью автоматизированный процесс измерений и отсутствие необходимости предварительной ориентации прибора позволяют добиваться максимальной точности определения направлений в условиях, где альтернативные методы малоэффективны — например, при горных выработках и строительстве тоннелей.
GYROMAT 6000: новое поколение

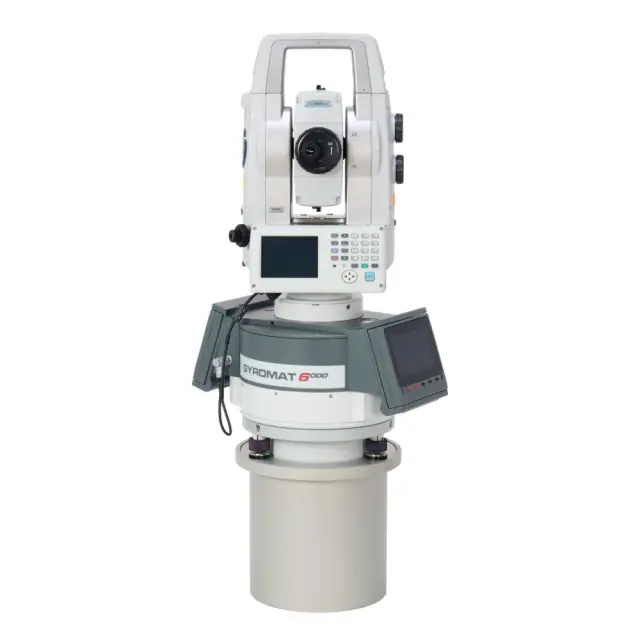

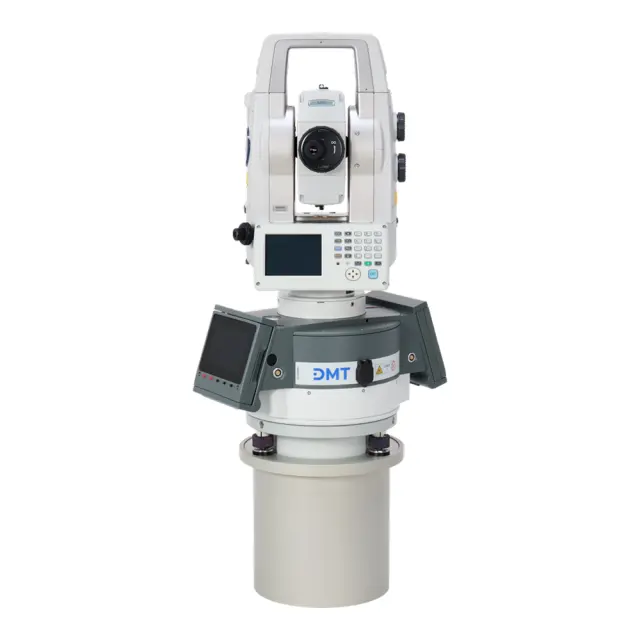

Модель GYROMAT 6000 представляет собой усовершенствованный прибор для прецизионного определения направлений. Погрешность составляет 0,8/1000 града (2 угловые секунды), что соответствует отклонению около 1,2 см на километр длины. Время измерения одного направления — от 6 до 9 минут.

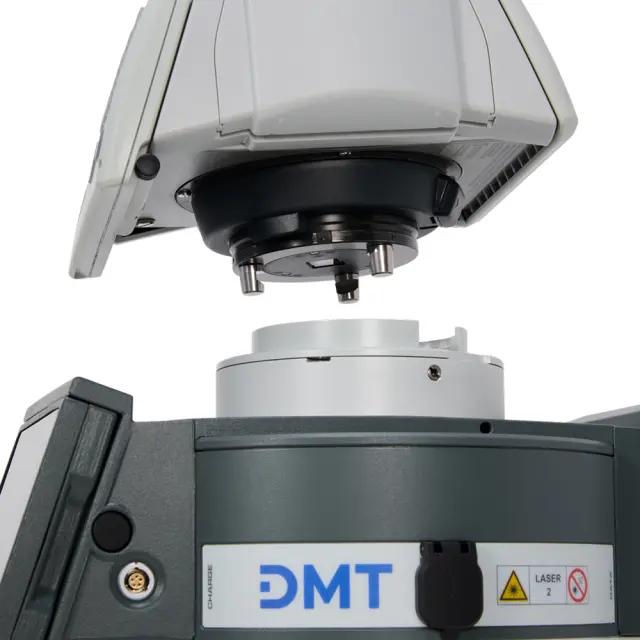

Ключевое нововведение — система лазерного контроля коллимации (LCC), позволяющая отделять тахеометрический модуль от гироскопического. Доступны две версии:
- с неразъёмным креплением тахеометра;
- с возможностью отсоединения угломерной части.

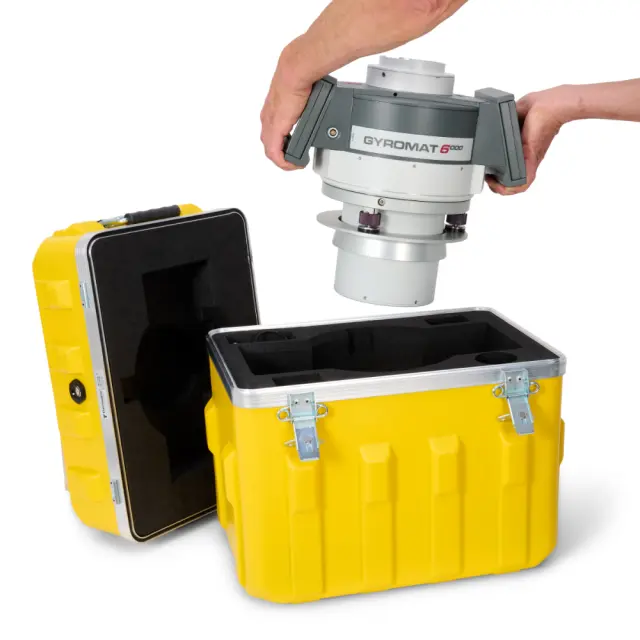

Такое решение расширяет сферу применения: гироскопический блок и тахеометр можно использовать совместно или раздельно, что особенно удобно при работах в стеснённых условиях (микротоннели, судовые отсеки). Раздельная версия также упрощает транспортировку и даёт возможность задействовать тахеометр для стандартных геодезических задач без демонтажа всей системы.
Управление и передача данных
Прибор поддерживает дистанционное беспроводное управление (Bluetooth) и проводные интерфейсы (USB, RS‑232). Предусмотрен ручной режим работы. Меню управления в GYROMAT 6000 переработано по сравнению с предыдущей моделью: упрощена навигация, информация выводится на крупный графический дисплей. Встроенный коллимационный лазер позволяет выполнять полевую поверку стабильности системы.
Конструктивные особенности
Пьезоэлектрический привод с датчиком угла высокого разрешения для измерения горизонтальных углов.

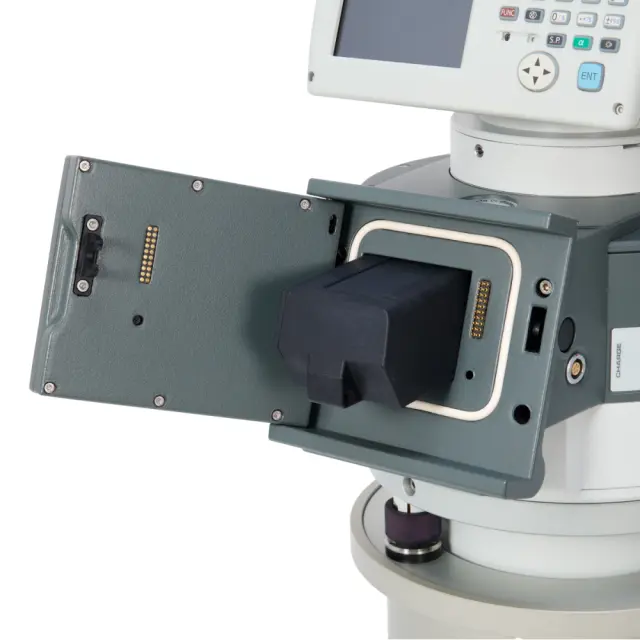

Усовершенствованная система электропитания со сменным аккумулятором и буферным накопителем энергии.
Эргономичный корпус, адаптированный для работы на сложных участках.
Возможность оснащения теодолитами или тахеометрами различных производителей (Leica, Hexagon, Topcon, Sokkia и др.) по выбору заказчика.
Области применения
Гироскопические измерения востребованы там, где использование спутниковых методов (GPS/GNSS) невозможно из-за отсутствия прямой видимости спутников. Основные сферы:
- прокладка тоннелей и подземных выработок;
- строительство шахт;
- судостроение (передача направлений между палубами);
- промышленная метрология;
- ответственные геодезические работы, требующие высокой точности ориентирования.
Примеры успешного использования включают такие объекты, как Евротоннель и Готардский базовый тоннель.
Принцип действия гироскопической системы
В основе прибора — быстро вращающийся ротор, подвешенный на торсионной ленте таким образом, что его ось сохраняет ориентацию по направлению силы тяжести. Вследствие вращения Земли ось ротора стремится совместиться с направлением оси вращения планеты. Электронно-оптическая система отслеживает колебания оси и автоматически фиксирует положение истинного (географического) севера. Результат не зависит от магнитного поля Земли.
Сравнение с предшествующей моделью
GYROMAT 6000 наследует рекордную точность модели 5000, дополняя её рядом новых качеств:
- возможность разделения гироскопического и тахеометрического модулей;
- упрощённое и наглядное меню с графическим интерфейсом;
- встроенный лазерный контроль коллимации для полевых проверок.
Для версии с отсоединяемым теодолитом заявленная точность составляет 1,5/1000 града, что лишь незначительно уступает стационарной версии, но сохраняет преимущества перед аналогичными системами.
Дополнительные характеристики и сертификация
Прибор сертифицирован по стандарту DIN 18723, часть 7 (1990). В числе функциональных возможностей:
- автоматизированная измерительная процедура;
- работа без предварительной ориентировки;
- интерактивное меню с подсказками;
- расширенные средства контроля процесса измерений;
- встроенный буфер энергии для повышения надёжности.
Часто задаваемые вопросы
Что позволяет измерять геодезический гироскоп?
Гироскоп определяет направление на истинный север, ориентируясь только на вращение Земли и гравитационное поле. Измерения не подвержены влиянию магнитных аномалий. С его помощью можно установить ориентацию любой линии относительно географического меридиана.
Где применяется данное оборудование?
Основные области использования — подземные выработки, тоннелестроение, судостроение, промышленные измерения. Прибор особенно эффективен в местах, где недоступны спутниковые методы позиционирования.
Совместим ли GYROMAT с другим угломерным оборудованием?
Да, как модель 5000, так и 6000 могут комплектоваться высокоточными тахеометрами и теодолитами ведущих производителей (Leica, Hexagon, Topcon, Sokkia и др.) по выбору заказчика.
В чём отличие GYROMAT 6000 от 5000?
Главное отличие — появление версии с отсоединяемым тахеометром, что повышает удобство транспортировки и эксплуатации в стеснённых условиях. Кроме того, обновлено меню, добавлен коллимационный лазер и усовершенствован графический интерфейс. Точность измерений сохранена на уровне, соответствующем лучшим показателям предшествующей модели.
