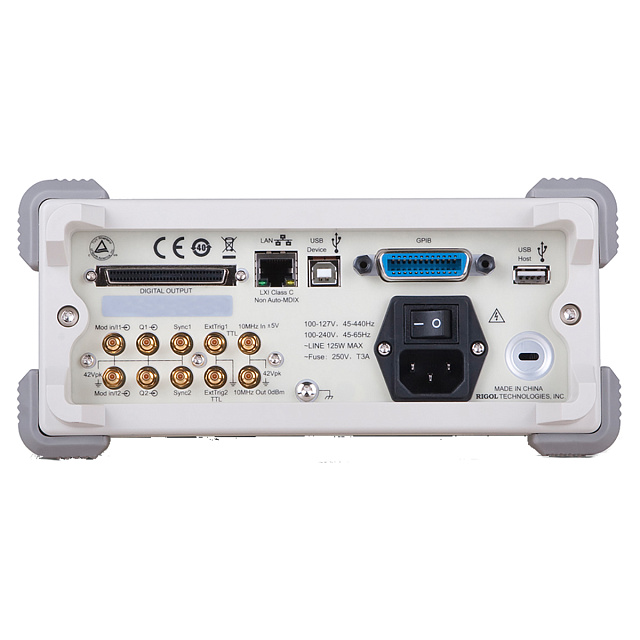

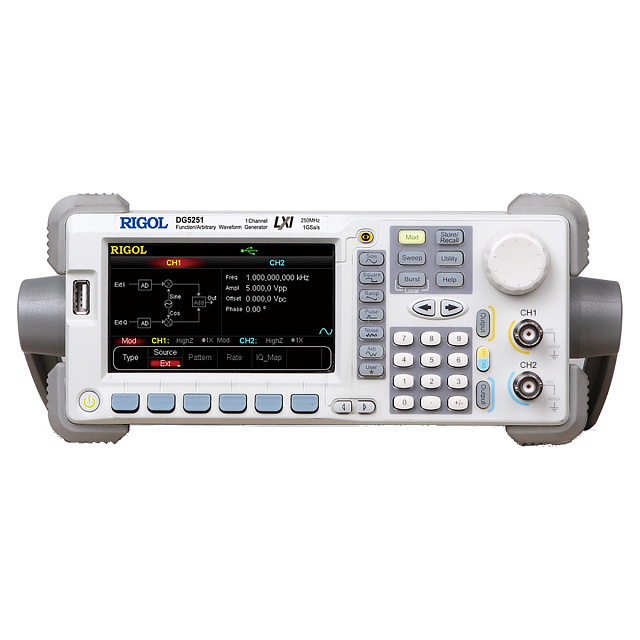

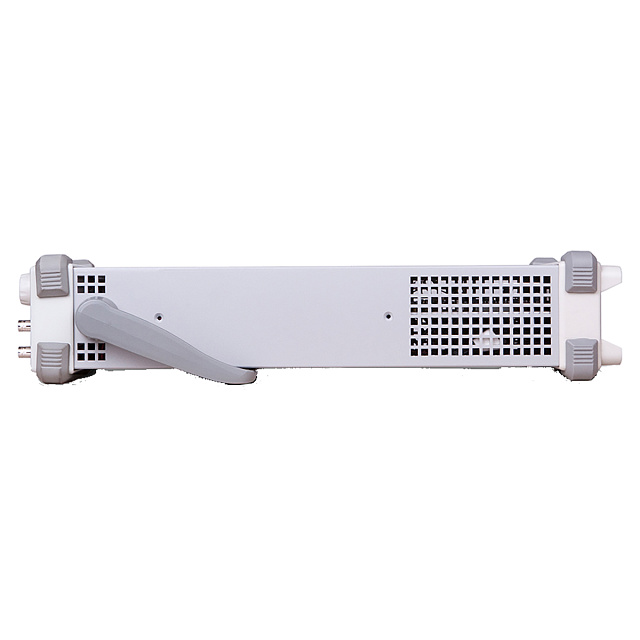

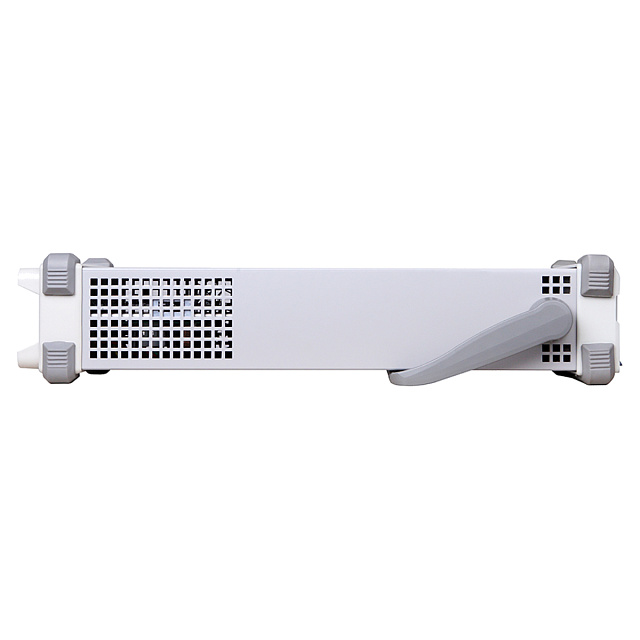

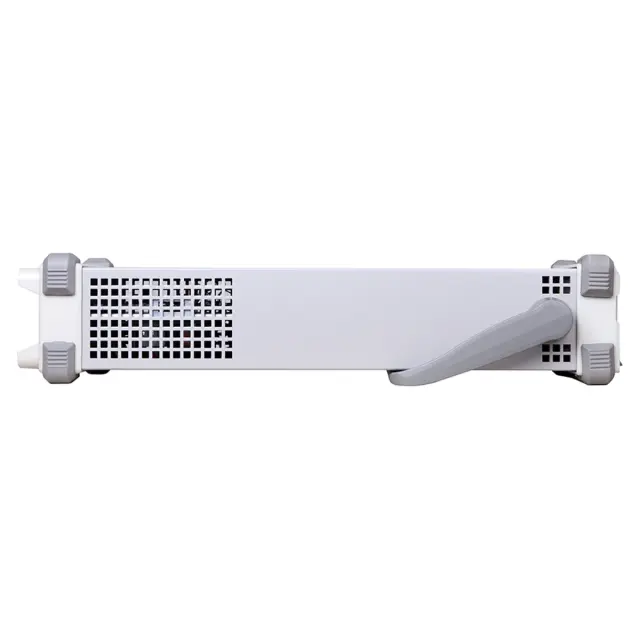

Генератор сигналов произвольной формы RIGOL DG5251
Оставить отзыв
Гарантия 3 года
Госреестр 96585-25
Артикул DG5251 Код товара 119893
Характеристики
Госреестр:
96585-25
Диапазон частот:
250 МГц
Количество каналов:
1
857 949 ₽
Последняя цена
Актуальную цену уточняйте у менеджера
Rusgeocom
Генератор сигналов произвольной формы RIGOL DG5251
Технические характеристики
RIGOL DG5251
|
||||
|---|---|---|---|---|
Максимальная выходная частота
|
250 МГц
|
|||
Количество каналов
|
1
|
|||
Форма сигнала
|
стандартные: синусоидальный, прямоугольный, пилообразный, импульсный, шумовой произвольная форма: кардинальный синус, нарастание по экспоненте, убывание по экспоненте, кардиотонический, функция Гаусса, гаверсинус, функция Лоренца, двухтональный сигнал, постоянное напряжение |
|||
Частотные характеристики
|
||||
Диапазон
|
синусоидальный сигнал
|
1 мкГц ~ 250 МГц
|
||
прямоугольный сигнал
|
1 мкГц ~ 120 МГц
|
|||
импульсный сигнал
|
1 мкГц ~ 50 МГц
|
|||
пилообразный сигнал
|
1 мкГц ~ 5 МГц
|
|||
специальной формы
|
1 мкГц ~ 50 МГц
|
|||
Разрешение по частоте
|
1 мкГц
|
|||
Точность установки (18°C ~ 28°C)
|
±1 ppm
|
|||
Синусоидальный сигнал
|
||||
Гармонические искажения
|
< -45 дБн (≤100 МГц, 0 дБм) < -35 дБн (>100 МГц, 0 дБм) |
|||
Общие гармонические искажения
|
< 0,5% (10 Гц ~ 20 кГц, 0 дБм)
|
|||
Негармонические искажения
|
< -50 дБн (≤100 МГц, 0 дБм) < -50 дБн+6дБн/октава (≤100 МГц, 0 дБм) |
|||
Фазовый шум
|
-110 дБн/Гц @ 10 кГц (0 дБм, 10 МГц)
|
|||
Прямоугольный сигнал
|
||||
Время нарастания / спада
|
< 2,5 нс (1 Вп-п)
|
|||
Выброс
|
< 5 % (1 Вп-п)
|
|||
Коэф. заполнения
|
≤ 10 MГц
|
20% ~ 80%
|
||
10 мГц ~ 40 MГц
|
40% ~ 60%
|
|||
> 40 MГц
|
50%
|
|||
Ассиметрия
|
1% период +5 нс
|
|||
Джиттер (СКЗ)
|
10 ppm + 500 пс (≤30 МГц) 500 пс (>30 МГц) |
|||
Пилообразный сигнал
|
||||
Нелинейность
|
< 0,5%
|
|||
Симмметрия
|
0 ~ 100%
|
|||
Импульсный сигнал
|
||||
Длительность импульса
|
от 4 нс до 1000000 с
|
|||
Время нарастания / спада
|
4 нс...1 мс
|
|||
Период
|
от 20 нс до 1000000 с
|
|||
Выброс
|
< 5 %
|
|||
Джиттер (СКЗ)
|
10 ppm + 500 пс (1 Вп-п)
|
|||
Специальная форма
|
||||
Максимальное количество точек участвующих в формировании сигнала
|
2...16 М (нормальный режим) 2...128 М (режим воспроизведения) |
|||
Вертикальное разрешение
|
14 бит
|
|||
Частота дискретизации
|
1 Гвыб/сек фиксировано (2...16 М нормальный режим) ≤1 Гвыб/сек устанавл. (2...128 М режим воспроизведения) |
|||
Время нарастания
|
≤ 3 нс (1 Вп-п)
|
|||
Джиттер (СКЗ)
|
3 нс
|
|||
Интерполяция
|
выключена, линейная, Sinc
|
|||
Способ редактирования
|
по точкам, сегментами
|
|||
Энергонезависимая память
|
1 Гб
|
|||
Характеристики выхода
|
||||
Амплитуда (50 Ом)
|
5 мВп-п - 10 Вп-п (≤100 МГц) 5 мВп-п - 5 Вп-п (≤250 МГц) |
|||
Точность установки (1 кГц, 10 мВп-п, синус)
|
±(1%+1 мВп-п)
|
|||
Неравномерность АЧХ (синус, 100 кГц, 1,25 Вп-п, 50 Ом)
|
±0,1 дБ (≤10 МГц) ±0,2 дБ (>10 МГц ~ 60 МГц) ±0,4 дБ (>60 МГц ~ 100 МГц) ±1,0 дБ (>100 МГц ~ 250 МГц) |
|||
Единицы установки
|
Вп-п, Вскз, дБм, высокий / низкий уровень
|
|||
Разрешение
|
0,1 мВ или 4 цифры
|
|||
Смещение (50 Ом)
|
||||
Диапазон
|
±5 Впик АС+DC
|
|||
Точность установки
|
±(1% + 5 мВ +0,5% от амплитуды)
|
|||
Выход сигнала
|
||||
Импеданс
|
50 Ом
|
|||
Изоляция
|
42 Впик макс. относительно земли
|
|||
Защита
|
от короткого замыкания, автоматическое отключение выхода при перегрузке
|
|||
Параметры псевдослучайной перестройки рабочей частоты ППРЧ (FH)
|
||||
Полоса
|
1,5 МГц~250 МГц
|
|||
Частота скачков
|
от 1 скачк/сек до 12,5 М скачк/сек
|
|||
Кол-во частот
|
4096
|
|||
Длина последлвательности
|
4096
|
|||
Модуляция
|
||||
Тип модуляции
|
AM, FM, PM, ASK, FSK, PSK, PWM, IQ
|
|||
AM Модуляция (AM)
|
||||
Несущая
|
синус, прямоугольный, пила, произвольной формы (кроме DC)
|
|||
Источник
|
внутренний / внешний
|
|||
Модулирующий сигнал
|
синус, прямоугольный, пила, шум, произвольной формы
|
|||
Частота модуляции
|
2 мГц ~ 50 кГц
|
|||
Коэффициент модуляции
|
0% ~ 120%
|
|||
ЧM Модуляция (FM)
|
||||
Несущая
|
синус, прямоугольный, пила, произвольной формы (кроме DC)
|
|||
Источник
|
внутренний / внешний
|
|||
Модулирующий сигнал
|
синус, прямоугольный, пила, шум, произвольной формы
|
|||
Частота модуляции
|
2 мГц ~ 50 кГц
|
|||
ФM Модуляция (PM)
|
||||
Несущая
|
синус, прямоугольный, пила, произвольной формы (кроме DC)
|
|||
Источник
|
внутренний / внешний
|
|||
Модулирующий сигнал
|
синус, прямоугольный, пила, шум, произвольной формы
|
|||
Частота модуляции
|
2 мГц ~ 50 кГц
|
|||
Девиация
|
0 ~ 360°
|
|||
Частотная манипуляция (FSK)
|
||||
Несущая
|
синус, прямоугольный, пила, произвольной формы (кроме DC)
|
|||
Источник
|
внутренний / внешний
|
|||
Модулирующий сигнал
|
прямоугольный с коэффициентом заполнения 50%
|
|||
Частота переключения
|
2 мГц ~ 1 МГц
|
|||
Амплитудная манипуляция (ASK)
|
||||
Несущая
|
синус, прямоугольный, пила, произвольной формы (кроме DC)
|
|||
Источник
|
внутренний / внешний
|
|||
Модулирующий сигнал
|
прямоугольный с коэффициентом заполнения 50%
|
|||
Частота переключения
|
2 мГц ~ 1 МГц
|
|||
Фазовая манипуляция (PSK)
|
||||
Несущая
|
синус, прямоугольный, пила, произвольной формы (кроме DC)
|
|||
Источник
|
внутренний / внешний
|
|||
Модулирующий сигнал
|
прямоугольный с коэффициентом заполнения 50%
|
|||
Частота переключения
|
2 мГц ~ 1 МГц
|
|||
IQ манипуляция
|
||||
Несущая
|
синус (≤200 МГц)
|
|||
Источник
|
внутренний / внешний
|
|||
Шаблон кода (передаваемый код)
|
псевдошумовая последовательность, 4-х битовый шаблон кода, пользовательский
|
|||
Тип преобразования IQ
|
4QAM, 8QAM, 16QAM, 32QAM, BPSK, QPSK, OQPSK, 8PSK, 16PSK, пользовательский
|
|||
Скорость передачи кода
|
от 1 бит/с до 1 М бит/с
|
|||
Режим пачек импульсов
|
||||
Форма
|
синус, прямоугольный, пила, импульсный, шум, произвольной формы (кроме DC)
|
|||
Частота несущей
|
от 1 мкГц до 120 МГц
|
|||
Количество импульсов в пачке
|
от 1 до 1000000 или бесконечное
|
|||
Начальная / Конечная фаза
|
от 0° до 360°
|
|||
Внутренний период
|
от 1 мкс до 500 с
|
|||
Стробированный запуск
|
внешний запуск
|
|||
Источник запуска
|
ручной, внешний, внутренний
|
|||
Задержка запуска
|
от 0 нс до 85 с
|
|||
Режим свипирования (качания)
|
||||
Форма
|
синус, прямоугольный, пила, произвольной формы (кроме DC)
|
|||
Закон
|
линейный, логарифмический, ступенчатый
|
|||
Диапазон частот
|
от 1 мкГц до 250 МГц
|
|||
Направление
|
вверх / вниз
|
|||
Время свипирования
|
от 1 мс до 300 с
|
|||
Время стояния / возврата
|
от 0 мс до 300 с
|
|||
Источник запуска
|
ручной, внешний, внутренний
|
|||
Маркер
|
спадающий фронт или синхросигнал (программируется)
|
|||
Вход запуска
|
||||
Уровень
|
TTL
|
|||
Длительность импульса
|
> 50 нс
|
|||
Запуск по фронту
|
нарастающий, спадающий выбирается
|
|||
Время отклика (задержка запуска)
|
свипирование:< 100 нс, режим пачек < 300 нс
|
|||
Выход запуска
|
||||
Уровень
|
TTL
|
|||
Длительность импульса
|
> 60 нс
|
|||
Максимальная частота
|
1 МГц
|
|||
Другие входы/выходы
|
||||
Вход внешнего опорного сигнала
|
||||
Частота
|
10 МГц ± 50 Гц
|
|||
Уровень
|
от 80 мВп-п до 10 Вп-п
|
|||
Время блокировки
|
< 2 c
|
|||
Сдвиг фазы опорного сигнала
|
||||
Диапазон
|
от 0° до 360°
|
|||
Разрешение
|
0,001° (произвольная форма); 0,03° (другие формы) |
|||
Выход внутреннего опорного сигнала
|
||||
Частота
|
10 МГц
|
|||
Уровень
|
632 мВп-п (0 дБм)
|
|||
Выход синхронизации
|
||||
Уровень
|
TTL-совместимый
|
|||
Импеданс
|
50 Ом, номинальное значение
|
|||
Время программирования
|
||||
Время настройки
|
USB 2.0
|
LAN
|
GPIB
|
|
Изменение функции
|
500 мс
|
510 мс
|
510 мс
|
|
Изменение частоты
|
50 мс
|
50 мс
|
50 мс
|
|
Изменение амплитуды
|
300 мс
|
310 мс
|
310 мс
|
|
Выбор пользовательской формы сигнала
|
500 мс
|
510 мс
|
510 мс
|
|
Скорость загрузки произвольной формы (цифровая передача)
|
1 М точек/сек
|
|||
Основные характеристики
|
||||
Тип дисплея
|
жидкокристаллический, 4,3" TFT, 480 х 272, 16 млн. цветов
|
|||
Питание
|
100~240 В АСскз, 45~65 Гц
|
|||
Интерфейс
|
USB устройство, USB host (2), GPIB, LAN (LXI Class C)
|
|||
Потребляемая мощность
|
не более 125 Вт
|
|||
Рабочая температура
|
10 °C...40 °C
|
|||
Габаритные размеры
|
230 х 106 х 501 мм
|
|||
Вес
|
4,3 кг / 5,84 кг (с упаковкой)
|
|||
Комплектация
- 1 Генератор сигналов произвольной формы RIGOL DG5251
- 2 Шнур питания
- 3 USB кабель
- 4 BNС кабель
- 5 Диск с ПО и документацией
- 6 Кабель SMB(розетка) на BNC(вилка), 1 метр
