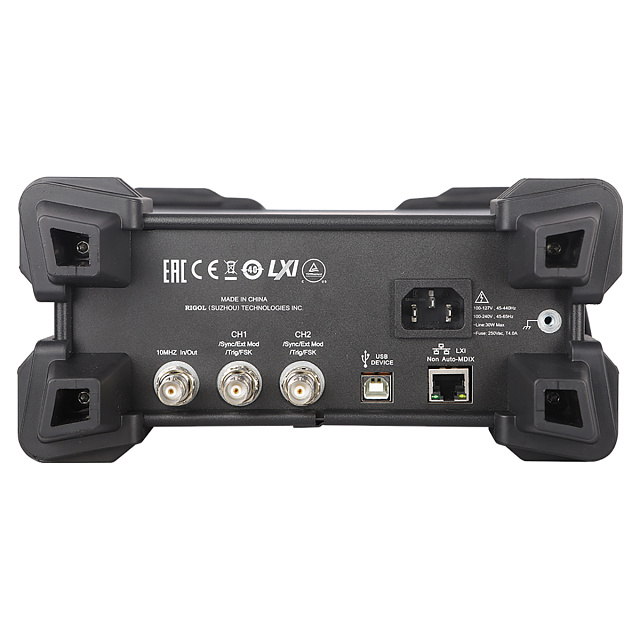

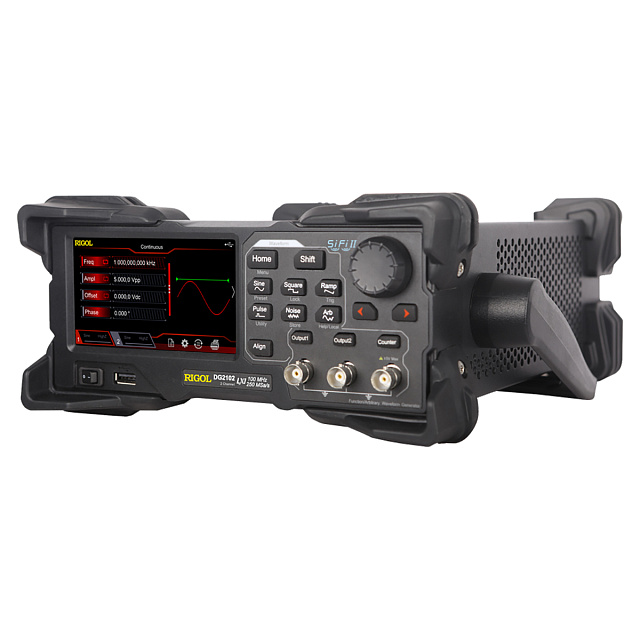

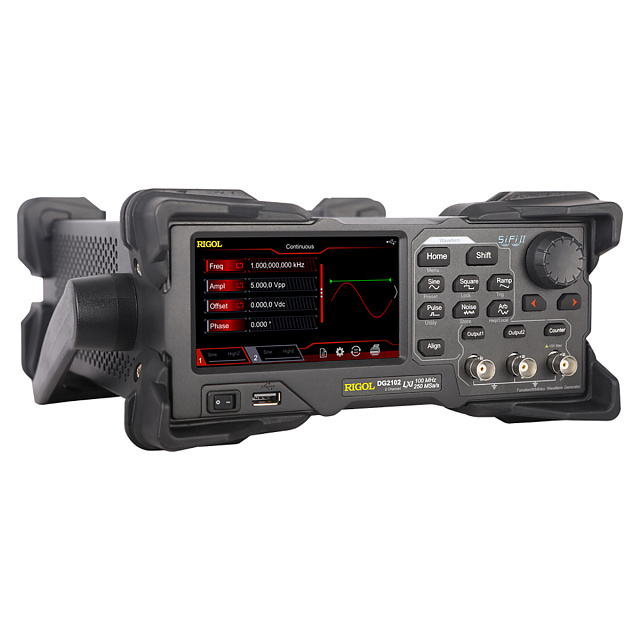

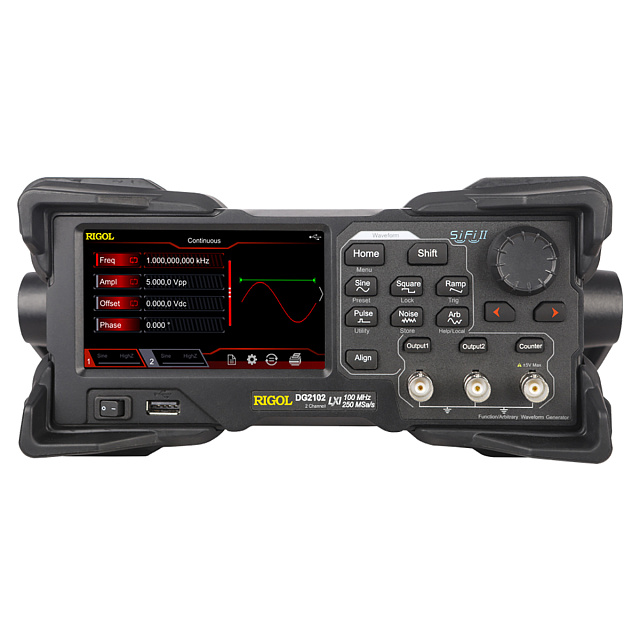

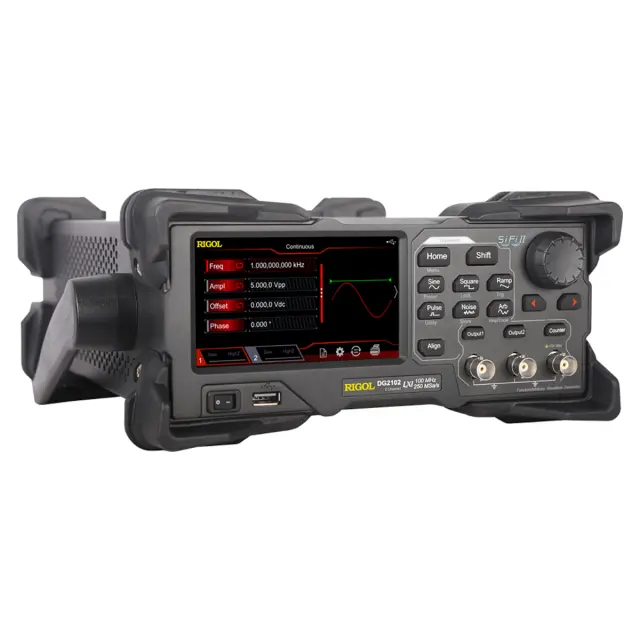

Генератор сигналов произвольной формы RIGOL DG2102
Оставить отзыв
Гарантия 3 года
Артикул DG2102 Код товара 119901
Характеристики
Диапазон частот:
100 МГц
Количество каналов:
2
142 142 ₽
Последняя цена
Актуальную цену уточняйте у менеджера
Rusgeocom
Генератор сигналов произвольной формы RIGOL DG2102
Технические характеристики
RIGOL DG2102
|
||||
|---|---|---|---|---|
Максимальная выходная частота
|
100 МГц
|
|||
Количество каналов
|
2
|
|||
Форма сигнала
|
стандартные: синусоидальный, прямоугольный, пилообразный, импульсный, белый шум расширенные: псевдослучайные бинарные последовательности PRBS, RS-232, редактируемые последовательности, двухтональный сигнал 160 типов специальной формы |
|||
Частотные характеристики
|
||||
Диапазон
|
синусоидальный сигнал
|
1 мкГц ~ 100 МГц
|
||
прямоугольный сигнал
|
1 мкГц ~ 25 МГц
|
|||
импульсный сигнал
|
1 мкГц ~ 25 МГц
|
|||
пилообразный сигнал
|
1 мкГц ~ 2 МГц
|
|||
гармоники
|
1 мкГц ~ 25 МГц
|
|||
PRBS
|
2 кбит/с ~ 60 Мбит/с
|
|||
двухтональный
|
1 мкГц ~ 20 МГц
|
|||
RS-232
|
скорость передачи 9600, 14400, 19200, 38400, 57600, 115200, 128000, 230400
|
|||
последовательность
|
2 кВыб/с ~ 60 Мвыб/с
|
|||
белый шум (Гаусс)
|
полоса 100 МГц (-3дБ)
|
|||
специальной формы
|
1 мкГц ~ 20 МГц
|
|||
Разрешение по частоте
|
1 мкГц
|
|||
Точность установки (18°C ~ 28°C)
|
±(1 ppm от устан. значения + 10 пГц)
|
|||
Синусоидальный сигнал
|
||||
Гармонические искажения
|
типичное (0 дБм) < -55 дБн (DC ~ 10 МГц) < -50 дБн (>10 МГц ~ 20 МГц) < -40 дБн (>20 МГц ~ 30 МГц) < -35 дБн (>40 МГц) |
|||
Общие гармонические искажения
|
< 0,075% (10 ~ 20 кГц, 0 дБм)
|
|||
Негармонические искажения
|
типичное (0 дБм) < -60 дБн (DC ~ 10 МГц) < -60 дБн + 6 дБ/октаву (>10 МГц) |
|||
Фазовый шум
|
Типичное (0 дБм) -105 дБн/Гц @ 10 кГц (10 МГц) |
|||
Прямоугольный сигнал
|
||||
Время нарастания / спада
|
< 9 нс (1 Вп-п,1 кГц) типичное
|
|||
Выброс
|
< 5 % (100 кГц, 1 Вп-п) типичное
|
|||
Коэф. заполнения
|
0,01% ~ 99,99% (ограничена установленной частотой)
|
|||
Ассиметрия
|
1% от периода + 4 нс
|
|||
Джиттер (СКЗ)
|
типичное 2 ppm + 200 пс (≤5 МГц, 1 Вп-п) 200 пс (>5 МГц, 1 Вп-п) |
|||
Пилообразный сигнал
|
||||
Нелинейность
|
< 1% от пик. выхода (1 кГц, 1 Вп-п, 100% симметрия) типичное
|
|||
Симмметрия
|
0 ~ 100%
|
|||
Импульсный сигнал
|
||||
Длительность импульса
|
≥ 16 нс ~ 1000 кс (ограничена установленной частотой)
|
|||
Время нарастания / спада
|
≥ 8 нс (ограничена установленной частотой и длительностью импульса)
|
|||
Коэф. заполнения
|
0,001% ~ 99,999% (ограничена установленной частотой)
|
|||
Выброс
|
< 5% (1 Вп-п, 1 кГц) типичное
|
|||
Джиттер (СКЗ)
|
типичное 2 ppm + 200 пс (≤5 МГц, 1 Вп-п) 200 пс (>5 МГц, 1 Вп-п) |
|||
Специальная форма
|
||||
Максимальное количество точек участвующих в формировании сигнала
|
16 М точек
|
|||
Вертикальное разрешение
|
16 бит
|
|||
Частота дискретизации
|
интерполяционный фильтр: 10 выб/с ~ 60 Мвыб/с пошаговый фильтр: 2 квыб/с ~ 50 Мвыб/с сглаживающий фильтр: 2 квыб/с ~ 50 Мвыб/с |
|||
Время нарастания /спада
|
интерполяционный фильтр:≥ 8 нс пошаговый фильтр: 3 / частота дискретизации сглаживающий фильтр: 1 / частота дискретизации |
|||
Джиттер (СКЗ)
|
типичное (1 Вп-п) интерполяционный фильтр:200 пс пошаговый фильтр: <5 пс сглаживающий фильтр: <5 пс |
|||
Генератор гармоник
|
||||
Порядок гармоник
|
≤ 8
|
|||
Тип гармоник
|
четные, нечетные, все, пользовательские
|
|||
Амплитуда гармоник
|
регулируемая для каждой гармоники
|
|||
Фаза гармоник
|
регулируемая для каждой гармоники
|
|||
Характеристики выхода
|
||||
Амплитуда (50 Ом)
|
1 мВп-п - 10 Вп-п (≤10 МГц) 1 мВп-п ~ 5 Вп-п (>10 МГц ~ 30 МГц) 1 мВп-п ~ 2,5 Вп-п (>30 МГц ~ 60 МГц) 1 мВп-п ~ 1 Вп-п (>60 МГц) |
|||
Точность установки
|
±(1%+5 мВ) типичное (1 кГц, синус, 0 В смещение, >10 мВпп, авто)
|
|||
Неравномерность АЧХ
|
типичное (синус, 1 В) ±0,1 дБ (≤5 МГц) ±0,2 дБ (>5 МГц ~15 МГц) ±0,3 дБ (>15 МГц ~ 25 МГц) ±0,5 дБ (>25 МГц ~ 40 МГц) ±1,0 дБ (>40 МГц) |
|||
Единицы установки
|
Вп-п, Вскз, дБм
|
|||
Разрешение
|
0,1 мВпп или 4 бит
|
|||
Смещение (50 Ом)
|
||||
Диапазон
|
±5 Впп АС+DC
|
|||
Точность установки
|
±(1% + 5 мВ + 1,0% от амплитуды)
|
|||
Выход сигнала
|
||||
Импеданс
|
50 Ом (типичное)
|
|||
Защита
|
от короткого замыкания, автоматическое отключение выхода при перегрузке
|
|||
Модуляция
|
||||
Тип модуляции
|
AM, FM, PM, ASK, FSK, PSK, PWM
|
|||
AM Модуляция (AM)
|
||||
Несущая
|
синус, прямоугольный, пила, произвольной формы (кроме DC)
|
|||
Источник
|
внутренний / внешний
|
|||
Модулирующий сигнал
|
синус, прямоугольный, пила, шум, произвольной формы
|
|||
Частота модуляции
|
2 мГц ~ 50 кГц
|
|||
Коэффициент модуляции
|
0% ~ 120%
|
|||
ЧM Модуляция (FM)
|
||||
Несущая
|
синус, прямоугольный, пила, произвольной формы (кроме DC)
|
|||
Источник
|
внутренний / внешний
|
|||
Модулирующий сигнал
|
синус, прямоугольный, пила, шум, произвольной формы
|
|||
Частота модуляции
|
2 мГц ~ 50 кГц
|
|||
ФM Модуляция (PM)
|
||||
Несущая
|
синус, прямоугольный, пила, произвольной формы (кроме DC)
|
|||
Источник
|
внутренний / внешний
|
|||
Модулирующий сигнал
|
синус, прямоугольный, пила, шум, произвольной формы
|
|||
Частота модуляции
|
2 мГц ~ 50 кГц
|
|||
Девиация
|
0 ~ 360°
|
|||
Частотная манипуляция (FSK)
|
||||
Несущая
|
синус, прямоугольный, пила, произвольной формы (кроме DC)
|
|||
Источник
|
внутренний / внешний
|
|||
Модулирующий сигнал
|
прямоугольный с коэффициентом заполнения 50%
|
|||
Частота переключения
|
2 мГц ~ 1 МГц
|
|||
Амплитудная манипуляция (ASK)
|
||||
Несущая
|
синус, прямоугольный, пила, произвольной формы (кроме DC)
|
|||
Источник
|
внутренний / внешний
|
|||
Модулирующий сигнал
|
прямоугольный с коэффициентом заполнения 50%
|
|||
Частота переключения
|
2 мГц ~ 1 МГц
|
|||
Фазовая манипуляция (PSK)
|
||||
Несущая
|
синус, прямоугольный, пила, произвольной формы (кроме DC)
|
|||
Источник
|
внутренний / внешний
|
|||
Модулирующий сигнал
|
прямоугольный с коэффициентом заполнения 50%
|
|||
Частота переключения
|
2 мГц ~ 1 МГц
|
|||
ШИМ модуляция (PWM)
|
||||
Несущая
|
импульсный
|
|||
Источник
|
внутренний / внешний
|
|||
Модулирующий сигнал
|
прямоугольный с коэффициентом заполнения 50%
|
|||
Девиация
|
0%~100% длительности импульса
|
|||
Частотомер
|
||||
Измеряемый параметр
|
частота, период, длительность положительного / отрицательного импульса, коэффициент заполнения
|
|||
Частотный диапазон
|
1 мrГц ~ 240 МГц
|
|||
Разрешение по частоте
|
7 разрядов/с (время счета = 1 с)
|
|||
Диапазон периода
|
5 нс ~ 16 дней
|
|||
Диапазон амплитуд и чувствительность (немодулированный сигнал, аттенюация отключена)
|
DC связь
|
DC диапазон девиации
|
+1.5 В DC
|
|
1 мкГц ~ 100 МГц
|
50 мВскз ~ ±2,5 В AC+DC
|
|||
100 МГц ~ 200 МГц
|
100 мВскз ~ ±2,5 В AC+DC
|
|||
AC связь
|
1 мкГц ~ 100 МГц
|
50 мВскз ~ ±2,5 Вп-п
|
||
100 МГц ~ 200 МГц
|
100 мВскз ~ ±2,5 Вп-п
|
|||
Длительность импульса и коэффициент заполнения (DC связь)
|
диапазон частоты: 1 мкГц ~ 25 МГц диапазон амплитуды: 50 мВскз ~ ±2,5 В AC+DC длительность импульса: ≥20 нс разрешение: 5 нс |
|||
Коэффициент заполнения
|
0 ~ 100%
|
|||
Параметры входа
|
входной импеданс
|
1 МОм
|
||
тип связи
|
AC, DC
|
|||
ФНЧ
|
ON: полоса 250 кГц, OFF: полоса 240 МГц |
|||
опасное напряжение (1 МОм)
|
±7 В AC+DC
|
|||
Система запуска
|
уровень запуска: ±2,5 В
|
|||
чувствительность: высокая, низкая
|
||||
Время счета
|
1,310 мс; 10,48 мс; 166,7 мс; 1,342 с; 10,73 с; больше 10 с
|
|||
Режим пачек импульсов
|
||||
Форма
|
синус, прямоугольный, пила, импульсный, шум, произвольной формы (кроме DC), PRBS, RS-232, последовательность
|
|||
Частота несущей
|
2 мГц ~ 30 МГц
|
|||
Количество импульсов в пачке
|
от 1 до 1000000 или бесконечное
|
|||
Начальная / Конечная фаза
|
от 0° до 360°
|
|||
Внутренний период
|
от 1 мкс до 500 с
|
|||
Стробированный запуск
|
Внешний запуск
|
|||
Источник запуска
|
ручной, внешний, внутренний
|
|||
Задержка запуска
|
0 нс ~ 100 с
|
|||
Режим свипирования (качания)
|
||||
Форма
|
синус, прямоугольный, пила, произвольной формы (кроме DC)
|
|||
Закон
|
линейный, логарифмический, ступенчатый
|
|||
Диапазон частот
|
верхняя и нижняя частота свипирования ограничена несущей частотой
|
|||
Направление
|
вверх / вниз
|
|||
Время свипирования
|
от 1 мс до 500 с
|
|||
Время стояния / возврата
|
от 0 мс до 500 с
|
|||
Источник запуска
|
ручной, внешний, внутренний
|
|||
Маркер
|
спадающий фронт или синхросигнал (программируется)
|
|||
Вход запуска
|
||||
Уровень
|
TTL
|
|||
Длительность импульса
|
> 50 нс
|
|||
Запуск по фронту
|
нарастающий, спадающий выбирается
|
|||
Время отклика (задержка запуска)
|
свипирование:< 100 нс, режим пачек < 300 нс
|
|||
Выход запуска
|
||||
Уровень
|
TTL
|
|||
Длительность импульса
|
> 60 нс
|
|||
Максимальная частота
|
1 МГц
|
|||
Двухканальный режим (сдвиг фаз)
|
||||
Диапазон
|
0° ~ 360°
|
|||
Разрешение
|
0,03°
|
|||
Вход/выход 10 МГц
|
||||
Вход внешнего опорного сигнала
|
||||
Частота
|
10 МГц ± 50 Гц
|
|||
Уровень
|
250 мВп-п ~ 5 Вп-п
|
|||
Время блокировки
|
< 2 c
|
|||
Импеданс
|
1 кОм, закрытый вход (AC)
|
|||
Выход внутреннего опорного сигнала
|
||||
Частота
|
10 МГц ± 50 Гц
|
|||
Уровень
|
3,3 Вп-п
|
|||
Импеданс
|
50 кОм, закрытый вход (AC)
|
|||
Выход синхронизации
|
||||
Уровень
|
TTL-совместимый
|
|||
Импеданс
|
50 Ом
|
|||
Основные характеристики
|
||||
Тип дисплея
|
жидкокристаллический, 4,3" TFT, 480 х 272, 16 млн. цветов
|
|||
Питание
|
100~127 В АСскз, 45~440 Гц, CATII 100~240 В АСскз, 45~65 Гц, CATII |
|||
Интерфейс
|
USB устройство, USB хост, LAN (LXI Core 2011 Device); USB-GPIB (опция)
|
|||
Потребляемая мощность
|
не более 30Вт
|
|||
Рабочая температура
|
10 °C...40 °C
|
|||
Габаритные размеры
|
261,5 х 112 х 318,4 мм
|
|||
Вес
|
3,2 кг (в упаковке 4,5 кг)
|
|||
Комплектация
- 1 Генератор сигналов произвольной формы RIGOL DG2102
- 2 Шнур питания
- 3 USB кабель
- 4 BNС кабель
Документация
