Генератор сигналов специальной формы RGK FG-602 – мобильный прибор, оснащенный двумя независимыми каналами...

Перейти к описанию

Генераторы сигналов специальной формы RGK

Снято с производства

Описание и характеристики
Аксессуары

Генератор сигналов специальной формы RGK FG-602

О товаре
Характеристики
Аксессуары

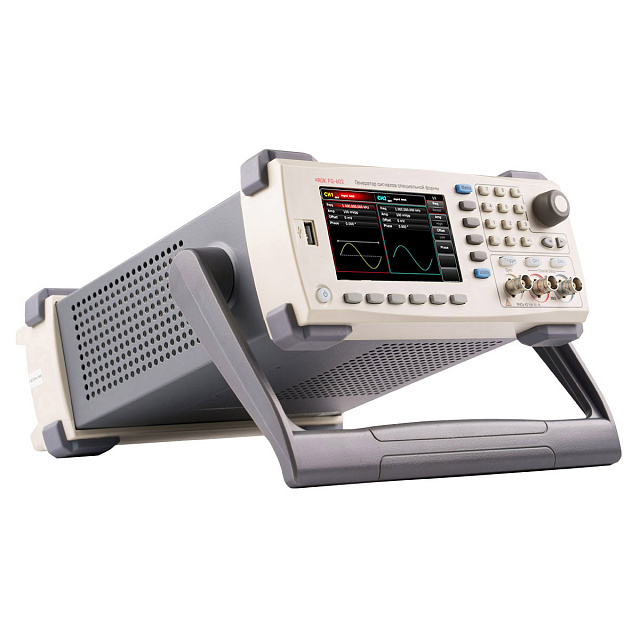

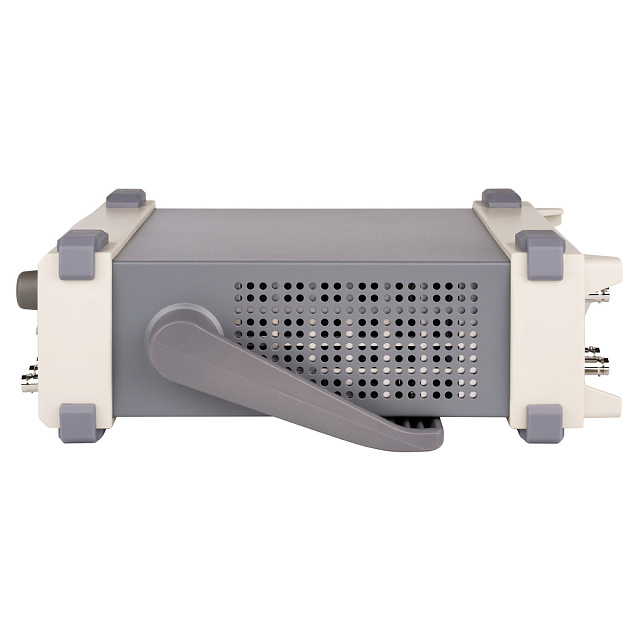

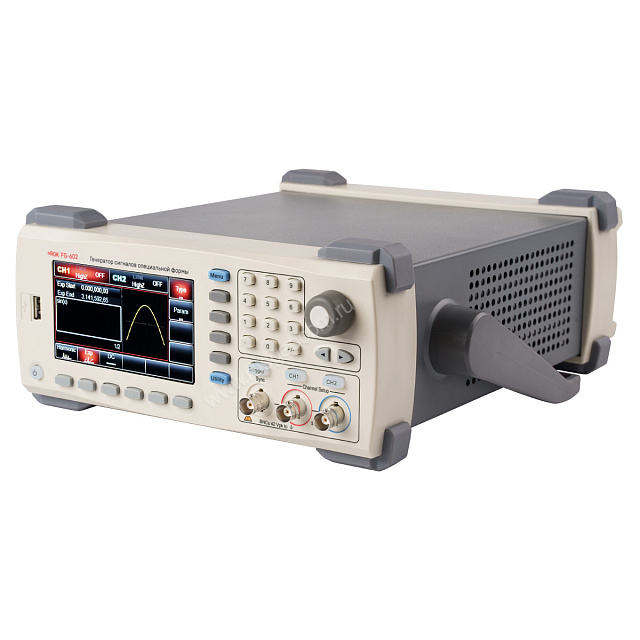

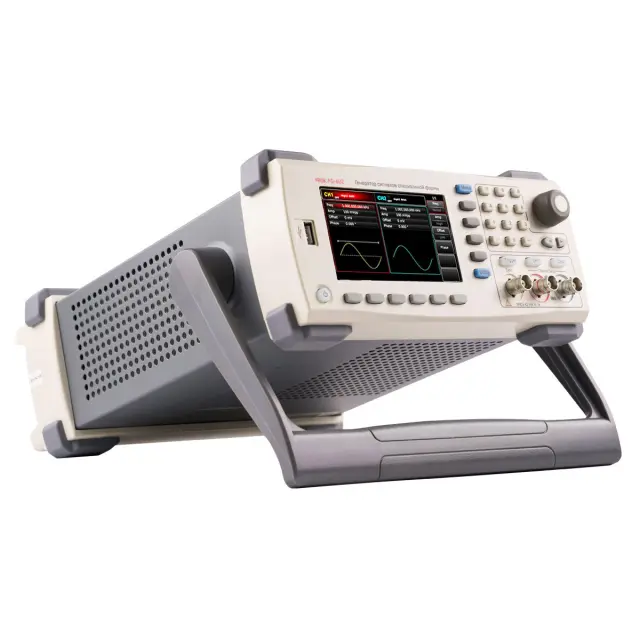

Генератор сигналов специальной формы RGK FG-602 – мобильный прибор, оснащенный двумя независимыми каналами, встроенным частотомером и набором интерфейсов для подключения внешних устройств, переноса данных и дистанционного управления. Выдавая широкий перечень сигналов разного типа в диапазоне частот до 60 МГц, генератор сигналов может применяться при разработке, отладке и ремонте различного оборудования, в том числе коммуникационного, автомобильного, медицинского и пр., в лабораторных и производственных условиях. Прибор можно устанавливать горизонтально, вертикально или под углом, используя в качестве дополнительной опоры ручку для переноски.

Функциональные возможности

Двухканальный генератор сигналов произвольной формы RGK FG-602 способен воспроизводить до 200 групп стандартных и специальных сигналов, а также прямоугольные импульсы с нарастанием-спадом не более 11 нс, с возможностью пакетного вывода. В энергонезависимой памяти предустановлены данные для 160 форм, в том числе биоэлектрических, медицинских, телевизионных, акустических, сейсмических волн, автомобильных стандартов, шумов разных типов и т.д. Произвольные сигналы можно задавать пользовательскими функциями путем ввода математических выражений длиной до 160 символов. Поддерживается реализация наложения гармоник, свипирования и нескольких вариантов манипуляции и модуляции, включая квадратурную, с разной глубиной и смещением. Запуск возможен в ручном варианте, либо с внутренней или внешней синхронизацией.

Форму произвольных сигналов можно задавать и редактировать на ПК, сохраняя данные в csv- или bsv-формате на внешнем носителе. Для его подключения генератор сигналов специальной формы RGK FG-602 оборудован USB-портом, который задействуется также для обновления встроенного ПО прибора и экспорта-импорта настроек.

Особенности

16-разрядный ЦАП и технология прямого цифрового синтеза обеспечивают высокую точность воспроизведения формы сигналов и их стабильность.

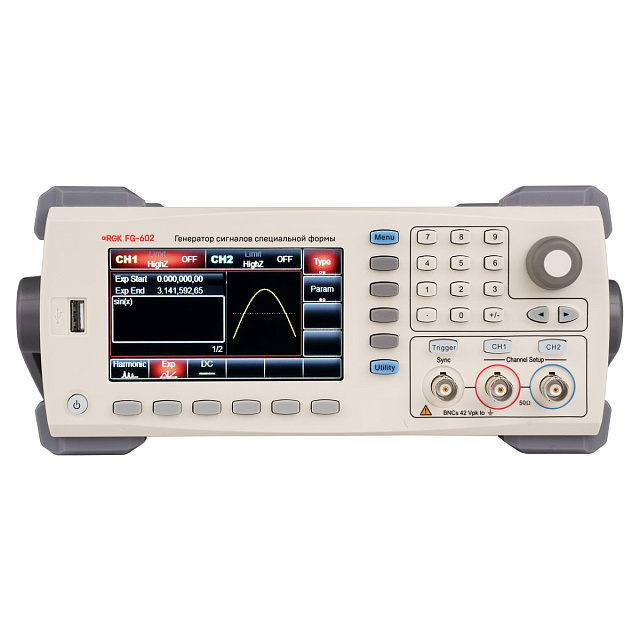

Отображение на экране графического изображения формы выдаваемого сигнала упрощает настройку.
Независимые каналы могут использоваться по отдельности. Кроме того, предусмотрена возможность их дублирования, синхронизации, объединения, инвертирования и сопряжения, с пропорциональным соотношением показателей или их разностью по выбранному параметру.

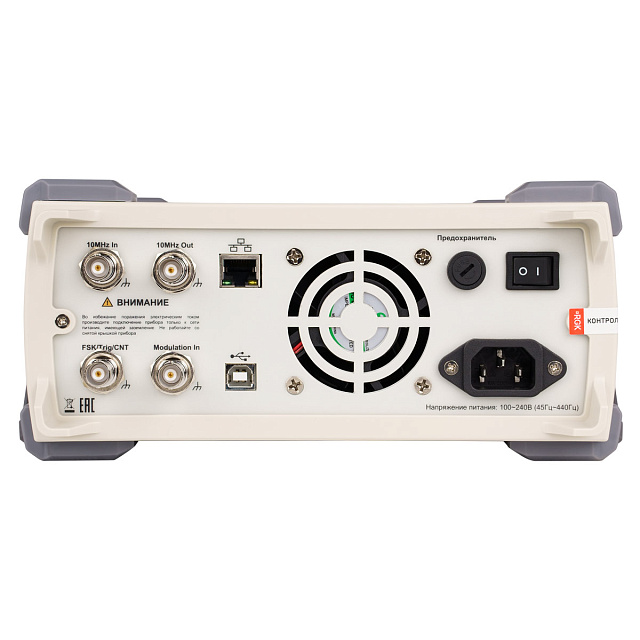

Для повышения точности при проведении тестов можно применять внешние источники опорного сигнала.

Купить генератор сигналов произвольной формы RGK FG-602, а также получить консультацию специалистов об особенностях и преимуществах данного изделия вы можете в нашем магазине, связавшись с нами по телефону или непосредственно через сайт – с помощью формы обратной связи или воспользовавшись чатом с онлайн-консультантом.

Технические характеристики

	RGK FG-602
Количество каналов	2 (независимые)
Максимальная рабочая частота	60 МГц
Частота дискретизации	до 320 Мвыб/с
Форма генерируемого сигнала	синусоидальная, прямоугольная, пилообразная, импульсная, произвольная, шумовой сигнал, гармоники, постоянный ток
Рабочие режимы	выходное стробирование, непрерывная генерация, генерация модулированного сигнала, режим свипирования (качание по частоте)
Поддерживаемые типы модуляций	Амплитудная модуляция (AM), частотная модуляция (FM), фазовая модуляция (PM), амплитудная манипуляция (ASK), частотная манипуляция (FSK), фазовая манипуляция (PSK), двоичная фазовая манипуляция (BPSK), квадратурная фазовая манипуляция (QPSK), манипуляция колебания (OSK), амплитудная модуляция с подавлением несущей (DSBAM), квадратурно-амплитудная модуляция (QAM), широтно-импульсная модуляция (PWM), суммирующая модуляция (SUM)
Характеристики выходного сигнала
Размах по амплитуде	≤20 МГц: от 1 мВ до 10 В (50 Ом) ≤60 МГц: от 1 мВ до 5 В (50 Ом)
Размах по амплитуде	(высокоомная нагрузка) ≤20 МГц: от 2 мВ до 20 В (50 Ом) ≤60 МГц: от 2 мВ до 10 В (50 Ом)
Погрешность установки амплитуды	± (1% от установленного значения + 1 мВ)
Неравномерность АЧХ (для синусоидального сигнала с размахом по амплитуде 1 В, при нагрузке 50 Ом)	до 10 МГц: ± 0,1 дБ от 10 МГц до 60 МГц: ± 0,2 дБ
Характеристики выходного сигнала
Сопротивление	50 Ом
Изоляция	максимальное значение напряжения 42 В относительно земли
Защита	канальная защита
Частотомер
Уровень входного сигнала	совместимый с ТТЛ
Диапазон частот входного сигнала	от 100 мГц до 200 МГц
Относительная погрешность измерения частоты	± 51 · 10^-6
Разрешение	6 разрядов
Тип связи	по постоянному току
Дисплей
Дисплей	TFT ЖК-дисплей диагональю 4,3 дюйма
Разрешение дисплея	480 x 272 пикселей
Питание
Напряжение питания	переменное 100-240 В, 45-440Гц, CAT II
Энергопотребление	не более 50 Вт
Предохранитель	250В, 2А
Условия эксплуатации
Диапазон температур: - рабочая - хранения и транспортировки	от -10 до +40 ℃ от -20 до +60 ℃
Относительная влажность: - при температуре не выше 35 ℃ - при температуре от 35 ℃ до 40 ℃	не более 90% не более 60%
Высота над уровнем моря: - рабочая - хранения и транспортировки	до 2000 м не более 15000 м
Габаритные размеры	318 x 265 x 110 мм
Масса	3,1 кг
