Генератор сигналов произвольной формы АКИП-3428/3

Оставить отзыв

Гарантия 3 года

Артикул 00-0017591 Код товара 115325

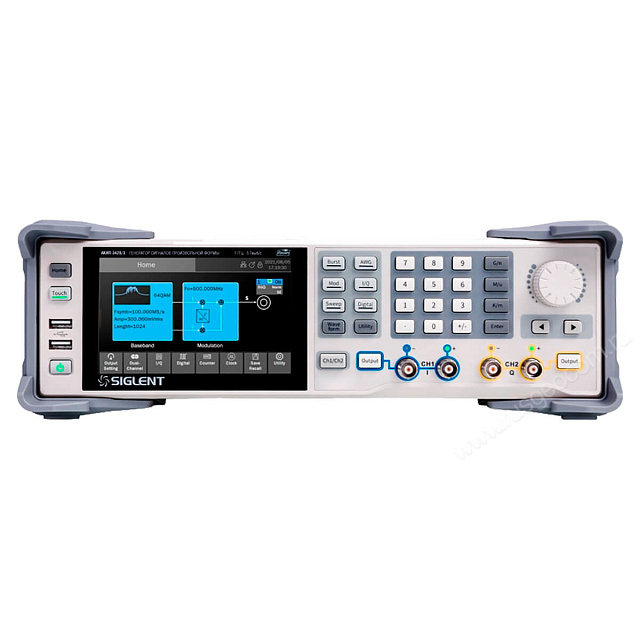

Генератор сигналов произвольной формы АКИП-3428/3

многофункциональный генератор сигналов АКИП-3428/3

Характеристики

Диапазон частот:

1 мкГц - 1000 МГц

Количество каналов:

Все характеристики

Генератор сигналов произвольной формы АКИП-3428/3 представляет собой многофункциональный лабораторный прибор...

Перейти к описанию

Генераторы сигналов произвольной формы

1 698 505 ₽ Последняя цена

Описание и характеристики

Генератор сигналов произвольной формы АКИП-3428/3

О товаре
Характеристики

Генератор сигналов произвольной формы АКИП-3428/3 представляет собой многофункциональный лабораторный прибор, внесенный в Госреестр СИ, который может использоваться на производстве, при разработке, а также для сервисных нужд и обучения. Он совмещает в себе возможности генераторов разных типов, дополнительно обеспечивая формирование периодических функций, импульсов, кодовых последовательностей, векторных сигналов при активации соответствующей опции, наложение широкого перечня аналоговых и цифровых модуляций и т.д. От других модификаций серии 3428 оборудования отличается наибольшим частотным диапазоном, обеспечивая воспроизведение белого шума и синусоидальных колебаний до 1 ГГц, произвольных сигналов до 100 МГц и прямоугольных импульсов до 240 МГц, а также повышенной скоростью передачи данных в режиме PRBS.

Особенности и возможности

В своей работе генератор АКИП-3428/3 использует технологию прямого цифрового синтеза, с задействованием 14-битного ЦАП и встроенной сегментированной памяти глубиной 512 Мвыб, а также производит формирование сложных форм из нескольких созданных сигналов методом комбинирования. Прибор способен выдавать сигналы с высокой амплитудой, в том числе с наложением постоянной составляющей, что исключает необходимость использования дополнительных усилительных устройств. Генератор сигналов поддерживает свипирование, внутреннюю и внешнюю модуляцию, в том числе мультитональную, пользовательскую и IQ – при активации соответствующей опции. Предусмотрена возможность повышения точности прибора путем его дооснащения термостабилизированным источником опорной частоты. Также в качестве опции доступна установка цифрового модуля с разрядностью 16 бит в вариантах LVTTL или LVDS.

Преимущества АКИП-3428/3

2-канальное исполнение позволяет использовать генератор как два отдельных источника сигналов либо реализовать функции объединения, наложения, отслеживания или копирования выходных параметров.
Гибкое управление – прибор оборудован традиционным кнопочным интерфейсом с цифровой панелью, функциональными и навигационными клавишами и верньером для плавной подстройки, а также сенсорным дисплеем с разрешением 800 х 480 и диагональю 12.7 см; наличие портов USB и LAN обеспечивает простую интеграцию в состав лабораторных систем и автоматизированных испытательных стендов.
Встроенный частотомер с отдельным BNC входом дает возможность выполнять частотные измерения без задействования отдельного прибора с подобными функциями.

Купить генератор сигналов произвольной формы АКИП-3428/3, а также получить консультацию специалистов об особенностях и преимуществах данного изделия вы можете в нашем магазине, связавшись с нами по телефону или непосредственно через сайт – с помощью формы обратной связи или воспользовавшись чатом с онлайн-консультантом.

Технические характеристики

	АКИП-3428/3
Входные параметры
Число каналов	2 – аналоговые (несимметричные или дифференциальные, переключаемо) 2 – маркеры 16 – цифровые (опция)
Диапазон частот (синусоидальная форма)	1 мкГц … 1 ГГц
Дискретность установки	1 мкГц
Пределы допускаемой относительной погрешности установки частоты	стандартно: ±1×10-6 Опция: ±5×10-8 (термостатированный опорный генератор) есть вход сигнала внешней опорной частоты 10 МГц
Максимальная скорость выборки (синусоидальная форма)	5 Гвыб/с
Разрядность АЦП	14 бит
Выходной коннектор	BNC
Выходной уровень (Несимметричный выход)
Диапазон установки уровня смещения постоянного напряжения	±6 В (50 Ом) ±12 В (высокоомный выход)
Погрешность установки уровня смещения постоянного напряжения	±(1% от уст. + 2 мВ)
Неравномерность АЧХ переменного сигнала	±0,3 дБ (50 Ом, 0,32 В пик-пик относительно 1 МГц синусоидальной формы)
Погрешность установки уровня переменного сигнала	±(1% от уст. (В пик-пик) + 1 мВ пик-пик) Синусоидальная форма, 10 кГц, смещение 0 В
Диапазон установки выходного уровня сигнала синусоидальной формы (50 Ом)	1 мВ … 12 В пик-пик (≤ 40 МГц, 0 В смещение) 1 мВ … 6 В пик-пик (>40 ... 120 МГц) 1 мВ … 3 В пик-пик (>120 МГц)
Диапазон установки выходного уровня сигнала произвольной формы (50 Ом)	1 мВ … 12 В пик-пик (≤ 20 МГц, 0 В смещение) 1 мВ … 6 В пик-пик (>20 МГц)
Диапазон установки выходного уровня сигнала импульсов прямоугольной формы (50 Ом)	1 мВ … 12 В пик-пик (≤ 20 МГц, фронт 1 нс, длит. импульса ≥ 10 нс) 1 мВ … 6 В пик-пик (>20 ... 60 МГц, фронт 1 нс, длит. импульса ≥ 10 нс) 1 мВ … 3 В пик-пик (>60 МГц, фронт 1 нс, длит. импульса ≥ 10 нс)
Диапазон установки выходного уровня шумового сигнала (50 Ом)	1 мВ … 0,669 Вскз
Диапазон установки выходного уровня ПСДП/ PRBS сигнала (50 Ом)	1 мВ … 12 В пик-пик (≤ 40 Мбит/с, 0 В смещение) 1 мВ … 6 В пик-пик (>40 ... 120 Мбит/с) 1 мВ … 3 В пик-пик (>120 Мбит/с)
Диапазон установки выходного уровня пилообразного сигнала (50 Ом)	1 мВ … 12 В пик-пик
Общие выходные параметры	внутреннее сопротивление: 50 Ом (±1 Ом) максимальный выходной ток: ±240 мА защита выхода: от перегрузки по току, от перенапряжения &nbsp перекрестные помехи: -60 дБн смещение каналов: 20 пс (при одинаковом выходном уровне)
Выходной уровень (Дифференциальный выход)
Диапазон установки уровня переменного сигнала	20 мВ пик-пик … 2 В пик-пик (100 Ом, смещение 0 В)
Неравномерность АЧХ переменного сигнала	±0,3 дБ (100 Ом, 0,5 В пик-пик относительно 1 МГц синусоидальной формы)
Диапазон установки дифференциального уровня	±1 В (100 Ом)
Диапазон установки уровня постоянного напряжения с общей землей	±1 В (высокоомный выход)
Общие выходные параметры	защита выхода: от перенапряжения перекрестные помехи: -60 дБн смещение каналов: 20 пс (при одинаковом выходном уровне)
Общие выходные параметры
Полярность	нормальная, инвертированная
Регулировка сигнал/шум	от 0,1 дБн
Цифровой фильтр	1 МГц … 1 ГГц
Стандартные формы сигналов
Синусоидальная форма
Диапазон частот	1 мкГц … 1 ГГц
Коэффициент гармоник (при уровне не более 0 дБм)	несимметричный выход: <-55 дБн от 0 до 500 МГц <-40 дБн свыше 500 МГц до 1 ГГц дифференциальный выход: <-55 дБн от 0 до 500 МГц <-45 дБн свыше 500 МГц до 1 ГГц
Негармонические составляющие (при уровне не более 0 дБм)	несимметричный выход: -65 дБн Дифференциальный выход: -60 дБн
Плотность фазовых шумов	<-138 дБн/Гц при отстройке на 10 кГц от несущей 10 МГц
Генерация гармоник	генерация выходного сигнала с заданными частотными компонентами: до 16-й гармоники
Импульсы прямоугольной формы
Частота повторения	1 мкГц … 240 МГц
Дискретность установки частоты	1 мкГц
Минимальная длительность фронта/среза импульса	≤ 0,85 нс
Выброс на вершине и паузе импульса	≤ 3% (100 кГц, 1 В пик-пик, 50 Ом, фронт 1 нс)
Скважность	от 0,001 до 99,999% &nbsp дискретность установки от 0,001%, в зависимости частоты выходного сигнала
Джиттер	20 пс (>10 кГц, 1 В пик-пик, 50 Ом)
Одинарный
Частота повторения	1мкГц … 312,5 МГц
Импульсный сигнал
Дискретность установки частоты	1 мкГц
Регулировка длительности импульса	от 1 нс дискретность установки от 10 пс. максимальная длительность импульса ограничена максимальной частотой
Погрешность установки длительности импульса	±(0,01% от уст. + 0,3 нс)
Диапазон установки длительность фронта/среза импульса	от 1 нс до 75 с (10% ~ 90%) дискретность установки от 100 пс выходной уровень ≤ 3В пик-пик, постоянное смещение\| ≤ 3 В.
Скважность	от 0,001 до 99,999% дискретность установки от 0,001%, в зависимости частоты выходного сигнала
Выброс на вершине и паузе импульса	≤ 3% (100 кГц, 1 В пик-пик, 50 Ом, фронт 1 нс)
Джиттер	20 пс (>10 кГц, 1 В пик-пик, 50 Ом)
Белый шум
Полоса частот (-3дБ)	1 мкГц … 1 ГГц
ПСДП / PRBS
Максимальная скорость передачи данных	312,5 Мбит/с
Длина последовательности	2 ͫ¯¹ , m = 3,4, ..., 32
Минимальная длительность фронта/среза импульса	0,5 нс (10% ~ 90%, 1 В пик-пик, 50 Ом)
Пилообразная, треугольная формы
Диапазон частот	1 мкГц … 10 МГц
Нелинейность (максимум)	1,5% (1 кГц, 1 В пик-пик, симметрия 50 %)
Перестраиваемая симметрия	0,0 … 100,0%
Постоянное напряжение (DC)
Диапазон установки уровня постоянного напряжения	±6 В (50 Ом) ±12 В (высокоомный выход)
Погрешность установки уровня постоянного напряжения	±(1% от уст. + 2 мВ)
Сигналы произвольной формы
Режим AFG
Диапазон частот	1 мкГц … 100 МГц
Скорость выборки	2,5 Гвыб/с
Длина сигнала	32000 точек
Длительность фронта/среза	450 пс (10% … 90%, 1 Впик-пип, 50 Ом)
Источник сигнала	встроенные в память, загрузка из файла, импорт из ПО EasyWaveX
Режим AWG
Диапазон регулировки скорости выборки	от 0,01 выб/с до 2,5 Гвыб/с
Диапазон регулировки длины сигнала	от 24 точек до 512 Мточек
В режиме формирования последовательности, минимальная длина сигнала - 64 точки. &nbsp При длине сигнала меньше 256 точек, значение длины должны быть целым числом, кратным 16.
Вертикальное разрешение	14 бит
Режимы интерполяции	удержание 0-го порядка, линейное, sinc, sin27, sinc13
Формирование последовательности	число сегментов: 1... 1024 число повторений сегментов: 1... 65535 режим работы: непрерывный, одиночный/пакетный, бесконечный, пошаговый, расширенный источник запуска: ручной, задержанный, внешний
Источник сигнала	встроенные в память, загрузка из файла, импорт из ПО EasyWaveX
Джиттер	50 пс (для шаблона ”010101”, 1 В пик-пик,50 Ом, 2,5 Гвыб/с)
Векторный генератор (Опция)
Векторные (I/Q) сигналы (Опция)
Диапазон регулировки символьной скорости	от 250 символов/c до 500 Мсимволов/c
Длина сигнала	512 Мточек
Диапазон регулировки несущей частоты	1 мкГц … 1 ГГц
Вертикальное разрешение	14 бит
Форматы модуляции	2ASK, 4ASK, 8ASK, BPSK, QPSK, 8PSK, DBPSK, DQPSK, OQPSK, D8PSK,8QAM, 16QAM, 32QAM, 64QAM, 128QAM, 256QAM, 2FSK, 4FSK,8FSK, 16FSK, MSK, мультитональная (MultiTone), пользовательская (Custom – через ПО EasyIQ)
Полоса пропускания	150 МГц – калиброванное значение
I/Q-модулятора	до 625 МГц – в зависимости от символьной скорости и установок фильтра
Остаточный модуль вектора ошибки (EVM)	2,5% (64QAM, несимметричный выход, полоса пропускания I/Q модулятора 150 МГц)
Виды последовательностей	PN7, PN9, PN15, PN23, пользовательские (через ПО EasyIQ)
Источник сигнала	встроенные в память, загрузка из файла, импорт из ПО EasyIQ
Калибровка IQ	баланс, смещение и угол
Модуляции
АМ, ЧМ
Формы несущей	стандартные формы сигналов (кроме: DC, шум, импульс) + СПФ
Источник модуляции	внешний, внутренний, канал
Модулирующее колебание (внутреннее)	синус, меандр, пила, треугольник, шум, СПФ
Частота модуляции	1 мГц ... 2 МГц – внутренний
Коэффициент АМ	0,00 ... 120,00 % (АМ)
Пиковая девиация (ЧМ)	до 0,5 * Гц максимальной частоты генератора
ФМ
Формы несущей	стандартные формы сигналов (кроме: DC, шум, импульс) + СПФ
Источник модуляции	внешний, внутренний, канал
Модулирующее колебание (внутреннее)	синус, меандр, пила, треугольник, шум, СПФ
Частота модуляции	1 мГц ... 2 МГц – внутренний
Диапазон установки девиации фазы	0º ... 360º
ШИМ
Формы несущей	импульс
Источник модуляции	внешний, внутренний, канал
Модулирующее колебание (внутреннее)	синус, меандр, пила, треугольник, шум, СПФ
Частота модуляции	1 мГц ... 2 МГц – внутренний
АМН, ЧМН, ФМН
Формы несущей	стандартные формы сигналов (кроме: DC, шум, импульс) + СПФ
Источник модуляции	внешний, внутренний, канал
Модулирующее колебание (внутреннее)	меандр (скважность 50 %)
Частота модуляции	500 мкГц ... 61 МГц – внутренний до 10 МГц – внешний
Частота скачка	1 мГц ... 2 МГц
ГКЧ
Формы несущей	стандартные формы сигналов (кроме: DC, шум, импульс) + СПФ
Диапазон установки времени качания	1 мс … 1000 с
Диапазон установки времени задержки запуска	1,963 мкс … 10 с
Диапазон частот (старт/стоп)	синус: 1 мкГц … 2 ГГц прямоугольник: 1 мкГц … 770 МГц
Закон качания	линейный, логарифмический
Тип качания	возрастание или убывание
Источник синхронизации	внешний, внутренний, ручной
Пакетный режим
Формы сигналов	стандартные формы сигналов (кроме: DC) + СПФ
Режим запуска	синхронизированный, по строб-импульсу, ручной
Период повторения	1 мкс … 1000 с
Число импульсов в пакете	1 … 1000000 импульсов
Начальная/конечная фаза	0° … +360°
Диапазон установки времени задержки запуска	2,079 мкс … 10 с
Дополнительные характеристики
Частотомер
Частотный диапазон	100 мГц … 400 МГц – открытый вход (DC) 1 Гц … 400 МГц – закрытый вход (AC)
Измерения	частота, счет импульсов
Вход	1 МОм, связь по входу: AC/DC, фильтр ВЧ: вкл/выкл
Чувствительность	открытый вход (DC), максимальный входной уровень ±2,5 В 100 мВскз (< 100 МГц), 200 мВскз (100 - 200 МГц), 500 мВскз (> 200 МГц) закрытый вход (AC), максимальный входной уровень ±5 В 100 мВскз (< 100 МГц), 200 мВскз (100 - 200 МГц), 500 мВскз (> 200 МГц)
Входной коннектор	BNC

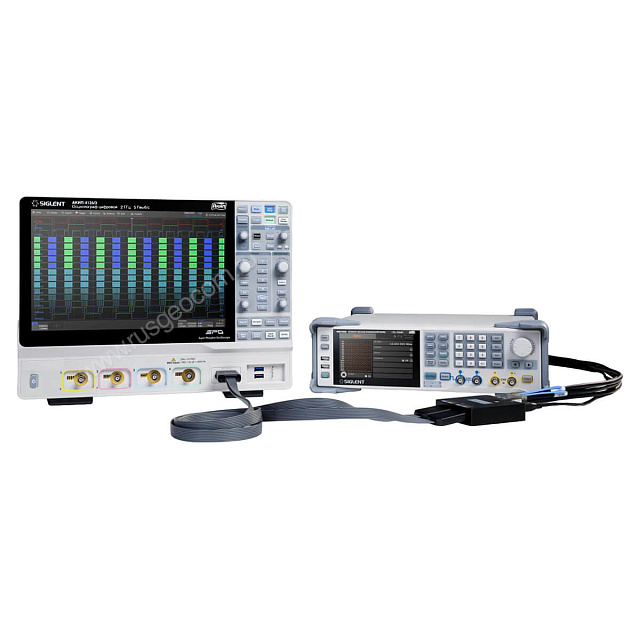

Цифровые каналы (Опция)
Число каналов	16-бит
Диапазон установки скорости передачи данных	1 мбит/с … 1 Гбит/с – LVDS 1 мбит/с … 2 Мбит/с – LVTTL
Выходной стандарт	LVDS - низковольтная дифференциальная передача сигналов LVTTL - низковольтная передача сигналов тип выходного стандарта зависит от выбранной опции

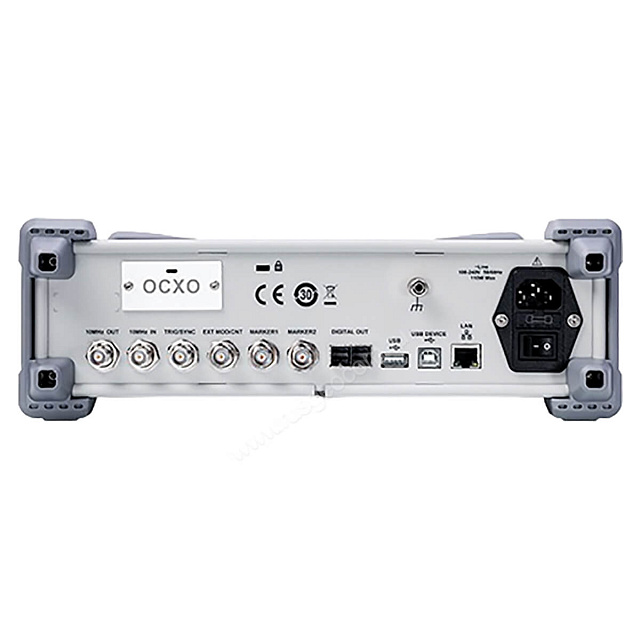

Дополнительные входы / выходы
Вход сигнала опорной частоты	BNC-тип, на задней панели входная частота: 10 МГц (±0,1 мГц) минимальный входной уровень: 1,4 В пик-пик (50 Ом).
Выход сигнала опорной частоты	BNC-тип, на задней панели выходная частота: 10 МГц выходной уровень: 3,3 В пик-пик (50 Ом)
Внешняя модуляция	BNC-тип, на задней панели диапазон входных частот: 0 … 1 МГц импеданс: 10 кОм входной уровень: ±5 В пик-пик
Синхровход/строб	BNC-тип, на задней панели импеданс: 100 кОм входной уровень: VIH 2 В ... 5,5 В, VIL -0,5 В ... 0,8 В минимальная длительность импульса 100 нс время отклика: 2,28 мкс (ГКЧ), 2,07 мкс (пакетный режим Импульс, остальные формы – 1,96 мкс)
Синхровыход	BNC-тип на задней панели импеданс: 50 Ом частота: 1 МГц выходной уровень: VOH 3,8 В, VOL 0,44 В
Маркер	2, BNC- тип на задней панели. Импеданс: 50 Ом диапазон установки задержки маркера: 0,0 нс … 2,3 мкс. длительность импульса: 108 нс. длительность фронта/среза: 25,6 нс. джиттер: 400 пс
Общие данные
Дисплей	графический ЖК-дисплей, диагональ 12,7 см емкостной сенсорный разрешение: 800х480
Интерфейсы	3 - USB 2.0 Host, USB 2.0 Device(USBTMC) LAN 10M/100M (VXI-11/Telnet/Socket/WebServer) GPIB опция (адаптер GPIB - USB )
Напряжение питания	100…240 В (±10%), 50/60 Гц, 110 Вт
Условия эксплуатации	0°С ... +50°С, относительная влажность ≤90% (+30°С), ≤50% (+50°С)
Условия хранения	-20°С ... +60°С, относительная влажность ≤ 95%
Габаритные размеры	338 × 113 × 369 мм (Ш х В х Г) возможность монтажа в 19" стойку (Опция SSG-RMK), высота 3U
Масса	4,4 кг

Полные характеристики

Комплектация

1 Генератор сигналов произвольной формы АКИП-3428/3
2 Шнур питания
3 Инструкция

Документация

pdf

Технические данные
