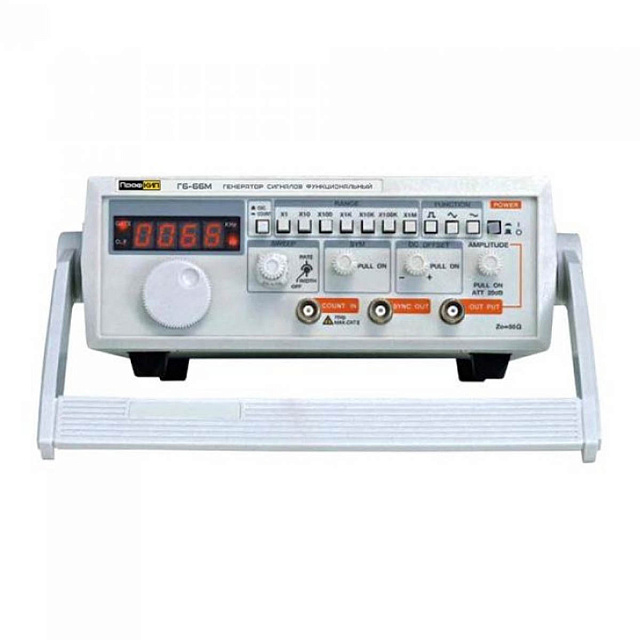

ПрофКиП Г6-66М генератор сигналов

Оставить отзыв

Гарантия 1 год

Артикул 120550 Код товара 120550

Характеристики

Диапазон частот:

2 МГц

Все характеристики

Генератор сигналов специальной формы ПрофКиП Г6-66М - это функциональный свип-генератор - наиболее...

Перейти к описанию

Генераторы сигналов специальной формы ПрофКиП

49 251 ₽ Последняя цена

Платите частями

Удобный способ оплаты по

7 646 ₽

Описание и характеристики

ПрофКиП Г6-66М генератор сигналов

О товаре
Характеристики

Назначение генератора сигналов специальной формы ПрофКиП Г6-66М

Генератор сигналов специальной формы ПрофКиП Г6-66М - это функциональный свип-генератор - наиболее универсальный источник сигнала, который можно использовать как функциональный генератор, импульсный генератор или генератор качающейся частоты. В виду этого генератор имеет большое количество применений и в аналоговой, и в цифровой электронике при разработке, производстве, обслуживании и в образовательных целях. Прибор имеет генератор управляемый напряжением (VCG) который может производить синусоидальный сигнал, треугольный сигнал или меандр в диапазоне частот от 0.02 Гц до 2 MГц. Генератор сигналов специальной формы ПрофКиП Г6-66М имеет функцию плавно регулируемого постоянного смещения, которая позволяет подавать сигнал непосредственно в схемы даже при наличии постоянного уровня. Наличие у генератора сигналов специальной формы ПрофКиП Г6-66М функции изменения симметрии сигнала, позволяет получить на выходе прибора прямоугольный импульсный сигнал, пилообразный сигнал или искаженный синусоидальный сигнал с изменяемой относительной длительностью импульса или параметрами формы сигнала. Это позволяет охватить полностью весь звуковой диапазон от 20 Гц до 20 кГц. Частота отклика любого активного или пассивного устройства может быть определена до частоты 2 MГц.

Особенности и преимущества генератора сигналов специальной формы ПрофКиП Г6-66М

Диапазон частот от 0.02 Гц до 2 МГц (7 поддиапазонов)
4 в 1: свип-генератор, функциональный генератор, генератор импульсов и частотомер
Выходной сигнал: синус, асимметричный синус, пила, прямоугольный, треугольный, импульсный, TTL
Точность измерения: 0.01%
Режим качания частоты с внутренним и внешним управлением от 10:1 до 1000:1
Частотная модуляция с помощью внешнего управления
Хорошая стабильность установленной частоты: ±0.1% спустя 20 минут
Искажения для синусоидальных сигналов: менее 2% в диапазоне от 10 Гц до 100 кГц
Искажения для сигналов треугольной формы: менее 1% в диапазоне до 100 кГц
Регулировка симметрии для всех сигналов
Регулируемое смещение по постоянному напряжению
Плавный и ступенчатый (-20 дБ) аттенюаторы
Встроенный частотомер

Купить генератор сигналов ПрофКиП Г6-66М, а также получить консультацию специалистов об особенностях и преимуществах данного изделия вы можете в нашем магазине, связавшись с нами по телефону или непосредственно через сайт – с помощью формы обратной связи или воспользовавшись чатом с онлайн-консультантом.

Технические характеристики

	ПрофКиП Г6-66М
Частота	0.02 Гц … 2 МГц (7 диапазонов)
Изменение частоты	в каждом диапазоне возможность регулировки частоты 100:1
Выходной сигнал	синусоидальный, треугольный, меандр, прямоугольный, импульсный, пилообразный, искаженный синусоидальный, TTL
Точность установки частоты	1 Гц ± значение младшего разряда ± погрешность задающего генератора
Стабильность частоты	±0.1% в течении 20 минут
Выход управления частотой напряжением (VCF)	частота выходного сигнала может быть установлена подачей на вход VCF постоянного напряжения 0 В … -10 В частотная модуляция (максимальное входное напряжение): -13 В
Регулировка симметрии	1:1 … 4:1 при частоте до 1 МГц 1:1 … 2:1 при частоте до 2 МГц влияет на все формы выходного сигнала, включая TTL (SYNC OUT) позволяет получить: из меандра - прямоугольный импульсный сигнал, из треугольного – пилообразный, из синуса – искаженный синус
Постоянное смещение	плавно регулируемое > ±10 В (без нагрузки) > ±5 В (с нагрузкой 50 Ом)
Прямоугольный сигнал
Характеристики прямоугольного синала	регулируемая амплитуда
Длительность фронта /спада	< 100 нс при максимальной амплитуде
Синусоидальный сигнал
Отклонения от синусоиды	< 2% от 10 Гц до 100 кГц
Нестабильность амплитуды	< ±3 дБ при 2 МГц и максимальной амплитуде
Треугольный сигнал
Нелинейность	менее 1% при 100 кГц
Свип-генератор
Характеристика изменения частоты	линейная
Период	регулируемый от 2 сек (частота 0.5 Гц) до 20 мс (частота 50 Гц)
Диапазон изменения частоты	регулируемый от 10:1 до 1000:1
Выходной сигнал
Амплитуда	1 В … 20 В (без нагрузки) 0.5 В … 5 В (с нагрузкой 50 Ом)
Аттенюатор	фиксированный 20 дБ ±1 дБ регулируемы до 20 дБ
Импеданс	50 Ом ±5%
Частотомер
Дисплей	4-разрядный
Диапазон измеряемой частоты	10 Гц … 2 МГц
Точность	0.01% ±1 значение младшего разряда
Чувствительность	50 мВ
Максимальное входное напряжение	амплитуда 70 В
Входное сопротивление	1 МОМ
Питание	100 В /120 В /220 В /230 В ± 10%, 50 Гц /60 Гц, 13 Вт
Рабочая температура	0°С … 50°С (точность приводится при 25°С ±5°С)
Категория защиты по напряжению	II
Габаритные размеры	220 х 85 х 300 мм
Вес	2.5 кг

Полные характеристики

Комплектация

1 Генератор сигналов специальной формы ПрофКиП Г6-66М
2 Кабель питания
3 Руководство по эксплуатации
