Генератор сигналов OWON XDG2080

Генератор сигналов OWON XDG2080 с рабочим диапазоном до 80 МГц работает на основе технологии прямого цифрового синтеза и обладает увеличенной в два раза частотой дискретизации, по сравнению с изделиями серии AG. Он обеспечивает воспроизведение 169 разных форм сигналов, стандартных и произвольных, с разрешением 14 бит по вертикали и 1 мГц по горизонтали, длительностью до 10 млн. точек, с наложением расширенного перечня аналоговых и цифровых модуляций и свипирования, а также поддерживает пакетный режим с повторением до 100 000 циклов.

Конструкционное исполнение

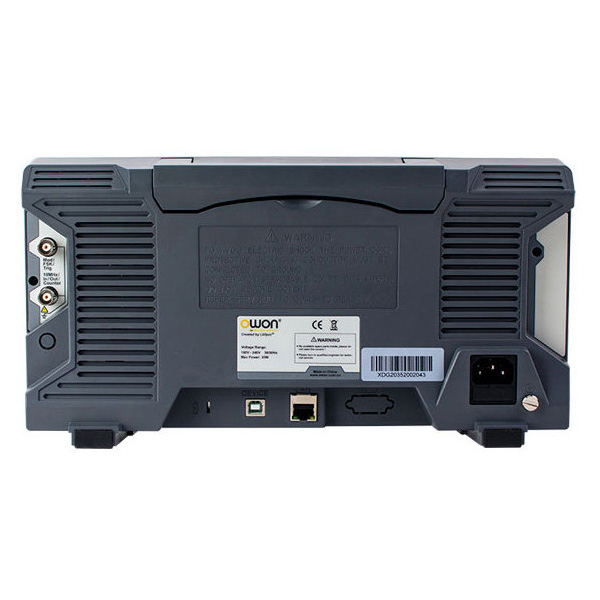

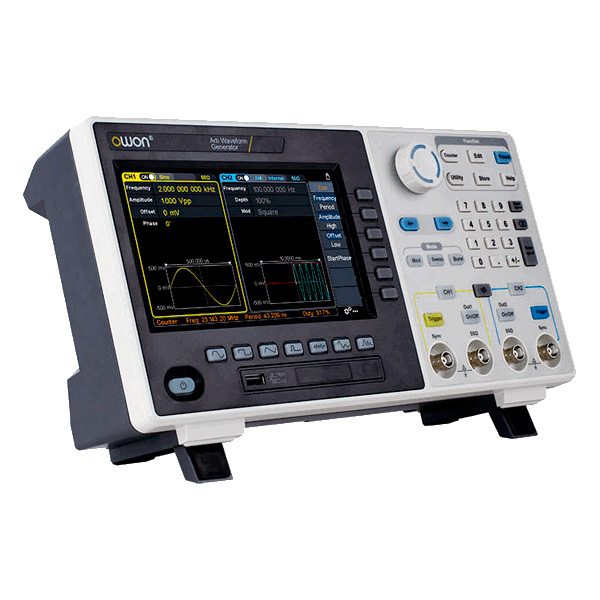

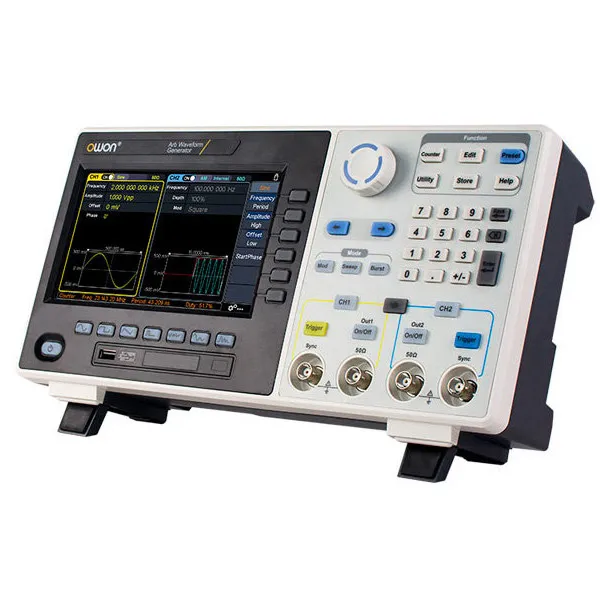

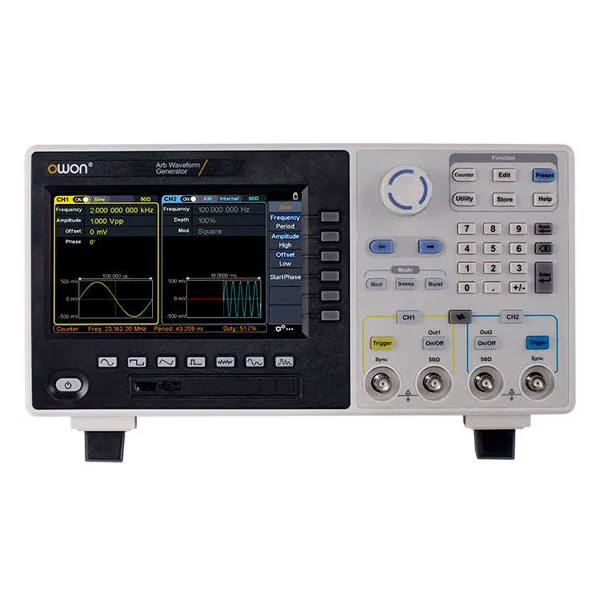

Прибор выполнен в корпусе настольного формата толщиной всего 9 см, который легко размещается на любом рабочем месте, и оснащается 7 дюймовым графическим дисплеем и встроенным 7-разрядным частотомером с диапазоном измерений до 200 МГц. Двухканальный генератор сигналов оборудован интерфейсом USB для подключения съемного накопителя для переноса данных и портами LAN и USB для реализации дистанционного режима работы. Подобно лабораторным инструментам коммерческого назначения, он также снабжен крепежом Lock Hole под замок Kensington lock – для недопущения хищения прибора.

Функциональные возможности

В отличие от более дешевых генераторов функций, здесь перечень стандартных сигналов дополнен гармоническими колебаниями, и поддерживается 15 видов модуляции/манипуляций, как аналоговых, так и цифровых, в том числе с их комбинированием. Помимо предустановленных 152 произвольных форм, представленных математическими, тригонометрическими, оконными, инженерными функциями, сигналами автомобильных шин и т.д., реализована возможность моделирования пользовательских сигналов с помощью встроенного редактора на основе шаблонов или на ПК с использованием ПО Waveform Editor. Также реализована функция сохранения снимков с экрана на внешнее устройство в BMP формате.

Особенности OWON XDG2080

• Два выхода, каждый из которых оснащается собственным каналом для синхронизации, могут быть настроены индивидуально, в том числе с разными наборами модуляций, благодаря чему прибор способен заменить собой два отдельных источника тестовых сигналов.
• Встроенная энергонезависимая память позволяет сохранять до 16 настроечных конфигураций и до 32 индивидуальных форм сигналов, смоделированных пользователем.
• Межканальное меню, вызываемое соответствующей кнопкой, позволяет быстро клонировать настройки с одного канала на другой, а также выполнять синхронизацию сигналов на разных выходах по частоте и амплитуде и производить выравнивание фаз.
