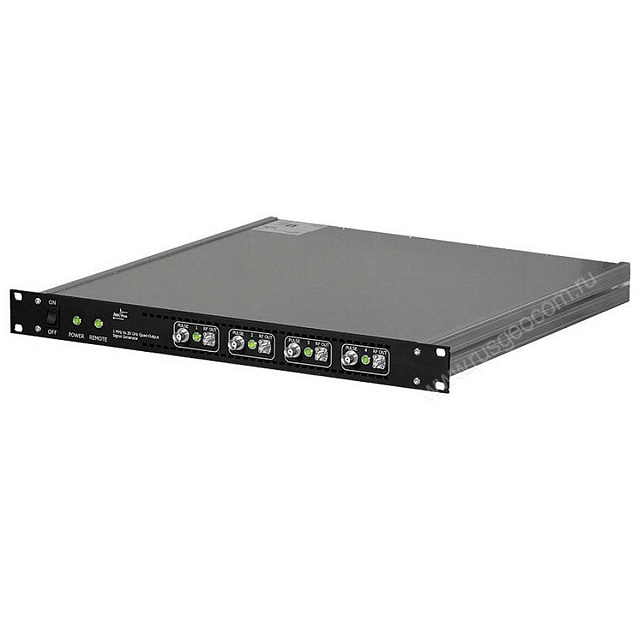

Генератор сигналов AnaPico MCSG12-2

MCSG серия фазо-когерентных многоканальных генераторов, высокой мощности с сверхбыстрой перестройкой частоты и низким уровнем фазового шума доступны в диапазоне частот от 300 кГц до 6, 12, 20 или 40 ГГц. Что идеально подходит для широкого спектра применения, где требуется хорошее качество сигнала, точная установка высокой выходной мощности.

Низкий фазовый шум сочетается с низкими значениями частотных искажений, гармонических искажений, скорость перестройки частоты 25 мкс что делает серию AnaPico MCSGxx лидером класса.

Высокостабильный термостатированный генератор обеспечивает высокую точность установки и долговременную стабильность частоты. Допускается использовать внешние опорные сигналы для синхронизации 10, 100 МГц и 1 ГГц синхронизации, а также для случая специальных требований имеется вход опорных сигналов 1-250 МГц.

Кроме того, серия MCSGxx имеет два специфических высокочастотных порта 3 ГГц Sysref (один вход и один выход), что позволяет обеспечить превосходную синхронизация фаз между выходами из нескольких модулей MCSGxx.

Генератор ВЧ сигналов MCSG12-2

• Диапазон частот: от 300 кГц до 12.5 ГГц
• Разрешение: 0.001 Гц
• Диапазон установки мощности: -20 до +25 дБм/ -80 до +25 дБм (Опция PE4)
• Скорость переключения: 25 мкс

Характеристики:

• Количество каналов: 2 независимых канала
• Когерентность каналов: каналы фазокогерентные
• Фазокогерентная перестройка частоты: опция PHS

Межканальная стабильность фазы:

• 30 мрад – стандартно
• 3 мрад- опция ULN

Фазовый шум на 1 ГГц:

• Отстройка 10 Гц: -105 дБн/Гц
• Отстройка 1 кГц: -122 дБн/Гц (-131 дБн/Гц опция ULN)
• Отстройка 20 кГц: -137 дБн/Гц (-145 дБн/Гц опция ULN)
• Отстройка 100 кГц: -140 дБн/Гц (-150 дБн/Гц опция ULN)
• Виды модуляций: АМ,ЧМ,ФМ,ИМ (опция MOD), 32 код фазы, код Баркера, QPSK,BPSK (Опция IPM)

SYSREF OUT- Возможность синхронизировать несколько модулей генераторов через опорный сигнала 3 ГГц, суммарное число каналов не ограничено. Межканальная фазовая стабильность между генераторами 5 мрад.
