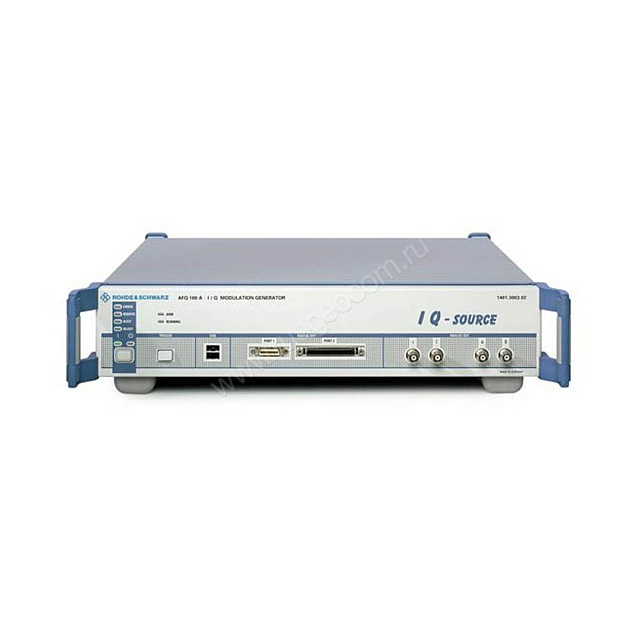

Генератор Rohde Schwarz AFQ100B представляет собой широкодиапазонный источник цифровой модуляции, который может использоваться для контроля характеристик и тестирования связного оборудования, а также систем и компонентов, используемых в оборонной и аэрокосмической отрасли. Разработанный специально для лабораторного применения, прибор может применяться автономно – при подключении монитора, клавиатуры и мыши, либо работать в режиме дистанционного управления в составе измерительно-испытательных систем.
Преимущества
- Гибкость – изменяемая частота дискретизации обеспечивает возможность тонкой подстройки к полезному сигналу, а расширенный перечень средств запуска и маркирования упрощает синхронизацию с испытуемыми устройствами.
- Многофункциональность – Rohde Schwarz AFQ100B в стандартном режиме выполняет все функции, что и модификация "A", обеспечивая генерацию сигналов с I/Q-модуляцией при испытаниях приемников и компонентов цифровой связи; широкополосный режим предназначен для UWB-приложений, позволяет реализовывать сложные сценарии с узкими импульсами и коротким временем нарастания и спада.
- Расширяемость – набор опций позволяет гибко перенастраивать R&S AFQ100B для решения специфических задач: для радиолокационных приложений, тестирования аппаратуры высокоскоростной связи стандарта ECMA-368, контроля коэффициента битовых ошибок и т.д.
Особенности
Благодаря максимальной тактовой частоте 300 МГц и памяти формы сигнала до 1 Гс, Rohde Schwarz AFQ100B способен генерировать длинные сигнальные последовательности. Высокая тактовая частота генератора обеспечивает необходимую полосу пропускания для поддержки систем беспроводной связи, таких как WiMAX, LTE и HSPA+ и пр. С помощью бесплатного ПО Toolbox на основе MATLAB можно преобразовывать числовые данные I/Q в файл формы сигнала и автоматически передавать их на прибор. Программные возможности WinIQSIM2 позволяют управлять генератором и создавать требуемые тестовые сигналы в соответствии с различными стандартами.
Режим работы генератора сигналов "Стандартный" или "Широкополосный" задается автоматически при загрузке сигнала, исходя из его тактовой частоты. В стандартном режиме производится автоматическая аппаратная передискретизация устройства для достижения максимальной тактовой частоты 300 МГц, При этом ширина полосы I/Q генератора составляет 100 МГц, что соответствует ширине полосы РЧ 200 МГц. В широкополосном режиме передискретизация повышает тактовую частоту до 600 МГц, с расширением полосы I/Q до 264 МГц и, соответственно, полосы пропускания до 528 МГц.
Купить генератор Rohde Schwarz AFQ100B, а также получить консультацию специалистов об особенностях и преимуществах данного изделия вы можете в нашем магазине, связавшись с нами по телефону или непосредственно через сайт – с помощью формы обратной связи или воспользовавшись чатом с онлайн-консультантом.
