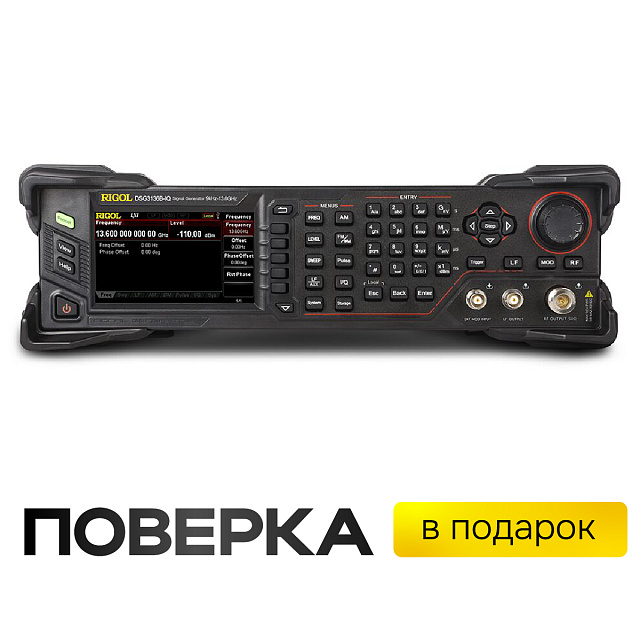

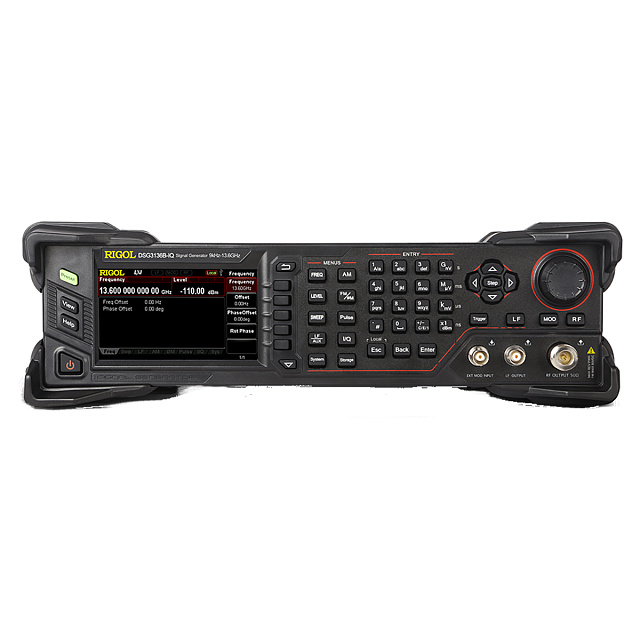

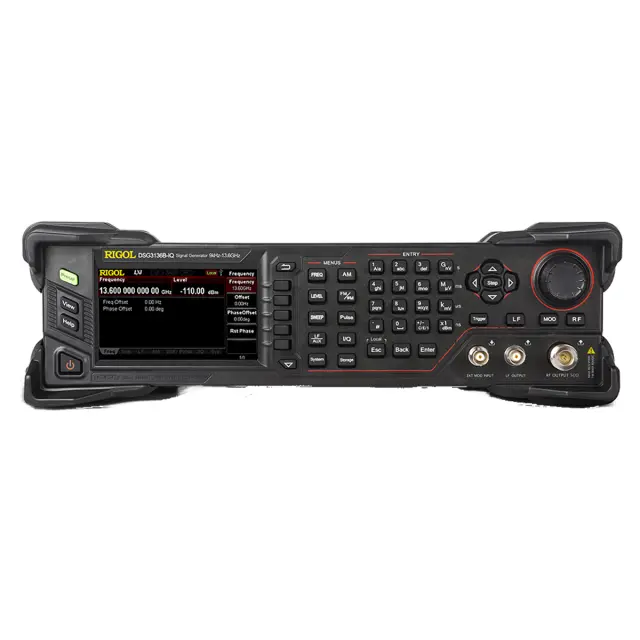

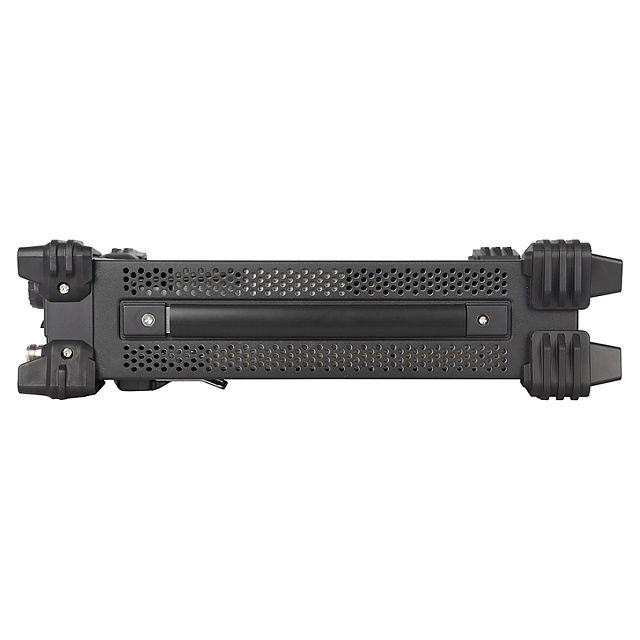

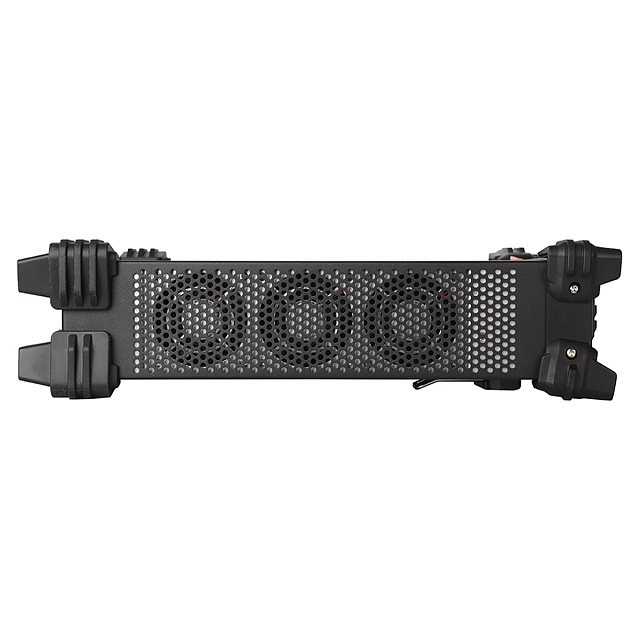

Генератор РЧ сигналов RIGOL DSG3136B-IQ

Оставить отзыв

Гарантия 3 года

Госреестр 92225-24

Артикул DSG3136B-IQ Код товара 119869

RIGOL DSG3136B-IQ - генератор РЧ сигналов

Характеристики

Госреестр:

92225-24

Диапазон частот:

9 кГц - 13,6 ГГц

Количество каналов:

Все характеристики Генераторы сигналов высокочастотные Rigol

2 269 752 ₽ Последняя цена

Поверка и опция в подарок до 30.09.2026 (DSG3000B-PUG)

Описание и характеристики
Сервис

Генератор РЧ сигналов RIGOL DSG3136B-IQ

О товаре
Характеристики

Высокочастотный генератор сигналов Rigol DSG3136B-IQ – многофункциональное лабораторное устройство, характеризующееся точностью, надежностью и стабильностью параметров, которое может использоваться для широкого круга задач, включая тестирование и отладку оборудования беспроводной передачи данных, коммуникационных систем, испытание объектов на ЭМС и т.д. В отличие от базовой модификации, помимо воспроизведения РЧ сигнала выбранной частоты и амплитуды, предусмотрена возможность формирования квадратурной модуляции в диапазоне от 50 МГц до 6,5 ГГц.

Конструкционные и функциональные особенности

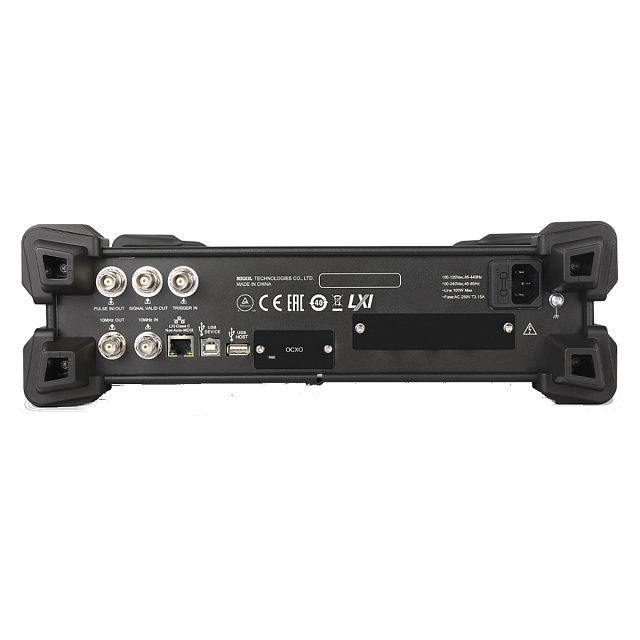

Выдача сигналов НЧ, РЧ и ввод-вывод импульсов производится через различные коннекторы генератора сигналов Rigol DSG3136B-IQ. Это исключает необходимость переключения линий, способствуя снижению износа разъемов в ходе эксплуатации. Встроенный аттенюатор с электронным управлением за счет отсутствия механических коммутационных элементов обладает длительным сроком службы. Для обеспечения совместной работы с другим лабораторным оборудованием прибор снабжен входом и выходом опорного сигнала, вводом синхронизации и портами для подключения к ПК и внешнему запоминающему устройству. Выход SIGNAL VALID OUTPUT обеспечивает возможность автоматического контроля достоверности выдаваемого сигнала.

Преимущества Rigol DSG3136B-IQ

Многофункциональность – кроме выдачи НЧ и РЧ сигналов, прибор способен выполнять функции внешнего модулирующего устройства, источника опорной частоты, а при установке дополнительных опций может работать в режиме импульсной модуляции, генерировать импульсы и последовательности в соответствии с заданными настройками.

Высокое качество сигнала – в линейке DSG высокочастотный генератор сигналов характеризуется наилучшим показателем стабильности частоты и наименьшим уровнем фазовых шумов, при наиболее широком диапазоне регулировки выходного уровня сигнала; предусмотрена возможность дополнительного оснащения источником опорного сигнала OCXO для улучшения точностных показателей.

Гибкое управление – основные функции активируются кнопками прямого доступа, тонкие настройки производятся через контекстное меню с задействованием навигационных клавиш, цифровая клавиатура обеспечивает быстрый ввод требуемых показателей, а поворотный энкодер позволяет производить точную регулировку.

Купить генератор РЧ сигналов RIGOL DSG3136B-IQ, а также получить консультацию специалистов об особенностях и преимуществах данного изделия вы можете в нашем магазине, связавшись с нами по телефону или непосредственно через сайт – с помощью формы обратной связи или воспользовавшись чатом с онлайн-консультантом.

Технические характеристики

	RIGOL DSG3136B-IQ
Диапазон частот	от 9 кГц до 13,6 ГГц
Диапазон частот сигналов с цифровой модуляцией	от 50 МГц до 6,5 ГГц
Разрешение	0,01 Гц
Скорость установки	<10 мс (тип.)
Внутренний источник опорной частоты
Частота опорного генератора	10 МГц
Точность калибровки	≤ 0,1 ppm ≤ 10 ppb (с опцией OCXO-B08)
Температурная стабильность, 25°С (диапазон от 0°С до 50°С)	<1 ppm <5 ppb (с опцией OCXO-B08)
Скорость старения	<1 ppm/год <30 ppb/год (с опцией OCXO-B08)
Выход внутреннего опорного генератора	частота	10 МГц
Выход внутреннего опорного генератора	уровень	от +5 дБ до +10 дБ
Вход для внешнего опорного генератора	частота	10 МГц
	уровень	от 0 дБ до +10 дБ
	максимальная девиация	±5 ppm
Свипирование по частоте
Режимы работы	пошаговый (шаги частоты с равным или логарифмическим интервалом)
Режимы работы	по списку (список с произвольным частотным шагом)
Режим	одиночный, непрерывный
Диапазон	полный частотный диапазон
Форма	треугольник, пила
Шаг изменения	линейный, логарифмический
Количество точек	пошаговый: от 2 до 65535 по списку: от 1 до 6001
Время экспозиции	от 20 мс до 100 с
Запуск	авто, ручной, внешний, по шине (USB, LAN)
Параметры спектра генерируемых сигналов
Гармонические искажения	Непрерывный режим
	2 МГц < f ≤ 6,5 ГГц, уровень ≤+13 дБм		< -30 дБн
	6,5 ГГц < f ≤ 12 ГГц, уровень ≤+10 дБм		< -30 дБн
	12 ГГц < f ≤ 13,6 ГГц, уровень ≤+2 дБм		< -30 дБн
Субгармонические искажения (непрерывный режим)	3,6 ГГц < f ≤13,6 ГГц		< -60 дБн
Негармонические искажения (непрерывный режим, уровень	100 кГц ≤ f ≤ 1,5 ГГц		< -60 дБн
	1,5 ГГц < f ≤ 3,6 ГГц		< -54 дБн
	3,6 ГГц < f ≤ 6,5 ГГц		< -48 дБн
	6,5 ГГц < f ≤ 13,6 ГГц		< -42 дБн
Собственный фазовый шум SSB (непрерывный режим, измер. Полоса 1 Гц, отстройка от несущей 20 кГц)	f = 1 ГГц		< -110 дБн/Г
	f = 6,5 ГГц		< -98 дБн/Гц
	f = 13,6 ГГц		< -92 дБн/Гц
Общие искажения (непрерывный режим, СКЗ f= 1 ГГц)	от 0,3 кГц до 3 кГц		< 10 Гц СКЗ
Общие искажения (непрерывный режим, СКЗ f= 1 ГГц)	от 0,03 кГц до 20 кГц		< 50 Гц СКЗ
Выходной уровень		нормированное	устанавливаемое
Max выходной уровень	9 кГц ≤ f ≤ 100 кГц		+5 дБм
	100 кГц ≤ f ≤1 МГц	+10 дБм	+15 дБм
	1 МГц < f ≤ 200 МГц	+13 дБм	+20 дБм
	200 МГц < f ≤3,6 ГГц	+13 дБм	+27 дБм
	3,6 ГГц < f ≤6,5 ГГц	+13 дБм	+20 дБм
	6,5 ГГц < f ≤12 ГГц	+10 дБм	+15 дБм
	12 ГГц < f ≤13,6 ГГц	+2 дБм	+10 дБм
Min выходной уровень	9 кГц ≤ f <100 кГц		-130 дБм
	100 кГц ≤ f ≤ 3,6 ГГц	-110 дБм	-130 дБм
	3,6 ГГц < f ≤ 6,5 ГГц	-110 дБм	-130 дБм
	6,5 ГГц < f ≤9 ГГц	-110 дБм	-130 дБм
	9 ГГц < f ≤13,6 ГГц	-90 дБм	-110 дБм
Абсолютная неопределенность уровня
Неопределенность уровня	от -60 до +13 дБм	от -90 до -60 дБм	от -110 до -90 дБм
9 кГц ≤ f < 100 кГц	≤0,7 дБ (тип.)	≤0,7 дБ (тип.)	≤0,7 дБ (тип.)
100 кГц ≤ f ≤ 200 МГц	≤0,7 дБ	≤0,9 дБ	≤1,1дБ
200 МГц < f ≤ 3,6 ГГц	≤0,7 дБ	≤0,9 дБ	≤1,1дБ
3,6 ГГц < f ≤ 6,5 ГГц	≤0,9 дБ	≤1,1 дБ	≤1,3 дБ
6,5 ГГц < f ≤9 ГГц	≤1,1 дБ	≤1,3 дБ	≤1,5 дБ
9 ГГц < f ≤12 ГГц	≤1,3 дБ	≤1,5 дБ
12 ГГц < f ≤13,6 ГГц	≤1,5 дБ	≤1,8 дБ
КСВН (от 1 МГц до 13,6 ГГц)	<1.8 (тип.)
Установка уровня
Время установки	≤5 мс (тип.) (частота фикс. температурный диапазон от 20°С до 30°С)
Макс. отраженная мощность
Макс. напряжение DC	50 В
Макс. мощность	1 Вт (от 1 МГц до 13,6 ГГц)
Свипирование по амплитуде
Режимы работы	пошаговый (шаги амплитуды с равным или логарифмическим интервалом); по списку (список с произвольным шагом)
Режим	одиночный, непрерывный
Диапазон	полный динамический диапазон
Форма	треугольник, пила
Шаг изменения	линейный
Количество точек	пошаговый: от 2 до 65535 по списку: от 1 до 6001
Время экспозиции	от 20 мс до 100 с
Запуск	авто, ручной, внешний, по шине (USB, LAN)
Внутренний модулирующий НЧ-генератор
Форма сигнала	синус, меандр
Диапазон частот	синус, свипирование по синусу	от DC до 200 кГц
Диапазон частот	меандр	от DC до 20 кГц
Разрешение по частоте	0.01 Гц
Диапазон амплитуд	AC	от 0 до 3 Впик
Диапазон амплитуд	DC	от -3 В до 3 В
Выходное напряжение	Разрешение по амплитуде	1 мВ
Совместимость модуляции
АМ	ЧМ, ФМ, ИМ
ЧМ	АМ, ИМ, I/Q (опция)
ФМ	АМ, ИМ, I/Q (опция)
ИМ	АМ, ЧМ, ФМ, I/Q (опция)
I/Q (опция)	ЧМ, ФМ, ИМ
Амплитудная модуляция
Источник	внутренний, внешний
Глубина	от 0 % до 100 %
Разрешение	0,1 %
Точность fмод=1 кГц	<4 % от установленного значения + 1 %
Искажения (fмод = 1 кГц, глубина <30%, уровень=0 дБм)	<3 % (тип.)
Неравномерность АЧХ ( глубина < 80%, DC/10 Гц до 100 кГц)	<3 дБ (ном.)
Частотная модуляция
Источник	внутренний, внешний
Max девиация	N × 1 МГц (ном.)
Разрешение	<0,1 % девиации или 1 Гц, что больше
Точность (fмод=1 кГц, внутренний источник модуляции)	<2 % от установленного значения + 20 Гц
Искажения (fмод=1 кГц, девиация = Nx50 кГц)	<2 % (тип.)
Неравномерность АЧХ (от DC/10 Гц до 100 кГц)	<3 дБ (ном.)
Фазовая модуляция
Источник	внутренний, внешний
Max девиация	N x 5 рад
Разрешение	<0,1 % девиации или 0.01 рад, что больше
Точность (fмод=1 кГц, внутренний источник модуляции)	<1 % установленного значения + 0,1 рад
Искажения (fмод=1 кГц, девиация = Nx5 рад)	<1 % (тип.)
Неравномерность АЧХ (от DC/10 Гц до 100 кГц)	<3 дБ (ном.)
Импульсная модуляция (опция DSG800-PUM)
Источник	внутренний, внешний
Коэффициент вкл/выкл	>70 дБ (100 кГц≤ f <1,5 ГГц)
Время нарастания/спада (10% / 90%)	<50 нс, 10 нс (тип.)
Частота следования импульсов	От DC до 1 МГц
Импульсный генератор (опция DSG800-PUM)
Режим работы	одиночный импульс, двойной импульс, генератор последовательностей (опция DSG800-PUG)
Период	диапазон от 40 нс 170 с разрешение 10 нс
Длительность	диапазон от 10 нс (170 с – 10 нс) разрешение 10 нс
Задержка запуска	диапазон от 10 нс 170 с разрешение 10 нс
Запуск	авто, внешний запуск, внешний стробирующий импульс, ручной, по шине (USB, LAN)
Генератор последовательностей (опция DSG800-PUG)
Количество импульсов	от 1 до 2047
Диапазон вкл/выкл	от 20 нс до 170 с
Повтор	от 1 до 256
I/Q модулятор (опция DSG800-IQ)
Диапазон несущих частот	50 МГц≤ f <1,5 ГГц
Источник	внутренний, внешний
Полоса частот РЧ	Внешняя модуляция
	Основная полоса (I или Q)	≤ 60 MГц (ном.)
	РЧ (I+Q)	≤ 120 MГц (ном.)
	Внутренняя модуляция
	Основная полоса (I или Q)	≤ 30 MГц (ном.)
	РЧ (I+Q)	≤ 40 MГц (ном.)
Подавление несущей	≥40 дБн (тип.)
Подавление боковых полос	Модуляция с полосой до 10 МГц	≥40 дБн (тип.)
Внешний I / Q вход	КСВН	<1.5
Внешний I / Q вход	Вход полной шкалы	СКЗ
Внешняя модуляция
Вектор ошибок (EMV)	16QAM, косинусный фильтр (α = 0.22), 4Мвыборок/с
	50 МГц ≤ f ≤ 1,5 ГГц (уровень ≤ 4дБм)	≤ 2 % СКЗ (тип.)
	QPSK, косинусный фильтр (α = 0.22), 4Мвыборок/с
	50 МГц ≤ f ≤ 1,5 ГГц (уровень ≤ 4дБм)	≤ 2 % СКЗ (тип.)
Внутренняя модуляция
Вектор ошибок (EMV)	CDMA2000/1xEV-D0, 1.2288 Mcps, частота от 800 до 900 MГц, от 1800 до 1900 MГц, уровень ≤4 дБм		≤ 2% (тип.)
Относительный уровень мощности в соседнем канале (ACPR)		≥ 70 дБ
I/Q генератор (Опция DSG800-IQ)
Выходной импеданс	50 Ом (ном.)
Выходное напряжение	диапазон	от 0.02 Вп-п до 1.5 Вп-п
Выходное напряжение	разрешение	1 мВ
Отклик по частоте отн.1 МГц	≤ 10MГц	< 0.5 дБ (ном.)
Отклик по частоте отн.1 МГц	≤ 30MГц	< 1 дБ (ном.)
I/Q нестабильность	аплитуда	≤ 10MГц	< 0.1 дБ (ном.)
	аплитуда	≤ 30MГц	< 0.2 дБ (ном.)
	нелинейность фазы	≤ 10MГц	200 пс (ном.)
	нелинейность фазы	≤ 30MГц	500 пс (ном.)
Динамический диапазон, свободный от паразитных составляющих (SFDR)	Синус	≤ 30MГц	> 50 дБ (ном.)
Память
Длина записи	от 1 до 16 Мвыборок за шаг
Разрешение	14 бит
Время загрузки 1 МВыборки	< 10 с (ном.)
Энергонезависимая память	1 Гб
Частота дискретизации
Диапазон	oт 1 кГц до 50 МГц, 100 МГц
Разрешение	0.01 Гц
Запуск
Запуск	авто, внешний запуск, ручной, по шине (USB, LAN)
Режимы работы	повтор, авто, автоповтор, одиночный
Задержка внешнего запуска
Диапазон	от 0 до (2в16-1)
Разрешение	1
Запрет внешнего запуска
Диапазон	от 0 до (2в16-1)
Разрешение	1
Ширина импульса	> 20 нс (ном.)
Вход внешнего запуска
Импеданс	1 кОм (ном.)
Разъем	BNC (розетка)
Уровень запуска	5 В TTL
Выход сигнала достоверности
Выходное напряжение	0 В / 3,3 В (ном.)
Разъем	BNC (розетка)
Выход свипирования
Выходное напряжение	от 0 до 10 В (ном.)
Разъем	BNC (розетка)
Вход или выход импульса
Импеданс	50 Ом
Амплитуда входа/выхода	0 В / 3,3 В (ном.)
Вход для внешнего опорного генератора (10 МГц)
Импеданс	50 Ом
Разъем	BNC (розетка)
Выход опорного генератора (10 МГц)
Импеданс	50 Ом
Разъем	BNC (розетка)
I/Q вход/выход (опция DSG800-IQ)
Импеданс	50 Ом
Разъем	BNC (розетка)
Общие характеристики
Тип дисплея	цветной 4,3’ TFT экран с разрешением 480 × 272
Питание	220 В ,50 Гц
Потребляемая мощность	100 Вт макс
Интерфейсы связи	USB host, USB device, LAN
Рабочий диапазон температур	от 10 °C до 50 °C
Габариты	364 х 112 х 420 мм
Вес	8,03 кг

Полные характеристики

Комплектация

1 Генератор сигналов RIGOL DSG3136B-IQ
2 Шнур питания

Документация

pdf

Технические характеристики

LNK

Сведения об утвержденном типе средств измерений в информационном фонде

pdf

Краткое руководство

pdf

Декларация о соответствии

pdf

Описание типа

pdf

Методика поверки
