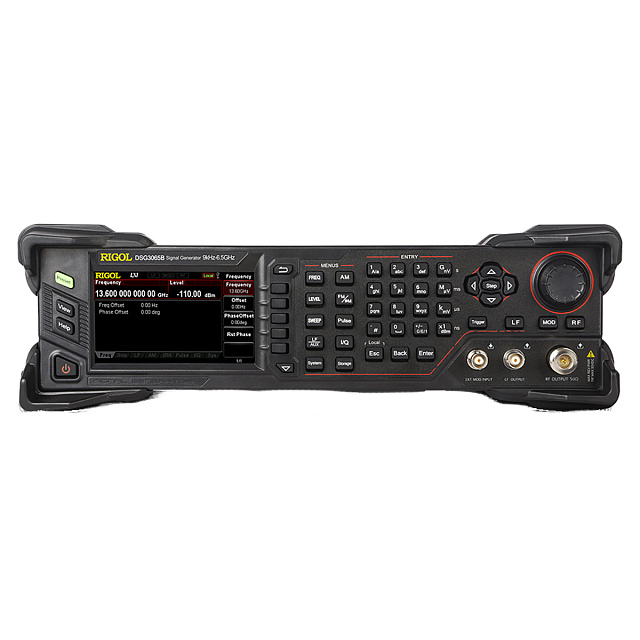

Генератор РЧ сигналов RIGOL DSG3065B
Оставить отзыв
Гарантия 3 года
Госреестр 92225-24
Артикул DSG3065B Код товара 119880
Характеристики
Госреестр:
92225-24
Диапазон частот:
9 кГц - 6,5 ГГц
Количество каналов:
1
1 261 762 ₽
Последняя цена
Актуальную цену уточняйте у менеджера
Rusgeocom
Поверка и опция в подарок до 30.09.2026 (DSG3000B-PUG)
Генератор РЧ сигналов RIGOL DSG3065B
Технические характеристики
RIGOL DSG3065B | |||
|---|---|---|---|
Диапазон частот | от 9 кГц до 6,5 ГГц | ||
Разрешение | 0,01 Гц | ||
Скорость установки | <10 мс (тип.) | ||
Фазовый сдвиг | настраиваемый, с шагом 0,01° | ||
Внутренний источник опорной частоты | |||
Частота опорного генератора | 10 МГц | ||
Точность калибровки | ≤ 0,1 ppm ≤ 10 ppb (с опцией OCXO-B08) | ||
Температурная стабильность, 25°С (диапазон от 0°С до 50°С) | <1 ppm <5 ppb (с опцией OCXO-B08) | ||
Скорость старения | <1 ppm/год <30 ppb/год (с опцией OCXO-B08) | ||
Выход внутреннего опорного генератора | частота | 10 МГц | |
уровень | от +5 дБ до +10 дБ | ||
Вход для внешнего опорного генератора | частота | 10 МГц | |
уровень | от 0 дБ до +10 дБ | ||
максимальная девиация | ±5 ppm | ||
Свипирование по частоте | |||
Режимы работы | пошаговый (шаги частоты с равным или логарифмическим интервалом) | ||
по списку (список с произвольным частотным шагом) | |||
Режим | одиночный, непрерывный | ||
Диапазон | полный частотный диапазон | ||
Форма | треугольник, пила | ||
Шаг изменения | линейный, логарифмический | ||
Количество точек | пошаговый: от 2 до 65535 по списку: от 1 до 6001 | ||
Время экспозиции | от 20 мс до 100 с | ||
Запуск | авто, ручной, внешний, по шине (USB, LAN) | ||
Параметры спектра генерируемых сигналов | |||
Гармонические искажения | < -30 дБн, (непрерывный режим, 2 МГц < f ≤ 6,5 ГГц, уровень ≤+13 дБм) | ||
Субгармонические искажения (непрерывный режим) | 3,6 ГГц < f ≤13,6 ГГц | < -60 дБн | |
Негармонические искажения (непрерывный режим, уровень | 100 кГц ≤ f ≤ 1,5 ГГц | < -60 дБн | |
1,5 ГГц < f ≤ 3,6 ГГц | < -54 дБн | ||
3,6 ГГц < f ≤ 6,5 ГГц | < -48 дБн | ||
Собственный фазовый шум SSB (непрерывный режим, измер. Полоса 1 Гц, отстройка от несущей 20 кГц) | f = 1 ГГц | < -110 дБн/Г | |
f = 6,5 ГГц | < -98 дБн/Гц | ||
Общие искажения (непрерывный режим, СКЗ f= 1 ГГц) | от 0,3 кГц до 3 кГц | < 10 Гц СКЗ | |
от 0,03 кГц до 20 кГц | < 50 Гц СКЗ | ||
Выходной уровень | нормированное | устанавливаемое | |
Max выходной уровень | 9 кГц ≤ f ≤ 100 кГц | +5 дБм | |
100 кГц ≤ f ≤1 МГц | +10 дБм | +15 дБм | |
1 МГц < f ≤ 200 МГц | +13 дБм | +20 дБм | |
200 МГц < f ≤3,6 ГГц | +13 дБм | +27 дБм | |
3,6 ГГц < f ≤6,5 ГГц | +13 дБм | +20 дБм | |
3,6 ГГц < f ≤6,5 ГГц | +13 дБм | +20 дБм | |
Min выходной уровень | 9 кГц ≤ f <100 кГц | -130 дБм | |
100 кГц ≤ f ≤ 3,6 ГГц | -110 дБм | -130 дБм | |
3,6 ГГц < f ≤ 6,5 ГГц | -110 дБм | -130 дБм | |
Разрешение | 0,01 дБ | ||
Абсолютная неопределенность уровня | |||
Неопределенность уровня | от -60 до +13 дБм | от -90 до -60 дБм | от -110 до -90 дБм |
9 кГц ≤ f < 100 кГц | ≤0,7 дБ (тип.) | ≤0,7 дБ (тип.) | ≤0,7 дБ (тип.) |
100 кГц ≤ f ≤ 200 МГц | ≤0,7 дБ | ≤0,9 дБ | ≤1,1дБ |
200 МГц < f ≤ 3,6 ГГц | ≤0,7 дБ | ≤0,9 дБ | ≤1,1дБ |
3,6 ГГц < f ≤ 6,5 ГГц | ≤0,9 дБ | ≤1,1 дБ | ≤1,3 дБ |
КСВН (от 1 МГц до 13,6 ГГц) | <1.8 (тип.) | ||
Установка уровня | |||
Время установки | ≤5 мс (тип.) (частота фикс. температурный диапазон от 20°С до 30°С) | ||
Макс. отраженная мощность | |||
Макс. напряжение DC | 50 В | ||
Макс. мощность | 1 Вт (от 1 МГц до 6.5 ГГц) | ||
Свипирование по амплитуде | |||
Режимы работы | пошаговый (шаги амплитуды с равным или логарифмическим интервалом); по списку (список с произвольным шагом) | ||
Режим | одиночный, непрерывный | ||
Диапазон | полный динамический диапазон | ||
Форма | треугольник, пила | ||
Шаг изменения | линейный | ||
Количество точек | пошаговый: от 2 до 65535 по списку: от 1 до 6001 | ||
Время экспозиции | от 20 мс до 100 с | ||
Запуск | авто, ручной, внешний, по шине (USB, LAN) | ||
Внутренний модулирующий НЧ-генератор | |||
Форма сигнала | синус, меандр | ||
Диапазон частот | синус, свипирование по синусу | от DC до 200 кГц | |
меандр | от DC до 20 кГц | ||
Разрешение по частоте | 0.01 Гц | ||
Диапазон амплитуд | AC | от 0 до 3 Впик | |
DC | от -3 В до 3 В | ||
Выходное напряжение | Разрешение по амплитуде | 1 мВ | |
Совместимость модуляции | |||
АМ | ЧМ, ФМ, ИМ | ||
ЧМ | АМ, ИМ, I/Q (опция) | ||
ФМ | АМ, ИМ, I/Q (опция) | ||
ИМ | АМ, ЧМ, ФМ, I/Q (опция) | ||
I/Q (опция) | ЧМ, ФМ, ИМ | ||
Амплитудная модуляция | |||
Источник | внутренний, внешний | ||
Глубина | от 0 % до 100 % | ||
Разрешение | 0,1 % | ||
Точность fмод=1 кГц | <4 % от установленного значения + 1 % | ||
Искажения (fмод = 1 кГц, глубина <30%, уровень=0 дБм) | <3 % (тип.) | ||
Неравномерность АЧХ ( глубина < 80%, DC/10 Гц до 100 кГц) | <3 дБ (ном.) | ||
Частотная модуляция | |||
Источник | внутренний, внешний | ||
Max девиация | N × 1 МГц (ном.) | ||
Разрешение | <0,1 % девиации или 1 Гц, что больше | ||
Точность (fмод=1 кГц, внутренний источник модуляции) | <2 % от установленного значения + 20 Гц | ||
Искажения (fмод=1 кГц, девиация = Nx50 кГц) | <2 % (тип.) | ||
Неравномерность АЧХ (от DC/10 Гц до 100 кГц) | <3 дБ (ном.) | ||
Фазовая модуляция | |||
Источник | внутренний, внешний | ||
Max девиация | N x 5 рад | ||
Разрешение | <0,1 % девиации или 0.01 рад, что больше | ||
Точность (fмод=1 кГц, внутренний источник модуляции) | <1 % установленного значения + 0,1 рад | ||
Искажения (fмод=1 кГц, девиация = Nx5 рад) | <1 % (тип.) | ||
Неравномерность АЧХ (от DC/10 Гц до 100 кГц) | <3 дБ (ном.) | ||
Импульсная модуляция (опция DSG800-PUM) | |||
Источник | внутренний, внешний | ||
Коэффициент вкл/выкл | >70 дБ (100 кГц≤ f <1,5 ГГц) | ||
Время нарастания/спада (10% / 90%) | <50 нс, 10 нс (тип.) | ||
Частота следования импульсов | От DC до 1 МГц | ||
Импульсный генератор (опция DSG800-PUM) | |||
Режим работы | одиночный импульс, двойной импульс, генератор последовательностей (опция DSG800-PUG) | ||
Период | диапазон от 40 нс 170 с разрешение 10 нс | ||
Длительность | диапазон от 10 нс (170 с – 10 нс) разрешение 10 нс | ||
Задержка запуска | диапазон от 10 нс 170 с разрешение 10 нс | ||
Запуск | авто, внешний запуск, внешний стробирующий импульс, ручной, по шине (USB, LAN) | ||
Генератор последовательностей (опция DSG800-PUG) | |||
Количество импульсов | от 1 до 2047 | ||
Диапазон вкл/выкл | от 20 нс до 170 с | ||
Повтор | от 1 до 256 | ||
Внешняя модуляция | |||
Вектор ошибок (EMV) | 16QAM, косинусный фильтр (α = 0.22), 4Мвыборок/с | ||
50 МГц ≤ f ≤ 1,5 ГГц (уровень ≤ 4дБм) | ≤ 2 % СКЗ (тип.) | ||
QPSK, косинусный фильтр (α = 0.22), 4Мвыборок/с | |||
50 МГц ≤ f ≤ 1,5 ГГц (уровень ≤ 4дБм) | ≤ 2 % СКЗ (тип.) | ||
Внутренняя модуляция | |||
Вектор ошибок (EMV) | CDMA2000/1xEV-D0, 1.2288 Mcps, частота от 800 до 900 MГц, от 1800 до 1900 MГц, уровень ≤4 дБм | ≤ 2% (тип.) | |
Относительный уровень мощности в соседнем канале (ACPR) | ≥ 70 дБ | ||
Память | |||
Длина записи | от 1 до 16 Мвыборок за шаг | ||
Разрешение | 14 бит | ||
Время загрузки 1 МВыборки | < 10 с (ном.) | ||
Энергонезависимая память | 1 Гб | ||
Частота дискретизации | |||
Диапазон | oт 1 кГц до 50 МГц, 100 МГц | ||
Разрешение | 0.01 Гц | ||
Запуск | |||
Запуск | авто, внешний запуск, ручной, по шине (USB, LAN) | ||
Режимы работы | повтор, авто, автоповтор, одиночный | ||
Задержка внешнего запуска | |||
Диапазон | от 0 до (2в16-1) | ||
Разрешение | 1 | ||
Запрет внешнего запуска | |||
Диапазон | от 0 до (2в16-1) | ||
Разрешение | 1 | ||
Ширина импульса | > 20 нс (ном.) | ||
Вход внешнего запуска | |||
Импеданс | 1 кОм (ном.) | ||
Разъем | BNC (розетка) | ||
Уровень запуска | 5 В TTL | ||
Выход сигнала достоверности | |||
Выходное напряжение | 0 В / 3,3 В (ном.) | ||
Разъем | BNC (розетка) | ||
Выход свипирования | |||
Выходное напряжение | от 0 до 10 В (ном.) | ||
Разъем | BNC (розетка) | ||
Вход или выход импульса | |||
Импеданс | 50 Ом | ||
Амплитуда входа/выхода | 0 В / 3,3 В (ном.) | ||
Вход для внешнего опорного генератора (10 МГц) | |||
Импеданс | 50 Ом | ||
Разъем | BNC (розетка) | ||
Выход опорного генератора (10 МГц) | |||
Импеданс | 50 Ом | ||
Разъем | BNC (розетка) | ||
Общие характеристики | |||
Тип дисплея | цветной 4,3’ TFT экран с разрешением 480 × 272 | ||
Питание | 220 В ,50 Гц | ||
Потребляемая мощность | 100 Вт макс | ||
Интерфейсы связи | USB host, USB device, LAN | ||
Рабочий диапазон температур | от 10 °C до 50 °C | ||
Габариты | 364 х 112 х 420 мм | ||
Вес | 8,03 кг | ||
Комплектация
- 1 Генератор сигналов RIGOL DSG3065B
- 2 Шнур питания
