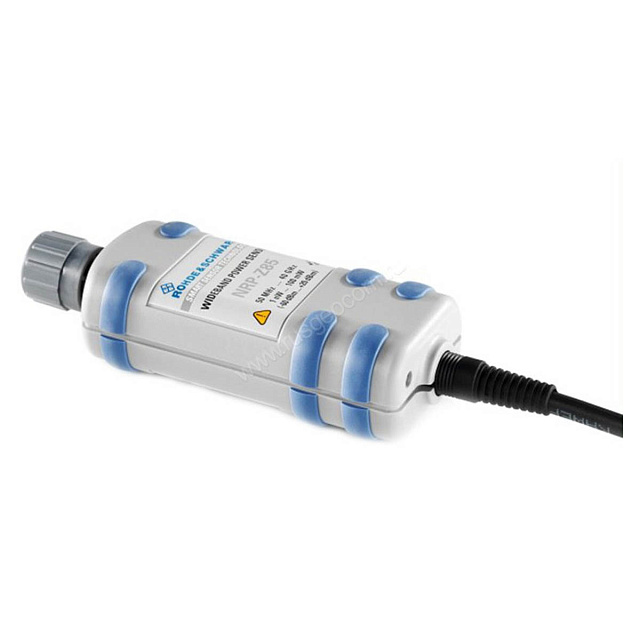

Датчик поглощаемой мощности Rohde Schwarz NRP-Z85 2,92 мм

оставить отзыв
Код товара 86656
R S NRP-Z85 2,92 мм
R S NRP-Z85 2,92 мм
Основные характеристики
Артикул:
1411.7501.02
Госреестр:
48412-11
Гарантия:
1 месяц
Диапазон частот:
от 50 МГц до 40 ГГц
Диапазон мощности:
 от -60 до +20 дБмВт
Все характеристики
Краткое описание . Измерения мощности играют важную роль на всех этапах разработки любого РЧ- или...
Перейти к описанию
Цена с НДС
По запросу
Под заказ
Описание
Характеристики
Комплектация
Скачать
Отзывы

Краткое описание

Измерения мощности играют важную роль на всех этапах разработки любого РЧ- или СВЧ-оборудования – от обычных мобильных телефонов до сложных радиолокационных систем. Нет ничего удивительного в том, что для решения разных задач используются различные виды модуляции сигнала и уплотнения передаваемой информации. Исходя из этого, правильный выбор системы измерения РЧ- или СВЧ-мощности становится более сложной задачей. Датчики мощности (первичные преобразователи мощности) рассчитаны на работу с определенными типами сигналов и на определенные виды модуляции, а измерители мощности разрабатываются с учетом требований пользователя к представлению (отображению) результатов измерений. Датчики мощности R&S NRP идеально подходят для повседневной работы и в исследовательской лаборатории, и на производстве, и не говоря уж об анализе сигналов в системах радиосвязи последнего поколения.

Основные свойства

  • Динамический диапазон от -70 до +45 дБм;
  • Широчайший диапазон рабочих частот до 110 ГГц;
  • Высокоточные измерения: средней мощности независимо от полосы и типа модуляции; измерения мощности пакетных сигналов; измерения в отдельных временных слотах систем с временным разделением каналов; детектирование импульсов с длительностью до 50 нс и с высокой частотой следования;
  • Использование Г-коррекции и коррекции S-параметров для минимизации рассогласования источника сигнала и датчика;
  • 2-летний цикл калибровки;
  • Широкие возможности взаимодействия:
    • С измерителем мощности NRP2,
    • С другими измерительными приборами Rohde&Schwarz,
    • С компьютером по интерфейсам USB или LAN,
    • С устройствами на базе Android.

Обзор технологий

Своей гибкостью семейство датчиков мощности R&S NRP в первую очередь обязано технологии SMART SENSOR TECHNOLOGY, имеющей очевидные преимущества над традиционными технологиями за счет высокого отношения сигнал/шум во всем диапазоне, пренебрежимо малых задержек и прерываний при переключении сигнальных трактов, а также способности анализировать тестовые сигналы во временной области в пределах имеющейся видеополосы.

Компания Rohde&Schwarz предлагает широкую линейку датчиков мощности с различными технологиями измерений. В свою очередь, инженеры должны быстро ориентироваться в вопросах выбора и конфигурации датчиков, чтобы обеспечить уверенность в достоверности и точности результатов измерений.

Широкополосные датчики (R&S®NRP-Z8x)

Эти диодные датчики обладают шириной полосы видеосигнала 30 МГц, временем нарастания 13 нс, частотой дискретизации в реальном масштабе времени 80 млн отсчетов/с, внутренним и внешним запуском. Такое сочетание характеристик позволяет детектировать импульсы длительностью до 50 нс с высокой частотой следования и с быстро меняющимся уровнем мощности. Среди других преимуществ широкополосных датчиков хочется отметить быстродействующую функцию статистической обработки и возможность автоматического определения параметров импульсов.
