КРЕДО ВЕКТОРИЗАТОР - программа для векторизации растровых изображений (крупномасштабных топографических планов, топографических карт, ортофотопланов на основе аэрофото- и космической съемки) и создания цифровой модели местности на их основе.
В программе КРЕДО ВЕКТОРИЗАТОР можно пользоваться всеми функциональными возможностями программы ТРАНСФОРМ, при наличии лицензии программы ТРАНСФОРМ версии 4.2.
Программа КРЕДО ВЕКТОРИЗАТОР обеспечивает широкие возможности обработки растровых изображений для подготовки к векторизации: уменьшение зернистости, удаление шумов, наложение фильтров, цветоделение и извлечение контуров объектов. В программе предусмотрены удобные инструменты бинаризации растров, позволяющие сразу оценить результат при выборе порога бинаризации. Результатом этапа подготовки к векторизации являются черно-белые растры с четкими линиями без шумов.
КРЕДО ВЕКТОРИЗАТОР обеспечивает качественную векторизацию черно-белых растровых топографических планов, отсканированных с разрешением не менее 300 dpi. На точность распознавания существенное влияние оказывает и качество отрисовки элементов плана. Также можно выполнять векторизацию топографических карт, отдельных элементов на ортофотопланах.
ИСХОДНЫЕ ДАННЫЕ
В качестве исходных могут быть использованы следующие виды данных:
- проекты в формате CVD;
- проекты в форматах CREDO TMD версий 3.x–4.2;
- схемы, планы, планшеты, листы топокарт, иные картматериалы в следующих форматах: BMP, GIF, TIFF (GeoTIFF), JPEG, JPEG2000, PNG, CRF, ECW, RSW, PRF;
- растровые файлы BMP, GIF, TIFF, PNG, JPEG, JPEG2000, ECW с внешними файлами-спутниками привязок в форматах MapInfo (TAB), Worldfile (wld, bpw, jgw, pgw, tfw, EWW), CREDO DOS (TIE), OziExplorer (MAP);
- растровые файлы с встроенной информацией о привязке в форматах CRF, ECW, RSW, TIFF (GeoTIFF).
ФУНКЦИОНАЛЬНЫЕ ВОЗМОЖНОСТИ
Программа КРЕДО ВЕКТОРИЗАТОР включает в себя большой набор инструментов обработки изображений, позволяющих быстро и эффективно подготовить исходные растровые изображения к векторизации. Они позволяют убрать отдельные пиксели шумов на черно-белых растрах, уменьшить зернистость цветных изображений, выполнить цветоделение и выделение контуров объектов. Конечным этапом подготовки исходных растров является черно-белое изображение с минимальным уровнем шума, содержащее тонкие линии и (в случае топографических планов) точечные объекты и отметки высот.
Программа позволяет подготовить, обработать и векторизовать растровые крупномасштабные топографические планы в автоматическом, полуавтоматическом, а также ручном (интерактивном) режиме. Распознавание отметок высот и точечных тематических объектов по образцу с растра выполняется в автоматическом режиме с удобной интерактивной проверкой корректности распознавания. Линейные объекты векторизуются мощным инструментом интерактивной векторизации, позволяющим комбинировать "склеивание" линии из больших автоматически векторизуемых участков и ручную прорисовку сложных мест с наложениями линий. В некоторых случаях интерактивная векторизация нецелесообразна, для получения результата можно воспользоваться инструментами вычерчивания ситуации, позволяющими быстро векторизовать растр вручную. Для удобства векторизации можно настроить цветовую палитру для отображения черно-белых растров, например, зеленые пиксели на прозрачном фоне.
Основные функции:
- сканирование картографических материалов, модификация палитры полученных изображений;
- чтение и отображение растровых файлов с выбором масштаба;
- элементы редактирования фрагментов растровых изображений (изменение цветности, контрастности, карандаш, заливка и т.п.);
- взаимная ориентация растровых фрагментов;
- поддержка локальной системы координат или систем координат в проекциях Поперечно-цилиндрическая Меркатора, Меркатора, ПсевдоМеркатора, Коническая Ламберта, Ортографическая, Композиционная и ряда других;
- выделение растрового фрагмента из общего растрового поля;
- замена выбранного цвета пикселей на другой цвет;

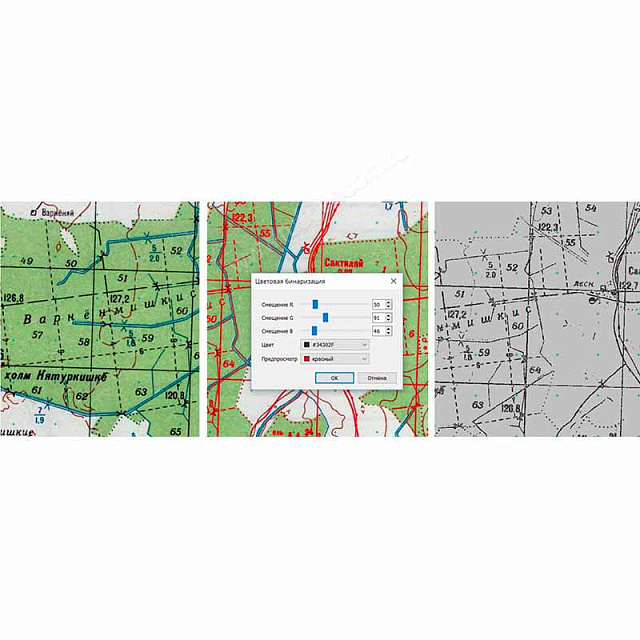

- выполнение цветоделения – извлечение пикселей заданного цвета с порогом в черно-белое растровое изображение
- управление прозрачностью фрагментов;
- повышение качества изображения и удаление шума (уменьшение зернистости цветных изображений, удаление одиночных изолированных пикселей или небольших белых пятен на черно-белых растрах с помощью простых морфологических операций или мощного инструмента
- фильтрации шума, учитывающего размер и форму пятен);

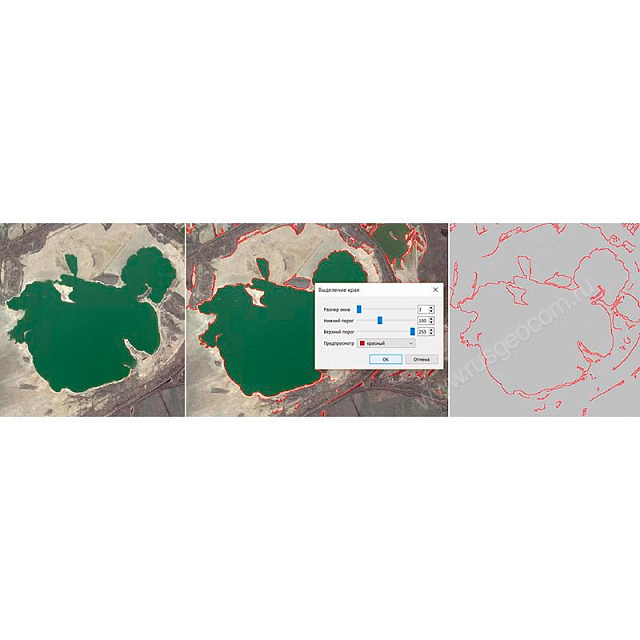

- извлечение контуров объектов из цветных изображений для последующей векторизации
- просмотр WEB-изображения из сервисов GOOGLE MAPS, Bing в пользовательской системе координат, основанной на одном из датумов: WGS-84, СК-42, СК-95 и т.д.;
- сохранение выбранной области просматриваемого WEB-изображения Google Maps в файл с одновременной загрузкой его в программу в пользовательской системе координат;
- печать растрового поля или выбранного фрагмента с разбивкой на листы в выбранном масштабе;
- автоматический поиск и распознавание значений высот отметок на растровых топографических планах;
- создание точек с высотой, равной распознанному значению по результатам распознавания отметок;
- автоматический поиск на растре и создание точечных тематических объектов по образцу с растра;
- интерактивная векторизация горизонталей и линейных тематических объектов;
- автоматическая векторизация растрового фрагмента в набор векторных линий;
- интерактивное распознавание текстов;
- инструменты ручного вычерчивания ситуации с вспомогательными функциями: привязка к различным характерным точкам объектов, полярное отслеживание, автоматическое выпрямление углов и др.
РЕЗУЛЬТАТЫ
Основным результатом работы в программе является цифровая модель местности, полученная по результатам векторизации топографического плана. Её можно экспортировать в форматы:
Доступен экспорт участка, выбранного прямоугольной маской, отдельных фрагментов или всего растрового поля в различные растровые форматы с информацией о привязке (геопозиционировании).
Для выпуска проектной документации в соответствии с действующими нормативными документами в программу встроен компоновщик чертежей. Он позволяет разместить на стандартных листах отдельные растровые фрагменты произвольной формы, оформить листы чертежей в соответствии с ГОСТом, дополнить чертеж надписями, разбить чертеж формата, превышающего формат печатающего устройства, на склеиваемые листы. Печать производится в масштабе съемки. Подготовленный в программе КРЕДО ВЕКТОРИЗАТОР чертеж можно сохранить в файл, что позволяет создавать электронные архивы чертежей.
Системно-технические требования:
Процессор: Intel Core 2 Duo 2,4 ГГц или более производительный..
ОЗУ: не менее 2 ГБ.
Видеоподсистема: графический ускоритель на базе графического процессора класса NVIDIA GeForce 6600 или ADM Radeon Х700 или более производительные.
Операционная система:
- Microsoft Windows 7 Service Pack 1,
- Microsoft Windows 7 x64 Service Pack 1,
- Microsoft Windows 8.1,
- Microsoft Windows 8.1 x64,
- Microsoft Windows 10 x64,
- Microsoft Windows 10 x86.
Примечания:
- Для обеспечения функционирования программного продукта требуется Система защиты Эшелон II, включающая аппаратный ключ защиты USB. Аппаратный ключ защиты может быть установлен как на том же компьютере, где запускаются приложения, так и на одном из компьютеров сети организации.
