В программе ОТКОС решаются задачи анализа устойчивости земляного полотна при проектировании оснований зданий и сооружений, а также автомобильных дорог.

С программой поставляется начальная база из песчаных и пылевато-глинистых грунтов, которую можно дополнять новыми грунтами и уточнять их физико-механические характеристики.

ФОРМИРОВАНИЕ И КОРРЕКТИРОВКА БАЗЫ ДАННЫХ ПО ГРУНТАМ

Метод определения параметров добавляемого грунта устанавливается в соответствии с полнотой исходных данных и в зависимости от способа их получения.

По лабораторным испытаниям – расчетные параметры грунтов принимаются на основе статистической обработки результатов лабораторных испытаний. Метод рекомендуется при обследовании существующих насыпей и выемок. Это самый надежный метод, например, для реконструкции или для детального проектирования земляного полотна в сложных грунтово-геологических условиях.

При создании грунта пользователя по лабораторным испытаниям реализована возможность задания всех физико–механических характеристик грунта без перерасчета. Поля параметров доступны для редактирования.

Минимум данных – расчетные параметры прочности грунтов принимаются по литературным и справочным источникам. Метод рекомендуется для предварительных оценок устойчивости откосов выемок и насыпей при недостаточности данных.

Добавленные грунты можно экспортировать в отдельный файл, для последующего использования в других проектах.

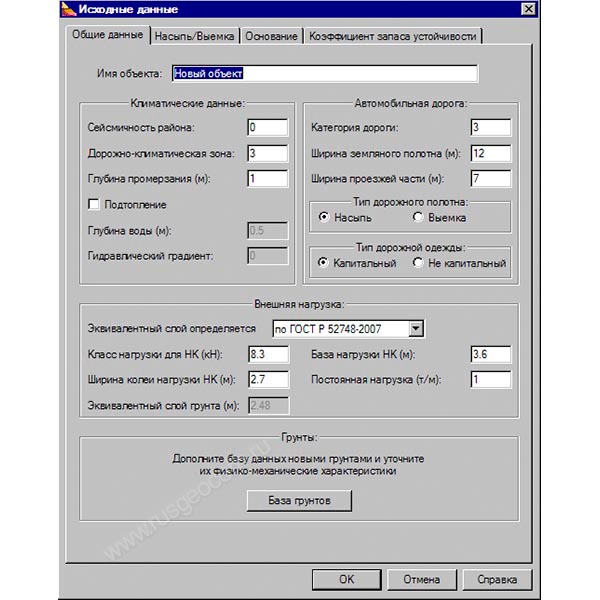

ИСХОДНЫЕ ДАННЫЕ

Исходными данными для выполнения задачи по оценке устойчивости земляного полотна служат:

  • общие данные по объекту;
  • данные по конструкции и грунтам земляного полотна;
  • данные по грунтам основания.

ОСНОВНЫЕ ФУНКЦИИ

В программе ОТКОС решаются задачи механики грунтов и выполняются расчеты устойчивости откосов, в том числе:

  • Расчет толщины эквивалентного слоя грунта по ГОСТ Р 52748-2007 (от нормативной нагрузки НК).

Толщина эквивалентного слоя грунта Нэ, м при расчете устойчивости откосов насыпи от нагрузки транспортных средств (от нормативной нагрузки НК) вычисляют по формуле ГОСТ Р 52748-2007 п. 5.2.2 :

  • где K – класс нагрузки НК, кН,
  • D – база нагрузки НК, м,
  • С – ширина нагрузки НК, м,
  • γ_гр – удельный вес грунта, кН/м3.
  • Расчет толщины эквивалентного слоя по классическому методу (с учетом различных методических рекомендаций, пособий и др. нормативных документов).
  • Задание пользователем толщины эквивалентного слоя.

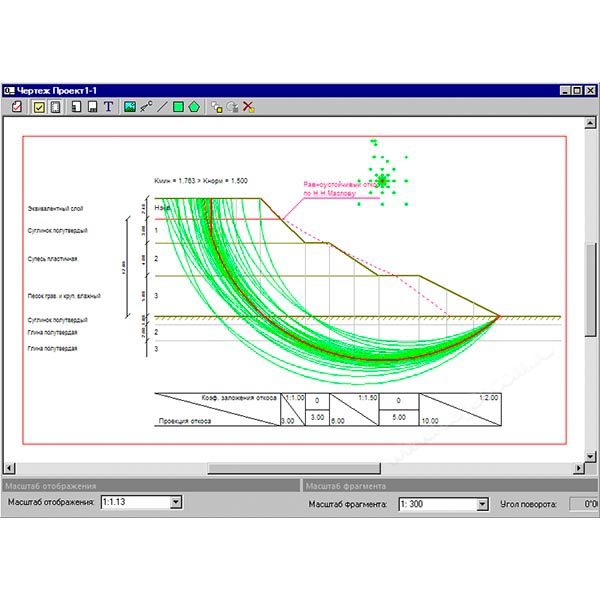

  • Поиск опасной кривой скольжения методом покоординатного спуска.
  • Расчет устойчивости земляного полотна по модифицированному методу Терцаги для каждой кривой скольжения, в том числе:
  • разбивка оползающего массива на блоки,
  • расчет площади и веса блоков с учетом параметров каждого слоя земляного полотна в каждом блоке,
  • расчет сдвигающих сил, сил трения и сцепления в каждом блоке,
  • расчет сдвигающих и удерживающих моментов.

Расчет устойчивости насыпи, в т.ч. насыпи на слабом основании с использованием армирующих прослоек из геосинтетических материалов по расчетным схемам и формулам в соответствии с ОДМ 218.5.003-2010 "Рекомендации по применению геосинтетических материалов при строительстве и ремонте автомобильных дорог. Федеральное дорожное агентство (РОСАВТОДОР), Москва 2010". В зависимости от местоположения геосинтетических материалов выполняются расчеты в соответствии с разделами:

  • для армоэлементов на слабом основании при расчете дефицита удерживающих сил на уровне основания – Раздел 8.
  • Для армоэлементов в насыпи – Раздел 11.
  • Применение геосинтетических материалов для обеспечения устойчивости на откосах — Раздел 8 п.б "Назначение конструктивных решений".
  • Расчет параметров равноустойчивого откоса по методу Н.Н. Маслова;
  • Расчет устойчивости подтопленной насыпи.
  • Расчет с учетом сейсмического воздействия.
  • Расчет местной устойчивости откосов земляного полотна.

Результаты расчетов могут быть представлены также в виде отчетов, состав которых уточняется пользователем

При этом в отчет попадают данные по внешней нагрузке, данные по армированию насыпи и основания, данные по геосинтетическим материалам.

Системно-технические требования:

Процессор: Intel Pentium 4 1.6 ГГц или совместимый (рекомендуется Intel Core 2 Duo 2,4 ГГц).

ОЗУ: не менее 512 МБ (рекомендуется 2 ГБ ).

Видеоподсистема: графический ускоритель на базе графического процессора класса NVIDIA GeForce2 MX или ATI Radeon 64, объем видеопамяти 64 МБ (рекомендуется 128 МБ).

Операционная система:

  • Microsoft Windows 7 Service Pack 1,
  • Microsoft Windows 7 64-bit edition Service Pack 1,
  • Microsoft Windows 8.1,
  • Microsoft Windows 8.1 x64,
  • Microsoft Windows 10 x64,
  • Microsoft Windows 10 x86.
