Векторный анализатор цепей Кобальт C4409

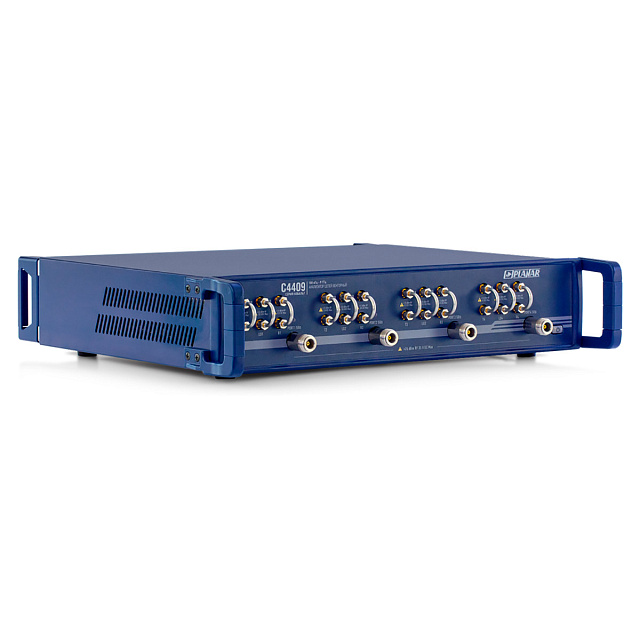

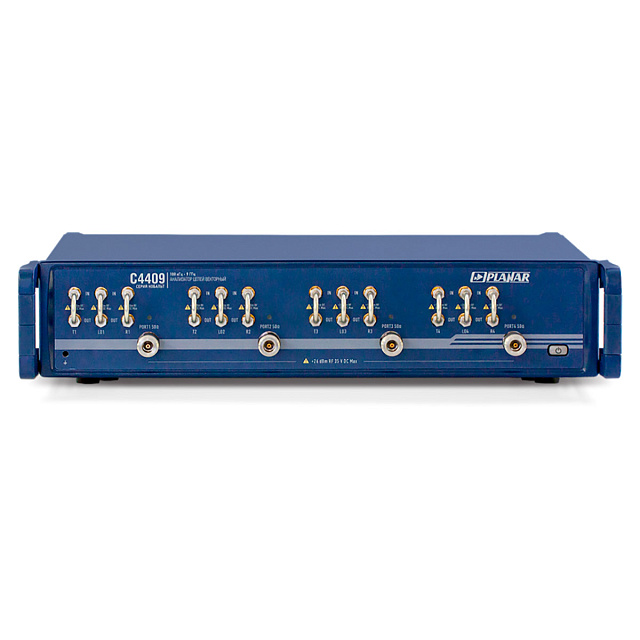

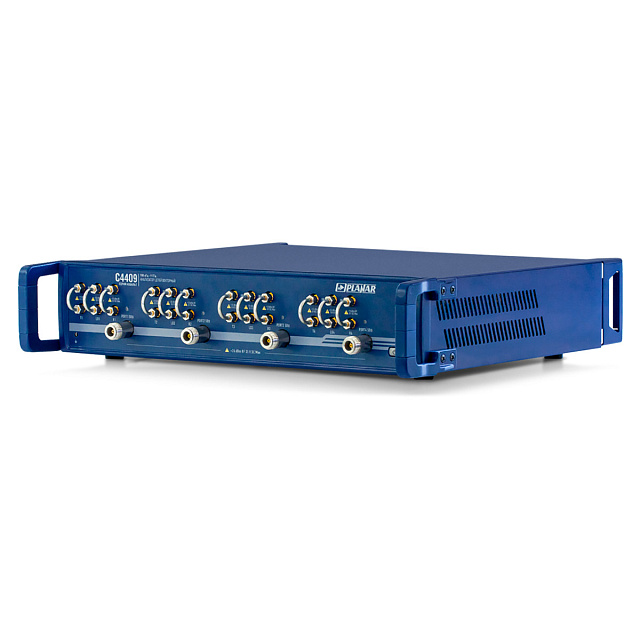

Анализатор цепей векторный Planar C4409 работает в полосе частот от 0,1 МГц до 9 ГГц и оснащается четырьмя измерительными портами. Это гибкий высокопроизводительный инструмент для точных измерений метрологического уровня в СВЧ диапазоне с воспроизводимыми результатами.
Одним из преимуществ векторного анализатора цепей является возможность совместного использования с подключаемыми модулями расширения диапазона частот серий FEV и TFE, что открывает доступ к микроволновым измерениям и позволяет не тратить средства не приобретение более дорогих широкодиапазонных устройств. Для обработки данных, отображения и анализа результатов задействуются мощности внешнего ПК, для чего в комплект поставки включено соответствующее программное обеспечение.
Функциональные возможности
Четырехпортовый анализатор цепей Planar C4409 позволяет отслеживать полный перечень параметров S-матрицы: от S11 до S44, с выводом показаний для каждого из 16 каналов в виде диаграмм с графиками с индивидуальными настройками в отдельных окнах. Доступна опция отображения результатов измерений во временной области, которая имитирует обычную рефлектометрию путем реализации преобразования Chirp-Z с разными формами окон, позволяя моделировать реакцию исследуемого устройства на различные сигнальные воздействия. С помощью временной селекции можно математическими средствами выборочно исключать нежелательные и паразитные сигналы, с получением характеристик без влияния подключенных промежуточных устройств.
Предусмотрена возможность выполнения измерений с переносом частоты и калибровки смесителей скалярным и векторным методами, с компенсацией погрешности путем автоматической подстройки частоты. Векторный анализатор цепей Planar C4409 может оборудоваться двухканальным вольтметром постоянного тока с независимыми входами, плата которого устанавливается при заказе соответствующей аппаратной опции. Он может использоваться для контроля величины напряжения в точках частотной развертки синхронно с измерениями S-параметров.
Особенности
- Использование для управления внешнего ПК обеспечивает высокую наглядность, за счет отображения данных на крупноразмерном дисплее или мониторе, а также безопасность, так как анализатор не оборудован энергонезависимой памятью, что исключает утечку информации.
- Дистанционное управление может осуществляться в среде ПО S2VNA через функции COM-сервера или с помощью SCPI команд.

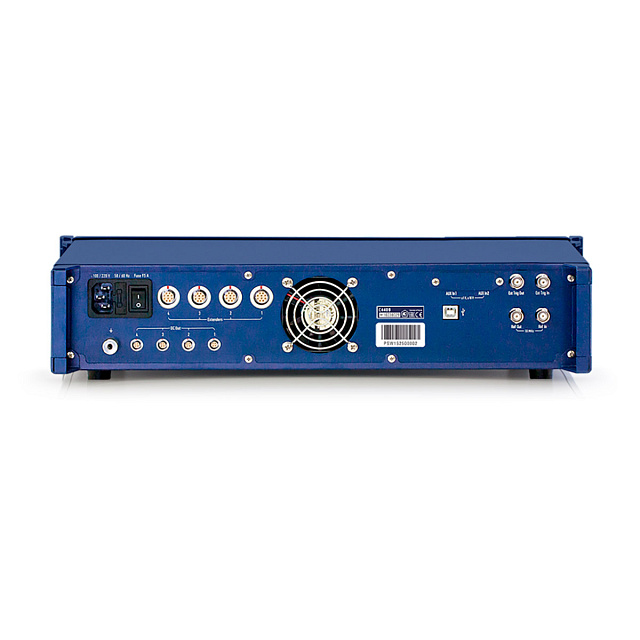

- Входы и выходы синхронизации и тактирующего сигнала задействуются для обеспечения совместного функционирования с другим приборами и оборудованием.
