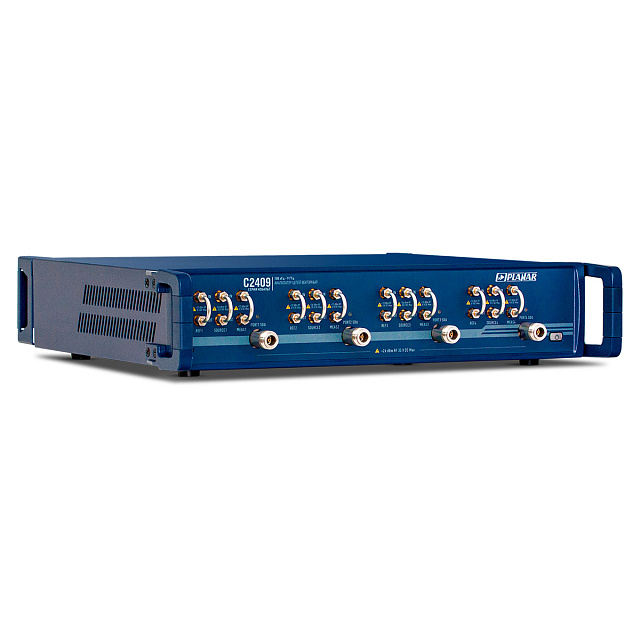

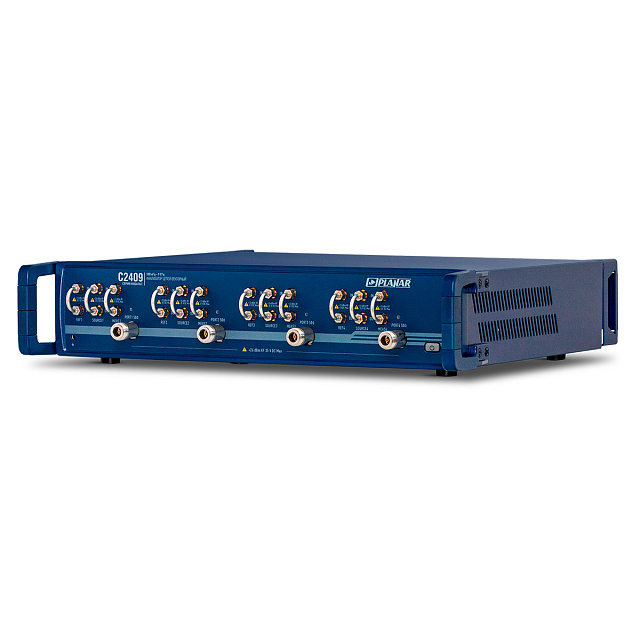

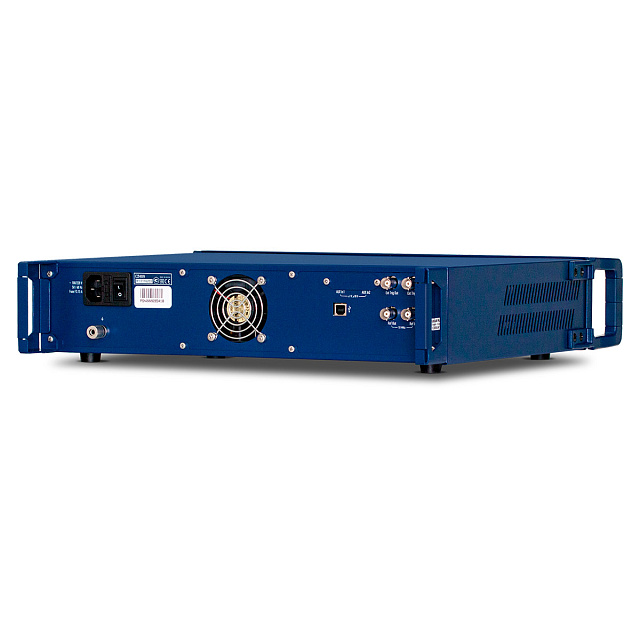

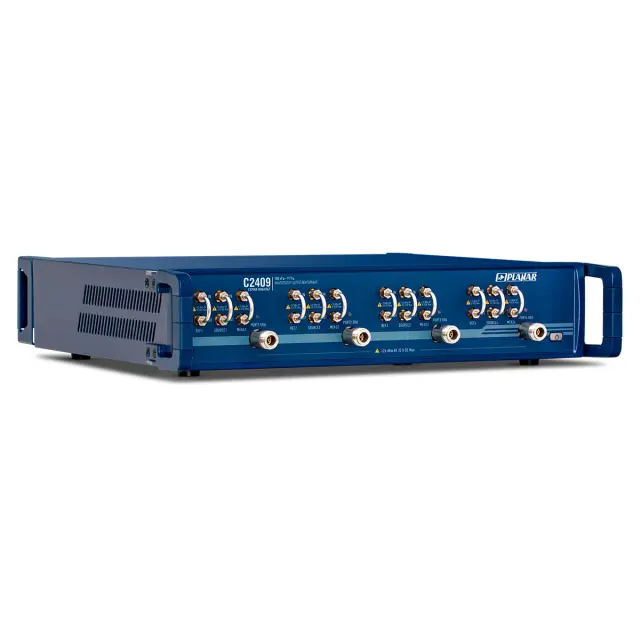

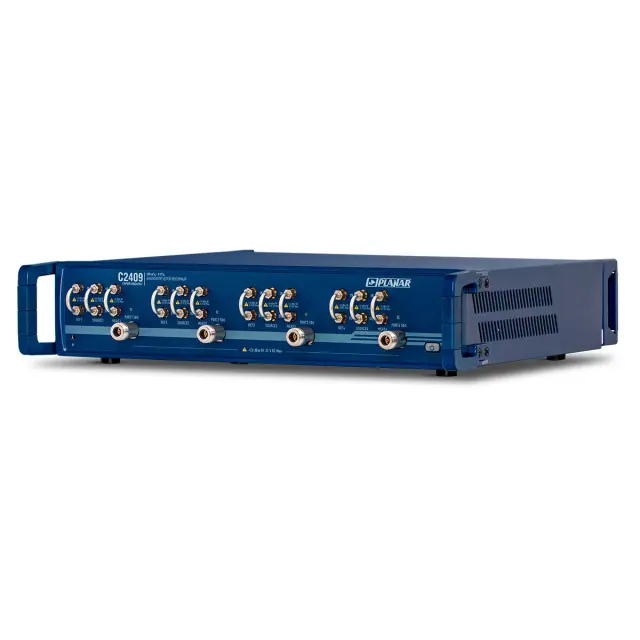

Векторный анализатор цепей Кобальт C2409

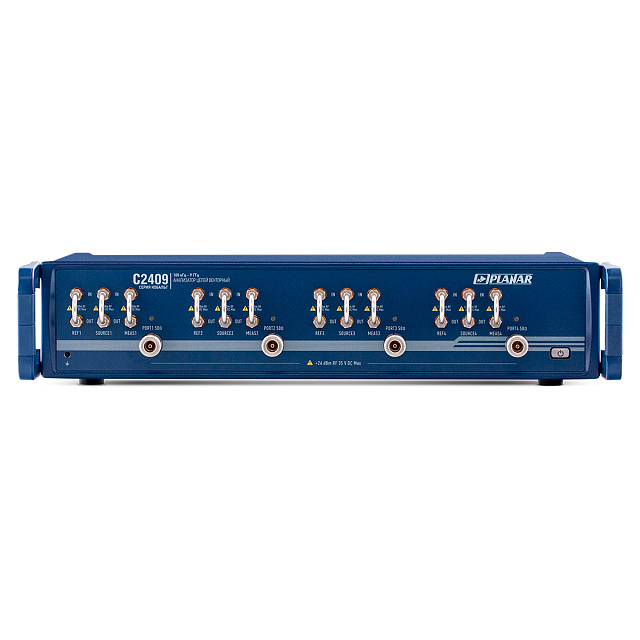

Анализатор цепей векторный Planar C2409 - высокопроизводительный четырехпортовый лабораторный прибор с частотным диапазоном от 100 кГц до 9 ГГц, управляемый внешним ПК через USB канал. В отличие от младших модификаций серии Кобальт C1xxx, у данной модели предусмотрена возможность переконфигурирования трактов прибора путем введения дополнительных согласующих, усилительных, фильтрующих и других устройств без смещения опорной плоскости от входов объекта контроля, что обеспечивает решение задач повышенной сложности с гарантированной точностью. Для этих целей на лицевую панель векторного анализатора цепей вынесены разъемы, обеспечивающие прямой доступ к генераторам и опорным и измерительным приемникам каналов, что обеспечивает простоту перенастройки устройства.

Функциональные возможности Planar C2409

При отслеживании характеристик прохождения и отражения сигналов с определением коэффициентов матрицы рассеяния, за одно сканирование прибор способен охватывать до 500 000 измерительных точек. Опционально анализатор цепей может работать в режиме рефлектометрии во временной области с использованием преобразования Chirp-Z, с возможностью удаления нежелательных откликов с помощью временной селекции полосовым или режекторным фильтром выбираемой формы. Доступны функции измерений с переносом частоты векторными и скалярными методами, с подстройкой частоты для компенсации погрешности и поддержкой режима калибровки смесителей.

Особенности Planar C2409

• Двухканальный вольтметр, доступный в качестве аппаратной опции, дает возможность контролировать напряжение постоянного тока через независимые выходы в диапазонах до 1 В или до 10 В, в соответствии с выбранными пользователем настройками.
• Дополнительный источник РЧ сигнала – анализатор цепей оснащен двумя независимыми генераторами. При неиспользовании одной из групп измерительных трактов, 1 и 2 либо 3 и 4, оборудование может выводить тестовый сигнал через любой свободный порт, позволяя обходиться без внешнего генерирующего устройства.
• Буфер FIFO – при функционировании прибора в составе измерительного стенда программными средствами производится равномерный запуск внешним триггером с помощью команд SCPI, с сохранением результатов измерений в оперативной памяти ПК, обеспечивая высокое быстродействие в режиме автоматизации.

Купить векторный анализатор цепей Планар C2409, а также получить консультацию специалистов об особенностях и преимуществах данного изделия вы можете в нашем магазине, связавшись с нами по телефону или непосредственно через сайт – с помощью формы обратной связи или воспользовавшись чатом с онлайн-консультантом.
