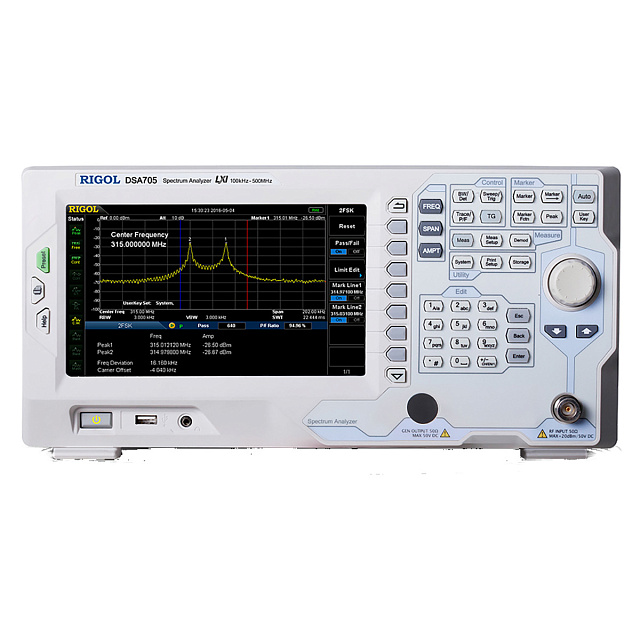

Анализатор спектра RIGOL DSA705

DSA705 - анализатор спектра реального времени с диапазоном частот 100 кГц - 500 МГц и полосой пропускания 100 Гц - 1 МГц. Это недорогой, производительный прибор лабораторного класса. Имеет настольный формат (компактные размеры и вес всего 4,25 кг), удобные органы управления на передней панели и 8-дюймовый экран. Данный анализатор позволяет удобно и быстро проводить измерения благодаря низкому уровню фазовых шумов, широкой полосе анализа и функционалу анализатора спектра общего назначения, а также опционального измерителя электромагнитных помех.

В арсенале прибора заложена интересная опция SSС-DSA (Signal Seamless Capture) – непрерывный захват сигналов в полосе до 1,5 МГц при скорости измерения до 650 спектров в секунду. Использование этого режима удобно при захвате быстроменяющихся сигналов, ASK / FSK, чтобы предотвратить пропуск события. Подойдет для разработки, производства и измерений электронных компонентов и устройств в лабораторных, а также в сервисных и учебных целях, благодаря своей невысокой стоимости.

Применение

• Отладка и проектирование электронных устройств, средств связи и СВЧ-изделий
• Функциональное тестирование
• Лабораторные исследования
• Предварительные испытания на ЭМС
• Сервисное обслуживание
• Обучение

Особенности и преимущества

• Диапазон частот от 100 кГц до 500 МГц
• Низкий отображаемый средний уровень собственных шумов (DANL): <-130 дБм (тип.)
• Низкий уровень фазового шума: < -80 дБн/Гц (тип.)
• Погрешность измерения амплитуды:<1.5 дБ
• Минимальное разрешение по частоте (RBW) 100 Гц
• Большое количество измерительных функций
• Встроенные фильтры ЭМС (-6 дБ) и квазипиковый детектор (опция)
• Опция SSС-DSA (Signal Seamless Capture) – непрерывный захват сигналов в полосе до 1,5 МГц при скорости измерения до 650 спектров в секунду. Использование этого режима удобно при захвате быстроменяющихся сигналов, ASK / FSK, чтобы предотвратить пропуск события.
• Программное обеспечение для ПК (опция)
• Экран 8 дюймов
• Большой выбор опций и аксессуаров
• Компактный размер и малый вес
