Анализатор спектра реального времени RIGOL RSA814

Оставить отзыв

Гарантия 3 года

Артикул RSA814 Код товара 155449

Фото (2)

Характеристики

Частотный диапазон:

5 кГц - 14 ГГц

Полоса пропускания:

10 Гц - 40 МГц

Все характеристики

RIGOL RSA814 — портативный анализатор спектра реального времени со встроенным следящим генератором...

Перейти к описанию

Анализаторы спектра Rigol

1 081 080 ₽ Последняя цена

Способы получения

г. Москва

Описание и характеристики

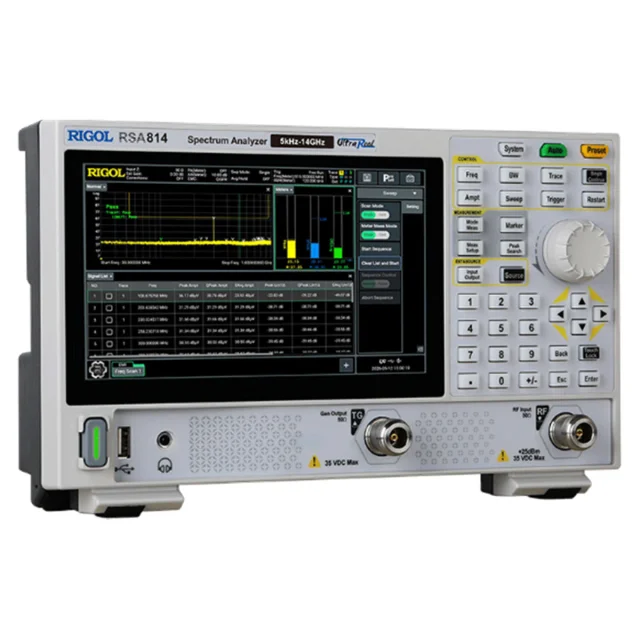

Анализатор спектра реального времени RIGOL RSA814

О товаре
Характеристики

RIGOL RSA814 — портативный анализатор спектра реального времени со встроенным следящим генератором, работающий в диапазоне частот от 5 кГц до 14 ГГц. Модель выполнена в компактном моноблочном корпусе весом 1,9 кг с 7-дюймовым сенсорным экраном. Прибор совмещает функции классического и реального времени анализатора спектра, а также генератора сигналов. Он предназначен для отладки СВЧ-устройств, испытаний на ЭМС, анализа модуляции и обслуживания систем связи как в лабораторных, так и в полевых условиях.

Частотный диапазон и полоса: от 5 кГц до 14 ГГц с полосой анализа в реальном времени до 40 МГц и разрешением по частоте (RBW) от 1 Гц.
Метрология и фазовый шум: отображаемый средний уровень шума (DANL) с предусилителем < -168 дБм (тип.), фазовый шум < -112 дБн/Гц на 1 ГГц (отстройка 10 кГц), погрешность амплитуды < 0,3 дБ.
Генерация сигналов: встроенный следящий генератор (TG) с возможностью работы в автономном режиме (SG).
Конструктив и эргономика: вес 1,9 кг, 7-дюймовый емкостной мультитач-экран, питание от сети AC или внешнего аккумулятора через USB Type-C PD.
Интерфейсы и управление: порты USB, LAN, HDMI, встроенный Web-control и поддержка команд SCPI.

Портативность и автономное питание

Благодаря малым габаритам и весу 1,9 кг анализатор спектра легко помещается в переносную сумку для выездных работ. Поддержка стандарта USB Power Delivery (Type-C PD) позволяет питать прибор от обычного портативного аккумулятора (power bank). Это освобождает инженера от привязки к электросети и делает его удобным инструментом для измерений на объектах и в полевых условиях.

Функциональность "все в одном" и расширяемая аналитика

В базовую комплектацию RIGOL RSA814 уже входят предусилитель, следящий генератор и полоса анализа 40 МГц, позволяющая захватывать кратковременные и эпизодические сигналы. Функционал устройства расширяется опциональными режимами: анализатором цифровой (VSA) и аналоговой (ADM) модуляции, измерителем фазовых шумов (PNOISE), а также комплексом для проверки ЭМС с квазипиковым детектором и фильтрами -6 дБ.

Удаленный доступ и интеграция

Интерфейсы LAN и USB вместе с поддержкой синтаксиса SCPI позволяют встраивать анализатор в автоматизированные тестовые комплексы. Встроенный WebControl обеспечивает прямое управление прибором через браузер по IP-адресу без установки стороннего софта на ПК, а видеовыход HDMI упрощает дублирование картинки на внешний монитор.

Купить анализатор спектра реального времени RIGOL RSA814, а также получить консультацию специалистов вы можете в нашем магазине, по телефону или непосредственно на сайте с помощью формы обратной связи или онлайн-консультанта.

Технические характеристики

	RIGOL RSA814
Частотные характеристики
Диапазон рабочих частот						от 5 кГц до 14 ГГц
Разрешение измерений по частоте						1,0 Гц
Полоса обзора (span)						0 Гц
Полоса обзора (span)						от 10 Гц до 14 ГГц
Точность установки полосы обзора						± [0,1% x span + span/(кол-во точек развертки - 1)]
Время развёртки				Нулевая полоса обзора		от 1 мкс до 6000 с
Время развёртки				полоса обзора ≥ 10 Гц		от 1 мс до 4000 с
Разрешение полосы ПЧ (-3 дБ) RBW						от 1 Гц до 10 МГц
Разрешение полосы ПЧ (-6 дБ) RBW						200 Гц, 9 кГц, 120 кГц, 1 МГц
Полоса видеофильтра VBW						от 1 Гц до 10 МГц
Избирательность фильтров по соотношению уровней (60 дБ/3 дБ)						≤5
Относительный уровень фазовых шумов 1 ГГц@ 10 кГц						<–112 дБн/Гц (тип)
Параметры опорного источника
Опорная частота						10 МГц
Пределы допускаемой основной относительной погрешности частоты опорного генератора после подстройки при температуре 25 °C						1·10^-6
Пределы годового относительного дрейфа частоты опорного генератора						<5·10^-7
Пределы дополнительной относительной погрешности частоты опорного генератора в рабочем диапазоне температур от 0 до +40 °C						<5·10^-7
Амплитудные характеристики
Диапазон измеряемых уровней @ F_Н≥ 10 МГц						от DANL до +20 дБм
Предварительный усилитель (ПУ)			Частотный диапазон			от 1 МГц до 14 ГГц
Предварительный усилитель (ПУ)			Коэффициент усиления			25 дБ
Усредненный уровень собственных шумов (DANL) на частоте 1 ГГц нормализованный к 1 Гц				ПУ – выкл.		- 145 дБм (тип)
				ПУ – вкл.		- 168 дБм (тип)
Максимальный безопасный уровень ВЧ-сигнала на входе				ПУ – выкл. @ Atten. = 30 дБ		+ 20 дБм
Максимальный безопасный уровень ВЧ-сигнала на входе				ПУ – вкл. @ Atten. = 30 дБ		- 10 дБм
Разрушающий уровень сигнала на входе						+ 25 дБм
Абсолютная погрешность измерения мощности @ на 50 МГц @ ПУ – выкл. @ Atten = 10 дБ @ Level INPUT = -10 дБм @ +20ºC ~ +30ºC						<0,3 дБ
Неопределённость измерения уровня мощности @ уровень доверия 95% @ ОСШ >20 дБ @ RBW= VBW=1 кГц @ ПУ- выкл. @ Atten = 10 дБ @ -50 дБм <Level INPUT <0 дБм @ f _н≥10 МГц @ +20ºC ~ +30ºC				10 МГц < f ≤ 4,5 ГГц		<0,8 дБ (ном)
				4,5 ГГц < f ≤ 8,5 ГГц		<1,0 дБ (ном)
				8,5 ГГц < f ≤ 14 ГГц		<1,8 дБ (ном)
Неравномерность амплитудно-частотной характеристики на частотах f @ относительно 50 МГц @ Atten = 10 дБ @ +20ºC ~ +30ºC	ПУ – выкл.			9 кГц < f ≤ 100 кГц		<0,3 дБ (тип)
				100 кГц < f ≤ 4,5 ГГц		<0,5 дБ, <0,3 дБ (тип)
				4,5 ГГц < f ≤ 8,5 ГГц		<0,7 дБ, <0,5 дБ (тип)
				8,5 ГГц < f ≤ 14 ГГц		<0,9 дБ, <0,7 дБ (тип)
	ПУ – вкл.			100 кГц < f ≤ 4,5 ГГц		<0,7дБ, <0,5 дБ (тип)
				4,5 ГГц < f ≤ 8,5 ГГц		<0,9 дБ, <0,7 дБ (тип)
				8,5 ГГц < f ≤ 14 ГГц		<1,1 дБ, <0,9 дБ (тип)
Усредненный уровень собственных шумов (DANL) на частотах f, нормализованный к полосе пропускания 1 Гц @Atten = 0 дБ @ +20ºC ~ +30ºC @ ≥50 усреднений@ следящий генератор – выкл. @ детектор выборки	ПУ – выкл.			5 кГц ˂ f ≤ 100 кГц		<–120 дБм (тип)
				100 кГц ˂ f ≤ 4,5 ГГц		<–140 дБм, <–143 дБм (тип)
				4,5 ГГц ˂ f ≤ 8,5 ГГц		<–142 дБм, <–145 дБм (тип)
				8,5 ГГц ˂ f ≤ 11 ГГц		<–140 дБм, <–143 дБм (тип)
				11 ГГц ˂ f ≤ 14 ГГц		<–135 дБм, <–138 дБм (тип)
	ПУ – вкл.			1 МГц ˂ f ≤ 100 МГц		<–155 дБм, <–158 дБм (тип)
				100 МГц ˂ f ≤ 4,5 ГГц		<–165 дБм, <–168 дБм (тип)
				4,5 ГГц ˂ f ≤ 8,5 ГГц		<–162 дБм, <–165 дБм (тип)
				8,5 ГГц ˂ f ≤ 11 ГГц		<–155 дБм, <–158 дБм (тип)
				11 ГГц ˂ f ≤ 14 ГГц		<–150 дБм, <–153 дБм (тип)
Уровень гармонических искажений 2-го порядка SHI @ Level INPUT = -20 дБм @ ПУ- выкл. @ Atten = 0 дБ				10 МГц < f ≤ 4,25 ГГц		+45 дБм
				4,25 МГц < f ≤ 7 ГГц		+30 дБм
Уровень интермодуляционных искажений 3-го порядка TOI @ F_н ≥ 50 МГц @ два тона с уровнем -20 дБм с разносом 200 кГц @ ПУ- выкл. @ Atten = 0 дБ				10 МГц < f ≤ 4,5 ГГц		+18 дБм, +20 дБм (тип)
				4,5 ГГц < f ≤ 8,5 ГГц		+14 дБм, +16 дБм (тип)
				8,5 ГГц < f ≤ 14 ГГц		+12 дБм, +14 дБм (тип)
Точка компрессии P1дБ двухтоновый сигнал @F_н ≥ 50 МГц @ ПУ- выкл. @ Atten = 0 дБ						0 дБм
Диапазон регулировки опорного уровня				Логарифмическая шкала		от - 170 дБм до +20 дБм, с шагом 0,01 дБ
Диапазон регулировки опорного уровня				Линейная шкала		от 707 пВ до 2,24 В, 0,11% (0,01 дБ)
Масштабирование экрана				Режим вертикальной шкалы		Линейный, логарифмический
Масштабирование экрана				Единицы измерения амплитуды		дБм, дБмВ, дБмкВ, нВ, мкВ, мВ, В, пВт, нВт, мкВт, мВт, Вт, мА, мкА и А
Входной аттенюатор				Диапазон устанавливаемых значений		от 0 дБ до 30 дБ, с шагом 2 дБ
Входной аттенюатор				Погрешность устанавливаемых значений @ F_н=50 МГц @ 10 дБ @ ПУ – выкл. @ +20ºC ~ +30ºC		<0,3 дБ
Следящий генератор (СГ)				Диапазон рабочих частот		от 100 кГц до 14 ГГц
				Выходной уровень		от - 40 дБм до 0 дБм
				Шаг установки		1 дБ
				Неравномерность АЧХ @ 50 МГц		± 3 дБ
Анализ спектра в режиме реального времени (RTSA)				Максимальная полоса анализа	5 кГц < f ≤ 100 МГц	20 МГц
				Максимальная полоса анализа	100 МГц < f ≤ 14 ГГц	40 МГц
				Минимальная длительность сигнала с 100% вероятностью захвата (POI)		5,62 мкс
				Время захвата при максимальной частоте дискретизации		≥100 мкс
				Максимальная частота дискретизации		51,15 Мвыб/с
				Разрешение по амплитуде		0,01 дБ
				Скорость БПФ		199804 кадр/с
				Количество точек по оси частот		801
				Количество маркеров		8
				Динамический диапазон свободный от паразитных составляющих (SFDR)		<- 60дБн (тип)
				Неравномерность по амплитуде BW=40 МГц		±0,5 дБ (ном)
				Детекторы		Положительный пик, отрицательный пик, выборка, среднее значение
				Типы сглаживающих окон		Хэннинга, Блэкмана-Харриса, прямоугольное, с плоской вершиной, Кайзера, Гауссово
Демодуляция векторных сигналов (опция RSA800-VSA)				Максимальная полоса анализа	5 кГц < f ≤ 100 МГц	20 МГц
				Максимальная полоса анализа	100 МГц < f ≤ 14 ГГц	40 МГц
				Максимальная частота дискретизации		51,15 Мвыб/с
				Максимальная длина захвата		4096 кадров
				Виды модуляции		2FSK, 4FSK, 8FSK, MSK, BPSK, QPSK, OQPSK, DQPSK, π/4-DQPSK, 8PSK, D8PSK, π/8-D8PSK, 16QAM, 32QAM, 64QAM, 128QAM, 512QAM, 1024QAM, 2ASK, 4ASK, 16APSK, 32APSK
				Стандарты		GSM, NADC, WCDMA, PDC, PHP (PHS), Bluetooth, WLAN (802.11b), ZigBee 868M, ZigBee 915M, ZigBee 2450M, TETRA, DECT, APCO-25
Электромагнитная совместимость (опция RSA800-EMI)				Виды детекторов, диапазоны		CISPR 16-1-1
				Разрешение (- 3 дБ)		от 100 Гц до 10 МГц, с шагом 1-3-10
				Разрешение (- 6 дБ)		200 Гц, 9 кГц, 120 кГц, 1 МГц
				Детекторы ЭМИ		Позит. пик, негатив. пик, среднего значения, квазипиковый, CISPR средн., RMS средн.
Демодуляция сигналов с аналоговой модуляцией (опция RSA800-ADM)				Максимальная полоса анализа	5 кГц < f ≤ 100 МГц	20 МГц
				Максимальная полоса анализа	100 МГц < f ≤ 14 ГГц	40 МГц
				Динамический диапазон входных сигналов		от – 30 дБм до +20 дБм
				Виды детектируемых сигналов		AM, ЧМ, ФМ
Общие характеристики
Тип высокочастотных разъемов:		вход ВЧ				N "розетка", 50 Ом N "розетка", 50 Ом
Тип высокочастотных разъемов:		выход СГ				N "розетка", 50 Ом N "розетка", 50 Ом
КСВН @ ПУ – выкл.@ Atten = ≥10 дБ				10 МГц – 4,5 ГГц		<1,5 (ном)
				4,5 ГГц – 8,5 ГГц		<1,7 (ном)
				8,5 ГГц – 14 ГГц		<1,9 (ном)
Дисплей				Тип		Сенсорный
				Разрешение		1024 х 600 точек
				Размер диагонали		7”
				Цветопередача		24-бит
Опорная частота				Выход внутреннего источника	Частота	10 МГц
					Уровень	от +3 дБм до +10 дБм, +7 дБм (тип)
					Импеданс	50 Ом
					Тип разъёма	BNC "розетка"
				Вход от внешнего источника	Частота	10 МГц ± 10 ppm
					Уровень	от 0 дБм до +10 дБм
					Импеданс	50 Ом
					Тип разъёма	BNC "розетка"

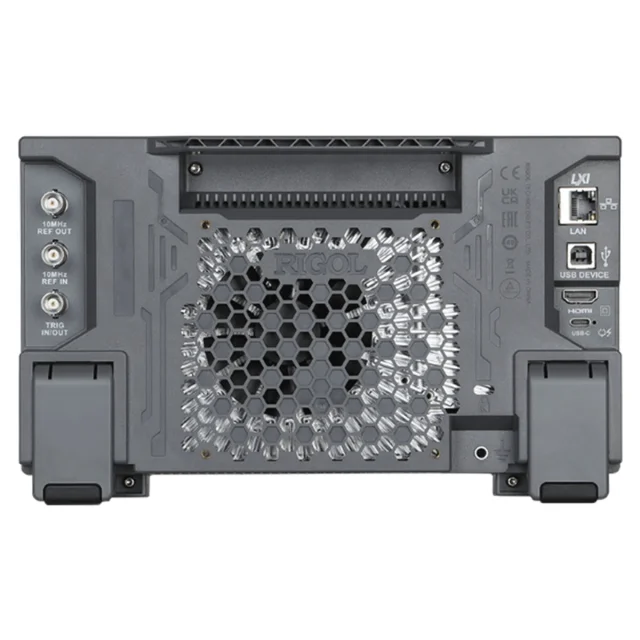

Коммуникационные интерфейсы				USB Host		Версия 2.0 1 порт на передней панели
				USB Device		Версия 2.0 1 порт на задней панели
				LAN		100/1000Base, RJ-45, LXI Core 2011 Device
				HDMI		A plug, HDMI 1.4b
Синхронизация				Вход	Импеданс	≥ 1 кОм (ном)
					Тип разъёма	BNC "розетка"
					Уровень	3,3 В TTL
				Выход	Импеданс	50 Ом (ном)
					Тип разъёма	BNC "розетка"
					Уровень	3,3 В TTL
Электропитание				Тип разъёма		Type-C
				Напряжение/ток питания		20 В/ 5А
				Максимальная потребляемая мощность		50 Вт (тип)
Время прогрева (выход на рабочий режим)						40 мин.
Рабочие условия применения				температура окружающего воздуха		от 0 °C до +40 °C
Рабочие условия применения				относительная влажность воздуха при температуре от 0 °C до +30 °C при температуре от +30 °C до +40 °C		до 95 % до 75 %
Габаритные размеры						265,35 х 161,75 х 77,38 мм
Масса						1,9 кг

Полные характеристики
