Анализатор спектра OWON XSA1015P-TG

Оставить отзыв

Гарантия 1 год

Артикул 243704 Код товара 129450

Характеристики

Частотный диапазон:

9 кГц - 1,5 ГГц

Полоса пропускания:

10 Гц - 3 МГц

Все характеристики

Анализатор спектра OWON XSA1015P-TG — это мощный инструмент, который объединяет в себе передовые технологии...

Перейти к описанию

Анализаторы спектра OWON

Под заказ

142 060 ₽

Нашли дешевле? Сообщите нам!

Описание и характеристики

Код товара 129450

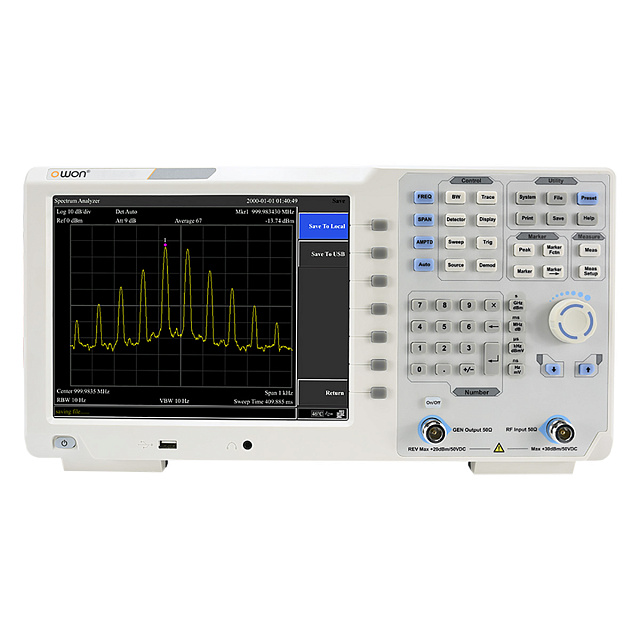

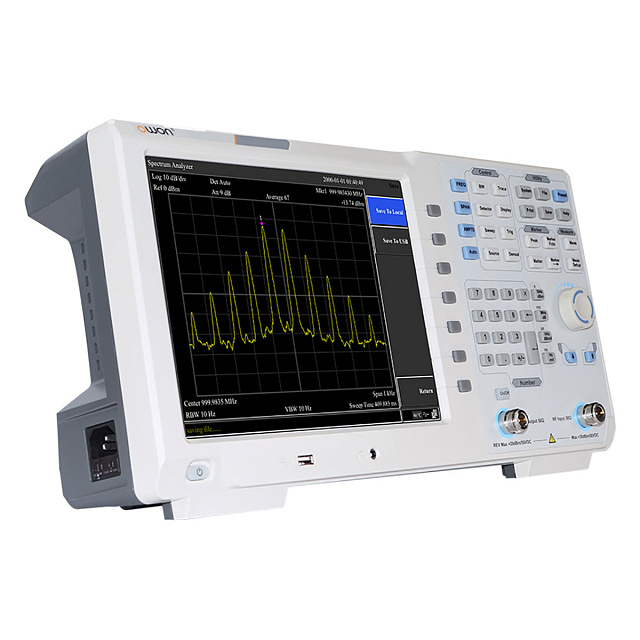

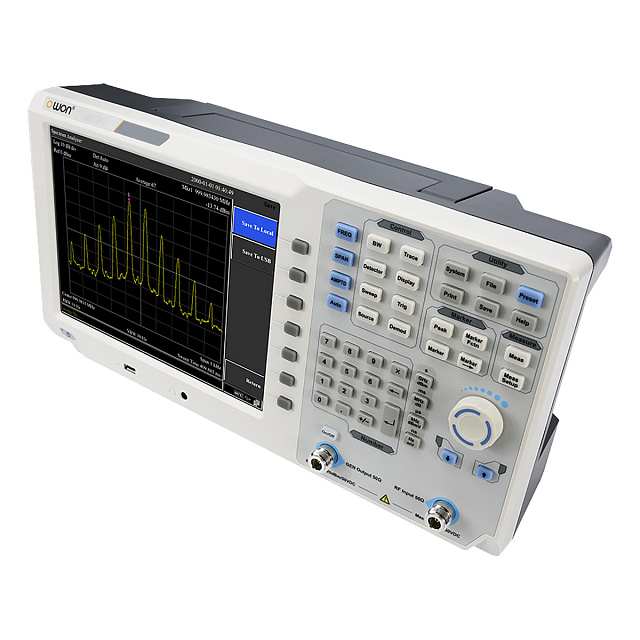

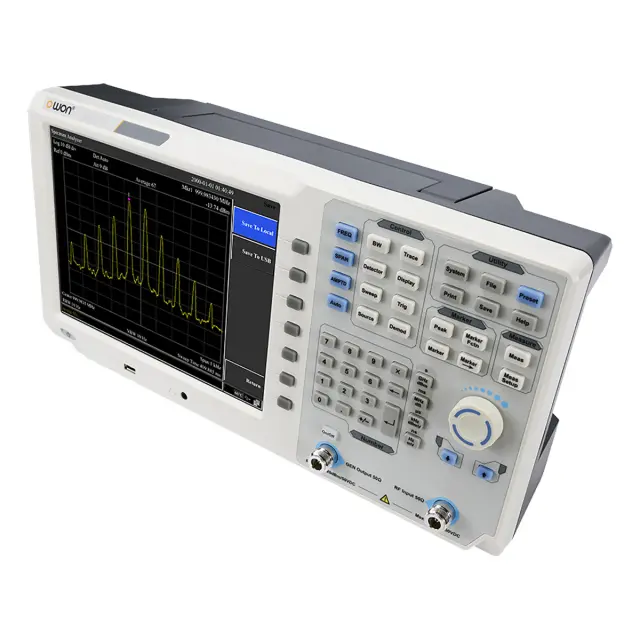

Анализатор спектра OWON XSA1015P-TG

142 060 ₽

Анализатор спектра OWON XSA1015P-TG — это мощный инструмент, который объединяет в себе передовые технологии, высокую точность и удобство использования, что делает его оптимальным выбором для различных задач. Он станет надежным помощником как для профессионалов, так и для любителей, стремящихся к высокому качеству своих исследований.

Широкий диапазон частот

Оборудование поддерживает частотный диапазон от 9 кГц до 1,5 ГГц. Это позволяет проводить анализ множества сигналов, включая радиочастоты, сигналы связи и другие электромагнитные волны. Такой широкий диапазон делает устройство универсальным для использования в различных областях, включая телекоммуникации, радиовещание и научные исследования.

Высокое разрешение и минимальные шумы

Одной из ключевых особенностей данного анализатора спектра является его высокое разрешение в 1 Гц, что обеспечивает точность измерений. Встроенная система минимизации шумов позволяет получать чистые и точные данные, что особенно важно при работе со слабыми сигналами, а также для диагностики и тестирования сложных систем.

Яркий и удобный дисплей

Прибор оснащён 10,9-дюймовым дисплеем с разрешением 1024x768 пикселей. Яркое и четкое изображение обеспечивает удобство работы, позволяя легко интерпретировать результаты измерений. Интуитивно понятный интерфейс делает управление устройством простым и доступным даже для новичков.

Инструменты для анализа

Оборудование предлагает встроенные функции трассировок и следящего генератора, что значительно упрощает процесс анализа данных. Эти инструменты позволяют более эффективно исследовать и визуализировать результаты, что особенно полезно при проведении сложных экспериментов.

Расширенные возможности подключения

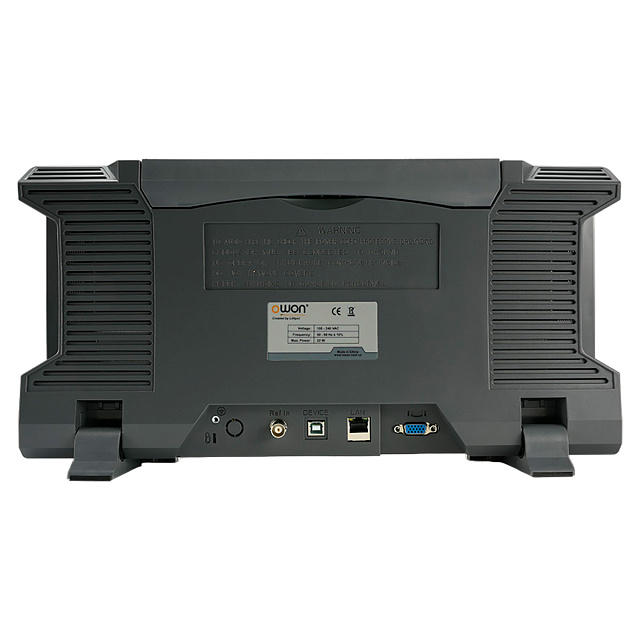

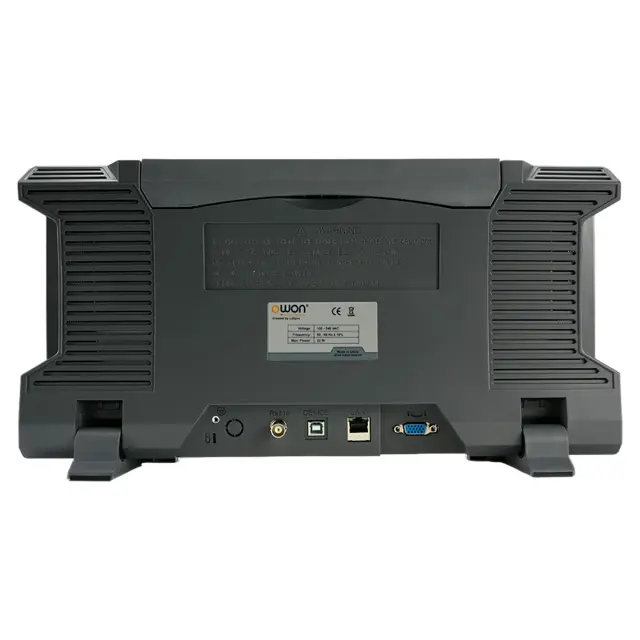

Анализатор OWON XSA1015P-TG оснащён интерфейсами USB и HDMI, что позволяет легко передавать данные и подключать устройство к внешним системам. Это расширяет функциональные возможности прибора, позволяя интегрировать его в более крупные системы тестирования и анализа.

Применение в различных областях

Оборудование находит применение не только в области радиоэлектроники, но и в других сферах, таких как:

Телекоммуникации: Для тестирования и анализа сигналов связи.
Научные исследования: В лабораториях для изучения электромагнитных волн и их свойств.
Образование: В учебных заведениях для подготовки студентов по специальностям, связанным с электроникой и радиотехникой.

Купить анализатор спектра OWON XSA1015P-TG, а также получить консультацию специалистов об особенностях и преимуществах данного изделия вы можете в нашем" магазине, связавшись с нами по телефону или непосредственно через сайт – с помощью формы обратной связи или воспользовавшись чатом с онлайн-консультантом.

Технические характеристики Анализатор спектра OWON XSA1015P-TG

	OWON XSA1015P-TG
Частотный диапазон	9 кГц - 1,5 ГГц
Разрешение	1 Гц
Ширина развёртки частоты
Диапазон развёртки	0 Гц, 100 Гц до максимальной частоты прибора
Точность	ширина развёртки / (точность развёртки - 1)
Пропускная способность
Полоса пропускания	от 1 Гц до 1 МГц, в последовательности 1-3-5-10 шагов
Точность полосы пропускания	< 5% стандартно
Полоса пропускания видео	от 10 Гц до 3 МГц, в последовательности 1-3-5-10
Полоса разрешения	200 Гц, 9 кГц, 120 кГц, 1 МГц
Амплитуда и уровень
Диапазон измерения амплитуды	средний уровень шумов до +10 дБм, от 100 кГц до 10 МГц, предусилитель выключен средний уровень шумов до +20 дБм, от 10 МГц до 1,5 ГГц, предусилитель выключен
Постоянное напряжение	50 В
Непрерывная радиочастотная мощность	затухание = 40 дБ, +20 дБм (100 мВ)
Макс. уровень повреждения	+30 дБм (1 Вт)
Средний уровень шума
Предусилитель выключен	от 9 кГц до 1 МГц: -95 дБм < -88 дБм от 1 МГц до 500 МГц: -140 дБм < -130 дБм от 500 МГц до 1,5 ГГц: -138 дБм < -128 дБм
Предусилитель включен	от 100 кГц до 1 МГц: -135 дБм < -128 дБм от 1 МГц до 500 МГц: -160 дБм < -150 дБм от 500 МГц до 1,5 ГГц: -158 дБм < -148 дБм
Фазовый шум
Смещение	10 кГц < -106 дБн/Гц 100 кГц < -104 дБн/Гц 1 МГц < -115 дБн/Гц
Средний уровень шума	163 дБм
Диапазон отображения уровня
Единица измерения координат уровня	dBm, dBμW, dBpW, dBmV, dBμV, W, V
Ось логарифмического уровня	0,01 - 1000 дБ
Ось линейного уровня	от 0 до контрольного уровня
Количество точек отображения	801
Количество трасс	8
Способ обнаружения	положительный пик, отрицательный пик, нормальный, образец, среднеквадратичное значение, среднее напряжение, квазипик
Функции трассировки	четкая запись, максимальное удержание, минимальное удержание, среднее значение, просмотр, пустое значение, математическая трассировка
Частотная характеристика
Предусилитель выключен	< 0,7 дБ
Предусилитель включен	< 1,0 дБ
Следящий генератор (tracking generator)
Диапазон частот	от 100 кГц до 1,5 ГГц
Диапазон уровня выходной мощности	от - 40 дБмВт до 0 дБмВт
Разрешение выходного уровня	1 дБ
Выходная плоскостность	50 МГц, ± 3 дБ
Ложный генератор слежения	гармонический: - 20 дБн негармонический: - 20 дБн
Генератор слежения за изоляцией входных клемм	- 60 дБ
Общие характеристики
Дисплей	ЖК-экран, разрешение 1024 x 768 пикселей
Диагональ дисплея	10,9 дюйма
Интерфейс	USB, HDMI
Габариты	375 х 185 х 120 мм
Вес	5 кг
