Анализ спектра и сигналов от 10 Гц до 8/26/50 ГГц Rohde&Schwarz FSWP-B1 для анализаторов спектра и сигналов

Большинство анализаторов фазового шума регистрируют шум на выходе фазового детектора, а затем преобразуют его в частотную область. Несущая измеряемого сигнала становится не видна. Пользователи не могут достоверно оценить, на какой частоте ведется измерение — на правильной или на частоте нежелательного побочного сигнала. Также сложно сделать вывод о том, что является причиной получения некорректного результата: нестабильность несущей, слишком быстрый ее дрейф или слишком большая разница между измеряемым сигналом и опорным источником. Для ответа на эти вопросы, а также для изучения уровня гармоник и побочных излучений необходим анализатор спектра.

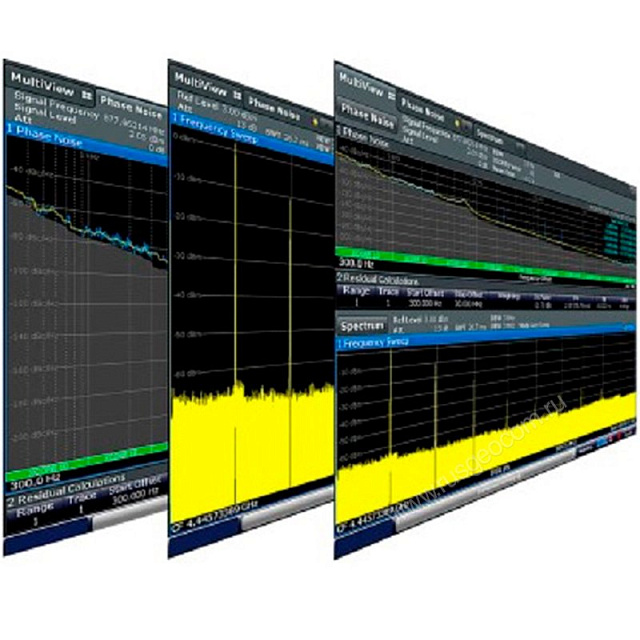

Анализатор фазового шума R&S®FSWP можно легко модернизировать до функционала полноценного анализатора спектра и сигналов, добавив в него опцию R&S®FSWP-B1. При этом пользователи получают возможность контролировать сигнал в различных измерительных приложениях и быстро и эффективно запускать различные измерения без использования дополнительных периферийных устройств и усложняющих рабочий процесс кабелей. Такие функциональные возможности определенно будут полезны и в автоматизированных испытательных системах.

Зачастую лабораторных приложений недостаточно, чтобы оправдать покупку только анализатора фазового шума. Расширение функциональных возможностей R&S®FSWP путем установки встроенного анализатора спектра и сигналов обеспечит чрезвычайно высокий коэффициент его использования, поскольку теперь он может применяться для всех спектральных измерений, которые выполняются в лаборатории намного чаще. Простой прибора будет практически исключен — налицо надежное вложение капитала. Производители автоматизированных испытательных систем также экономят пространство и средства, т.к. не нужно покупать дополнительный анализатор спектра.

Встроенный анализатор спектра и сигналов базируется на приборе с уникальными радиотехническими характеристиками и высокой чувствительностью — R&S®FSW. Низкий уровень фазового шума анализатора позволяет проводить высокоточный анализ модуляции, измерять мощность в соседнем канале с широким динамическим диапазоном и измерять побочные излучения даже в непосредственной близости от несущей. Внутренний предусилитель понижает средний уровень собственного шума (DANL) до значений ниже 165 дБмВт (1 Гц). Дополнительное подавление шума позволяет довести DANL до теоретического предела 174 дБмВт (1 Гц). При этом измерение побочных излучений выполняется очень быстро, так как прибор R&S®FSWP выполняет измерения с более широкой полосой разрешения в сравнении с менее чувствительными анализаторами спектра.

Высокое значение точки пересечения третьего порядка (TOI), составляющее около 25 дБмВт, обеспечивает широкий динамический диапазон, позволяя пользователям измерять слабые входные сигналы в присутствии входных сигналов высокой амплитуды и определять коэффициент подавления соседнего канала для широкополосных модулированных сигналов.

При работе в качестве анализатора сигналов (опция R&S®FSWP-B1) в приборе R&S®FSWP используется полоса анализа до 320 МГц (опция R&S®FSWP-B320). При этом обеспечивается доступ к измерительным приложениям, построенным на базе анализа I/Q-данных. Это позволяет, например, проводить автоматический анализ импульсов (опция R&S®FSWP-K6), где анализатор R&S®FSWP записывает данные в широкой полосе и вычисляет такие параметры импульса, как длительность, время нарастания или частота повторения нажатием одной кнопки. Анализ сигналов с цифровой модуляцией может выполняться с помощью внутренней функции векторного анализа сигналов (опция R&S®FSWP-K70). Для сигналов с аналоговой модуляцией доступна опция R&S®FSWP-K7. Пользователи также могут загрузить I/Q-данные в компьютер и провести свой собственный анализ.

Ключевые функции:

• Широкий динамический диапазон за счет низкого уровня шума –156 дБмВт (1 Гц) (без подавления шума и предусилителя) и высокое значение TOI 25 дБмВт.
• Общая погрешность измерений менее 0,2 дБ до частот 3,6 ГГц и менее 0,3 дБ до частот 8 ГГц.
• Фазовый шум: 140 дБн (1 Гц) на частоте 1 ГГц (отстройка 100 кГц).
• Полоса анализа сигнала 320 МГц.
• Измерительные приложения, доступные в виде опций:
• Импульсные измерения (R&S®FSWP-K6 /K6S/K6P).
• Общий векторный анализ сигналов (R&S®FSWP-K70).
• Анализ аналоговой модуляции (АМ, ЧМ, ФМ) (R&S®FSWP-K7).
• Измерение коэффициента шума и усиления (R&S®FSWP-K30).
• Обнаружение и отображение паразитных сигналов с низким уровнем (R&S®FSWP-K50).
• Анализ скачкообразных сигналов и сигналов с ЛЧМ (R&S®FSWP-K60/K60H/K60C).
