Лицензионный ключ опции расширенного ввода-вывода для анализаторов электропитания Rohde & Schwarz HMC8015.
Возможности
- Активация функции входа датчика для токового пробника или шунта
- Тестирование предельных значений с индикацией НОРМА/НАРУШЕНИЕ: до 6 предельных значений, выбираемых из 14 измеряемых величин (например, U, I, P, S, Q, F)
Вход датчика
На вход датчика (4-миллиметровые безопасные разъемы) можно подавать пропорциональное току напряжение 100 мВ, 1 В или 4 В (полномасштабная амплитуда), чтобы значительно расширить диапазон измерения мощности. К входу можно подключать токовые пробники, трансформаторы тока и шунты. Можно индивидуально задавать градиент (например, мВ/А).

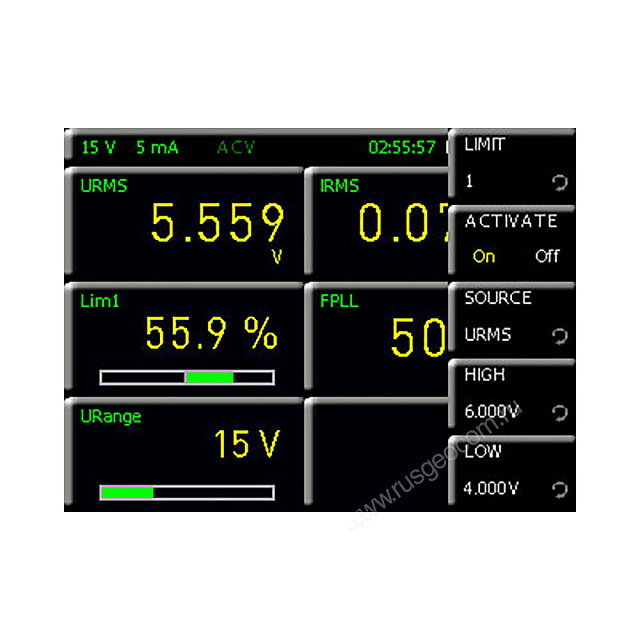

Функция НОРМА/НАРУШЕНИЕ
Функция НОРМА/НАРУШЕНИЕ используется для отслеживания шести определенных пользователем (верхних или нижних) пределов, которые можно выбрать из 14 измеряемых величин (например, U, I, P, S, Q, F). Результаты появляются на экране или передаются другому устройству, подключенному через аналоговый или цифровой выход на задней панели.
Аналоговый выход обеспечивает напряжение, пропорциональное предельным значениям (±5 В). Четыре BNC-порта на задней панели можно назначить различным источникам / принимающим устройствам. Аналоговый выход позволяет пользователям выбрать в качестве источника либо предельные значения (НОРМА/НАРУШЕНИЕ), либо измеряемые величины U, I или P. Сигнал на аналоговом входе (±10 В) также может отображаться на экране с 16‑разрядным разрешением. Цифровой выход можно назначить предельному значению (НОРМА/НАРУШЕНИЕ) или используемой частоте измерения. Сигнал на цифровом входе может отображаться на экране как дополнительная информация: состояние (0/1), частота (до 200 кГц) или ШИМ (0–100 %). Оба входа доступны для регистрации данных.
