Устройство расширения количества портов Rohde Schwarz ZN-Z84

оставить отзыв
Код товара 86572
Устройство расширения количества портов Rohde Schwarz ZN-Z84
Устройство расширения количества портов Rohde Schwarz ZN-Z84
Основные характеристики
Артикул:
1319.4500.02
Гарантия:
1 месяц
Диапазон частот:
от 10 МГц до 8,5 ГГц
Тип разъемов:
SMA-female (гнездо)
Все характеристики
Устройство расширения количества портов Rohde Schwarz ZN-Z84 - автоматизированный коммутационный блок матричного...
Перейти к описанию
Цена с НДС
По запросу
Под заказ
Описание
Характеристики
Скачать
Отзывы

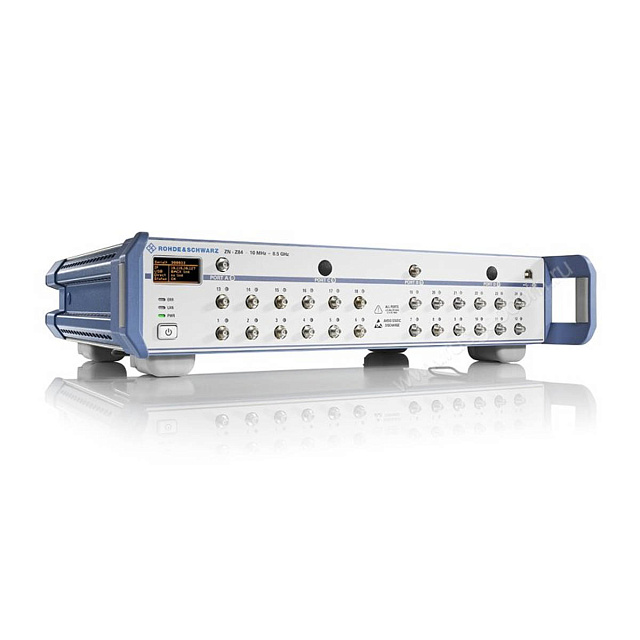

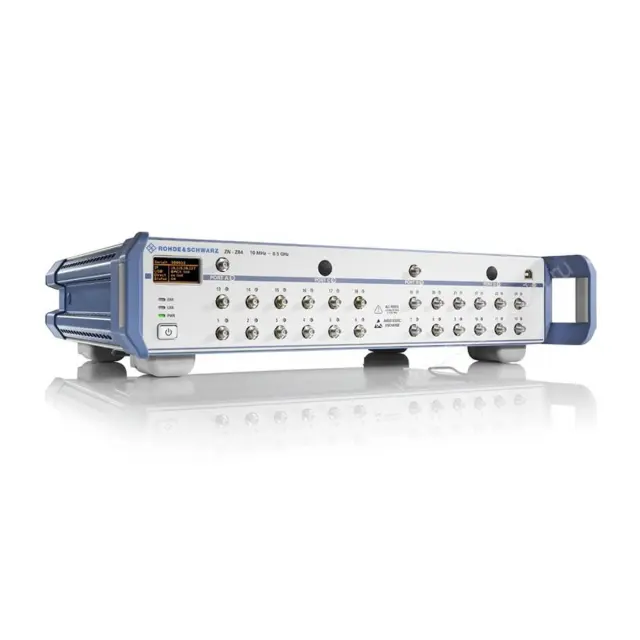

Устройство расширения количества портов Rohde Schwarz ZN-Z84 - автоматизированный коммутационный блок матричного типа, который дополняет функционал 2-портового векторного анализатора серий ZNB4, ZNB8, ZNBT8 возможностями премиальных моделей. Увеличение количества измерительных входов до 6 обеспечивает возможность тестирования многоканальных устройств или проверки нескольких приборов с минимальными затратами времени.

Конструкционные особенности

Базовый блок реализует коммутационную матрицу 2 x 6, которая обеспечивает динамическое подключение двух входов векторного анализатора к любой паре измерительных портов с SMA-разъемами. Полная автоматизация процесса исключает необходимость в каких-либо ручных переключениях. Неиспользуемые в ходе измерений выводы Rohde & Schwarz ZN-Z84 подключены к согласующим 50-оммным резисторам, что исключает влияние отражений сигнала на получаемый результат.

Для управления прибором можно использовать один из USB портов на передней или задней панели, либо LAN интерфейс. В качестве опции предусмотрено прямое управление с подключением анализатора цепей к коммутатору через кабель DIG-IQ. При этом скорость переключений увеличивается на порядок, так как не используется внутренний контроллер прибора. При многосигнальных измерениях устройство расширения количества портов может размещаться на любой поверхности горизонтально или под наклоном, либо монтироваться в стандартную 19-дюймовую стойку с помощью опционального крепежа. При установке под векторным анализатором цепей для подключения целесообразно использовать полужесткие кабели ZN-Z28.

Преимущества Rohde & Schwarz ZN-Z84

  • Твердотельные коммутационные элементы, на которых построена матрица переключений, обладают высоким быстродействием и характеризуются стабильностью параметров за счет отсутствия механических контактных переключающих пар, что гарантирует повторяемость результатов.
  • Миниатюрный дисплей в левом верхнем углу передней панели и светодиодные индикаторы обеспечивают визуальный контроль текущего состояния прибора, без использования ресурсов подключенного анализатора.
  • Три слота под дополнительные коммутационные модули можно использовать для наращивания функционала базового блока, увеличивая, при необходимости, количество портов с помощью соответствующих опций.

Купить устройство расширения количества портов Rohde Schwarz ZN-Z84, а также получить консультацию специалистов об особенностях и преимуществах данного изделия вы можете в нашем магазине, связавшись с нами по телефону или непосредственно через сайт – с помощью формы обратной связи или воспользовавшись чатом с онлайн-консультантом.
