Калибровочный набор Rohde Schwarz ZV-WR12 без согласования
Калибровочный набор Rohde Schwarz ZV-WR12 без согласования включает механические меры, которые используются в качестве типовых стандартов для метрологических целей. Это решение помогает минимизировать систематические погрешности при выполнении измерений в E-диапазоне миллиметровых волн в волноводных трактах WR-12 с фланцами UG387/U-M.
Данный комплект предназначен для выполнения калибровок векторных анализаторов цепей серии ZVA/ZVT, которые используются на частотах 60 - 90 ГГц совместно с преобразователями R&S ZVA-Z90E. Благодаря высокой стабильности метрологических характеристик можно использовать предустановленные данные "Мастера калибровок" из встроенного ПО анализатора.

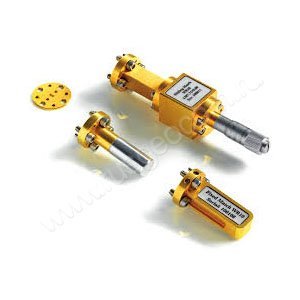

Состав комплекта
- Мера SHORT, электрическая длина которой составляет 0 м.
- Прокладка SHIM - линия передачи длиной 1,338 мм ± 5 мкм, которая выполняет четвертьволновой сдвиг фазы на средней частоте рабочего диапазона и меняет фазу на 180 градусов при отражении сигнала.
- Согласующая нагрузка FIXED MATCH фиксированного типа с показателем потерь на отражение тип. >35 дБ.
Особенности использования
Преимуществом набора Rohde & Schwarz ZV-WR12 является многофункциональность его компонентов, что дает возможность выполнять широкий перечень разнотипных калибровок, за исключением TNA. Мера Short используется в качестве нагрузки короткого замыкания, а также как стандарт отражения. При подключении к калибруемому порту через прокладку Shim, она образует стандарт Offset Short, который используется в режиме холостого хода. Моделирование двухпортовой калибровки Through производится при непосредственном подключении портов преобразователей частоты друг к другу.
Купить калибровочный набор Rohde Schwarz ZV-WR12 без согласования, а также получить консультацию специалистов об особенностях и преимуществах данного изделия вы можете в нашем магазине, связавшись с нами по телефону или непосредственно через сайт – с помощью формы обратной связи или воспользовавшись чатом с онлайн-консультантом.
