Калибровочный набор Rohde Schwarz ZV-WR08 без согласования
Калибровочный набор Rohde Schwarz ZV-WR08 без согласования включает в себя комплект механических мер, предназначенных для применения с одно- и многопортовыми векторными анализаторами цепей серии ZVx, которые используются в ходе измерений в волноводах в диапазоне от 90 до 140 ГГц с помощью подключенных частотных преобразователей R&S®ZVA-Z140.
Своевременная калибровка повышает достоверность получаемых результатов, обеспечивая минимизацию неопределенностей за счет компенсации систематических измерительных ошибок.
Характеристики комплекта

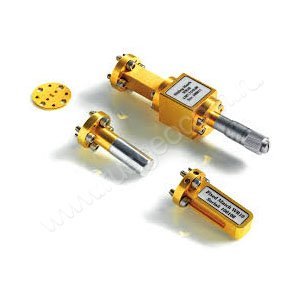

В состав набора R&S ZV-WR08 включены меры Short нулевой длины и Fixed Match с показателем потерь на отражение тип. >30 дБ, а также Shim-прокладка. Она представляет собой короткую линию передачи длиной 0,873 мм ± 5 мкм, которая на центральной частоте рабочего диапазона производит четвертьволновой сдвиг фазы, а в режиме отражения меняет фазу на 180 градусов. Все компоненты рассчитаны на подключение к волноводам прямоугольного сечения WR-08 со стандартным противоскосовым фланцем UG387/U-M, которые работают в миллиметровом диапазоне F.
Преимущества Rohde Schwarz ZV-WR08
- Универсальность – набор можно использовать почти для всех видов одно- и двухпортовых калибровок анализаторов цепей - TOSM-SOLT, UOSM, TRL, TRM, TOM и пр., кроме TNA.
- Многофункциональность – комплект из трех мер позволяет реализовать шесть калибровочных режимов: короткое замыкание - Short, холостой ход - Offset Short, согласованная нагрузка - Fixed Match, отражение - Reflect, проходной переход - Through и линейный стандарт – Line.
- Простота использования – встроенный в анализатор мастер калибровки обеспечивает выполнение работ в пошаговом режиме. Благодаря стабильности параметров механических мер нет необходимости вводить индивидуальные калибровочные данные стандартов, можно использовать коэффициенты из памяти измерителя.
Купить калибровочный набор Rohde Schwarz ZV-WR08 без согласования, а также получить консультацию специалистов об особенностях и преимуществах данного изделия вы можете в нашем магазине, связавшись с нами по телефону или непосредственно через сайт – с помощью формы обратной связи или воспользовавшись чатом с онлайн-консультантом.
