Измеритель сопротивления заземления Megger DET4TC2 с клещами

оставить отзыв
Код товара 83343
Измеритель сопротивления заземления Megger DET4TC2 с клещами

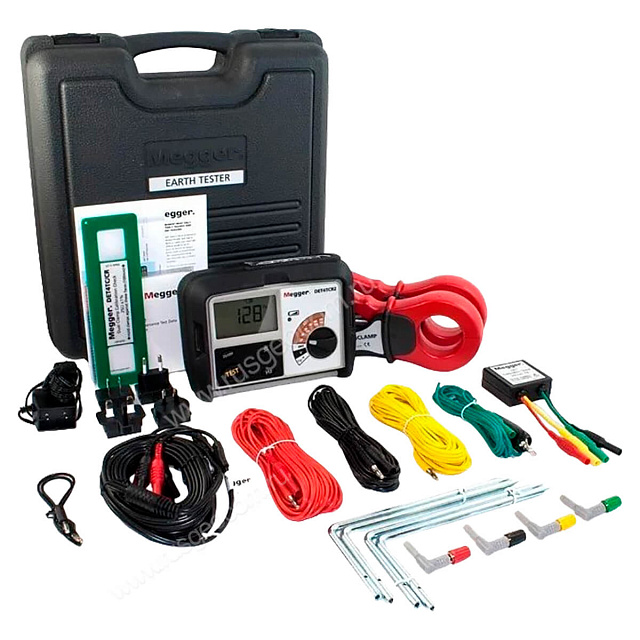

комплектация Megger DET4TC2 с клещами

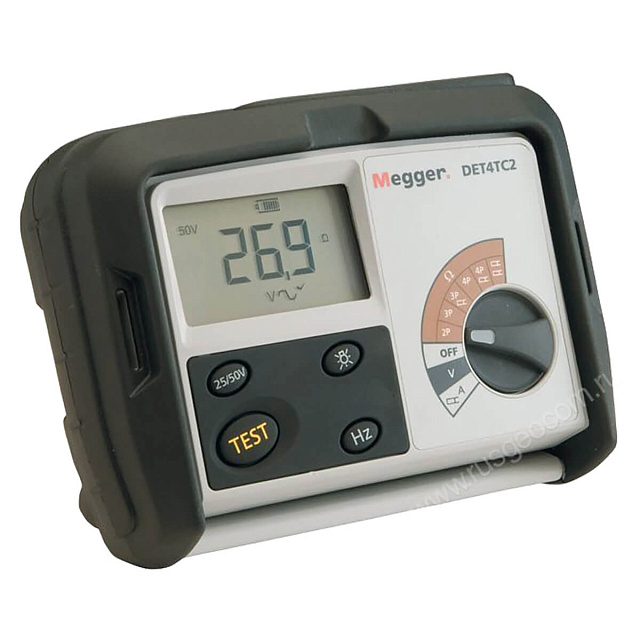

Измеритель сопротивления заземления Megger DET4TC2 с клещами
Основные характеристики
Артикул:
1000-365
Госреестр:
52735-13
Гарантия:
2 года
Сопротивление:
0,01 Ом - 20 кОм
Напряжение:
100 В
Все характеристики
Прибор DET4TC2 разработан для эксплуатации в расширенном диапазоне температур с классом защиты корпуса IP54...
Перейти к описанию
Товар снят
с производства
Описание
Характеристики
Комплектация
Отзывы

Назначение измерителя сопротивления заземления и удельного сопротивления грунта с функцией бесконтактного измерения DET4TC2:

Прибор DET4TC2 разработан для эксплуатации в расширенном диапазоне температур с классом защиты корпуса IP54, что делает данный прибор оборудованием, которое действительно может эксплуатироваться вне помещений. Прибор имеет все функции, необходимые для проведения тестирования системы заземления: тестирование с 2 клеммами, тестирование с 3 клеммами, тестирование с 4 клеммами, тестирование по методу приложенного вывода (ART), тестирование без стоечных контактов, тестирование силы тока утечки, а также тестирование фонового напряжения заземления.

Прибор удобен в эксплуатации благодаря большому поворотному многопозиционному переключателю, а также возможности начала проведения тестирования одним нажатием кнопки. Разрешается работа только в изолирующих перчатках. В отличие от некоторых приборов, конструкция данного прибора делает ненужной подключение выводов накоротко во время проведения тестирования при помощи двух выводов. Прибор не имеет каких-либо скрытых функций: четко отмеченные ручки управления используются для выбора выходного напряжения (50 В или 25 В, для чего применяются местные стандарты), а также для включения / выключения функций подсветки дисплея.

Дополнительный зажим ICLAMP увеличивает возможности проведения традиционного метода тестирования "падение напряжения" по методу приложенного вывода (ART), который позволяет проводить тестирование без отключения заземления, а также проводить тестирование тока утечки с минимальной силой тока до 1 мА. Второй дополнительный зажим, VCLAMP, дает возможность проведения настоящего тестирования без стоечнх контактов в ситуациях, при которых установка стоечных контактов нецелесообразна.

Понятный, легко читаемый дисплей обеспечивает отличные характеристики контрастности и угла обзора, что делает прибор идеально подходящим для эксплуатации вне помещений. Дисплей имеет функцию подсветки, что увеличивает область применения прибора, позволяя эксплуатировать его в подвалах, где проходит кабель, а также в других темных местах.

Прибор DET4TC2 является цифровым тестером заземления, который работает от 8 батарей типа АА. Батареи широко доступны в продаже и обеспечивают продолжительное время тестирования. Состояние зарядки батарей отображает индикатор на дисплее.

Тестеры заземления компании Megger удовлетворяют строгим требованиям стандартов безопасности и имеют номинальные характеристики до 100 В CAT IV. Они также имеют регулируемое выходное напряжение 25 В или 50 В в соответствии со стандартом IEC 61557-5.

Особенности измерителя сопротивления заземления и удельного сопротивления грунта с функцией бесконтактного измерения DET4TC2:

  • Измерение сопротивления заземления и удельного сопротивления грунта;
  • Измерение потенциала на СПЧ;
  • Измерение токов утечки от 1 мA до 20 A с клещами ICLAMP (опция);
  • Большой, легко читаемый дисплей;
  • Метод ART (метод безконтактного измерения);
  • Пыле- влагозащита корпуса прибора IP54;
  • Автоматический контроль подсоединения, контакта - информация об ошибке;
  • Измерение одной кнопкой (полностью автоматически);
  • Точность 2%;
  • Вольтметр встроенный;
  • Помехоустойчивый прибор до 40 В пик-пик;
  • Стандартный комплект поставки - прибор, штыри, длинные провода, кейс;
  • Опция - клещи ICLAMP и VCLAMP для бесконтактного измерения;
  • Диаметр клещей 56 мм, идеально для шины заземления 40 мм;
  • Заводское свидетельство о калибровке в комплекте.
  • Масса 1 кг.

Принципы действия прибора сопротивления заземления и удельного сопротивления грунта с функцией бесконтактного измерения DET4TС2 для измерения сопротивления заземления:

4-полюсный метод для измерения удельного сопротивления грунта

Прибор для измерения удельного сопротивления грунта - это важный элемент конструкции системы заземления, который служит источником исходных данных для разработки конструкции. Факторы, влияющие на удельное сопротивление почвы, включают в себя состав почвы, температуру и влажность и могут меняться в зависимости от времени года. Периодическая проверка почвы необходима для гарантии соответствия сезонных колебаний расчетным параметрам системы.

3-полюсный метод для измерения сопротивления заземляющих устройств

Классические методы измерения сопротивления заземления, основанные на падении напряжения, используются как во время установки, так и для периодической проверки состояния электродов. К сожалению почвы с низким удельным сопротивлением часто вызывают коррозию электродов, и поэтому необходима регулярная проверка. Все новое семейство приборов для измерения заземления позволяет пользователю выполнять это измерение, в стандартную комплектацию включены наборы электродов и проводов.

Измерение сопротивления электродов заземления с двумя проводами

Используется, когда необходимо измерить сопротивление между проводящей частью, например металлоконструкции здания и электродом заземления, или когда условия на месте исключают использование измерительных электродов. Это испытание выполняется с помощью того же самого источника переменного тока и метода испытания с 3 полюсами, и поэтому может не годиться для испытания заземлений перемычкой, в зависимости от местных правил. Megger включает в себя выполнение этого испытания и, в отличие от некоторых других приборов внешнего подключения не требуется.

Метод испытания с присоединенным электродом (клещами) (ART)

Испытание электродов заземления в существующих электроустановках по стандартному методу с использованием трех полюсов предусматривает отсоединение испытываемого электрода для исключения параллельных путей тока. Эти параллельные пути создаются системой заземления установки или другими электродами заземления, образующими систему заземления. Использование измерителя Megger DET4TC2 с приспособлением ICLAMP позволяет пользователю измерять сопротивление заземления, используя традиционные методы падения напряжения, но не отсоединяя испытываемый электрод.
