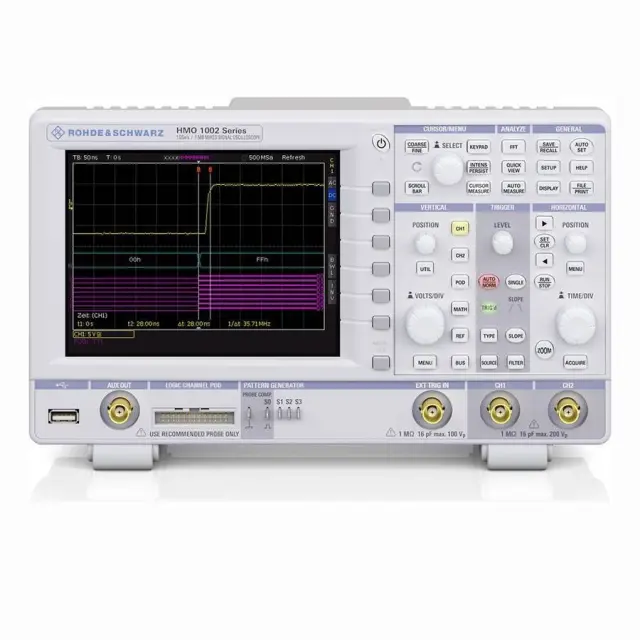

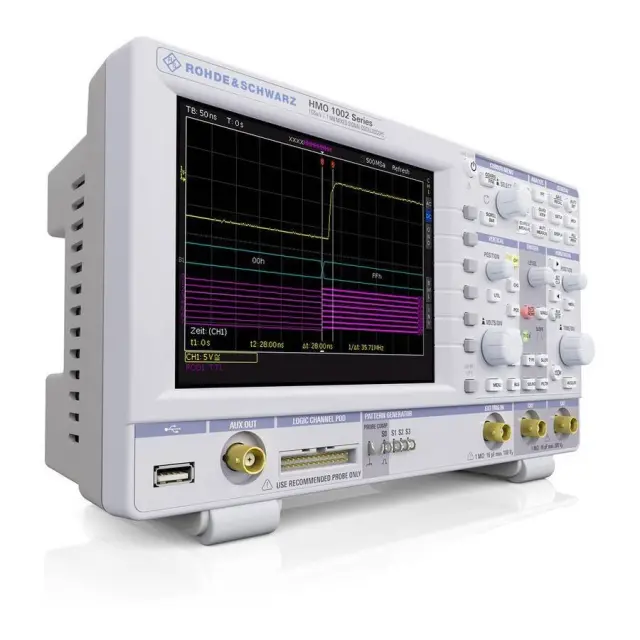

Комплект — осциллограф Rohde & Schwarz HMO1002MAX
HMO 1002
HMO 1002
HMO 1002
HMO 1002

Комплект — осциллограф Rohde & Schwarz HMO1002MAX

79771.- 94506.-
Самовывоз
бесплатно
Доставка
по Москве - 300.-
по России - от 300.-
Выбор опций
Описание
Характеристики
Отзывы
Описание

Комплект HMO1002MAX

  • цифровой осциллограф HMO1102;
  • HOO10 – опция для анализа сигналов I2C, SPI и RS-232/UART;
  • HOO12 - опция для анализа сигналов CAN и LIN.

Цифровые запоминающие осциллографы серии HMO предлагают доступную по цене производительность в удобном компактном корпусе. Портативность этих приборов совсем не означает, что они обладают невысокими техническими характеристиками. Усовершенствованная технология регистрации сигналов, разнообразные способы синхронизации, широкий спектр анализа полученных данных – всё это предельно упрощает работу с приборами, заметно выделяя их на фоне любых портативных цифровых осциллографов других компаний.

Благодаря большому набору функций, осциллограф HMO1102 ориентирован на широкие группы пользователей — от разработчиков встроенных решений и сервисных специалистов до преподавателей.

Цифровые запоминающие осциллографы серии HMO1002/HMO1202 предлагают доступную по цене производительность в удобном компактном корпусе. Портативность этих приборов совсем не означает, что они обладают невысокими техническими характеристиками. Усовершенствованная технология регистрации сигналов, разнообразные способы синхронизации, широкий спектр анализа полученных данных – всё это предельно упрощает работу с приборами, заметно выделяя их на фоне любых портативных цифровых осциллографов других компаний.

Основные свойства серии HMO1002/HMO1202
  • Стандартная полоса пропускания (кроме моделей с полосой 300 МГц) может быть увеличена с помощью программных опций (ваучеров);
  • Режим смешанных сигналов (с логическим пробником HO3508) с 8 логическими каналами;
  • Синхронизация и аппаратно-ускоренное декодирование последовательных шин (опционально): I2C, SPI, UART/RS-232, CAN, LIN;
  • Удобная навигация с помощью пользовательских маркеров;
  • Контроль по критерию "годен / не годен" на основе масок;
  • Множество автоматических/математических/курсорных функций измерений, анализ спектра с помощью БПФ;
  • Встроенный 3-разрядный вольтметр;
  • Встроенный 5-разрядный частотомер;
  • Встроенный тестер компонентов;
  • Встроенный генератор функций и кодовых последовательностей;
  • Цветной ЖК-дисплей с диагональю 16,5 см (6,5 дюймов);
  • Масса 2,5 кг.

Работа со смешанными сигналами
Осциллографы серии HMO1002/HMO1202, помимо обычных 2-х аналоговых каналов, снабжены специальным разъемом (LOGIC CHANNEL POD) для подключения логического пробника HO3508 с 8 каналами.

На одном экране можно сопоставить аналоговые и цифровые сигналы, синхронизированные во времени, что позволяет легко связать причину и следствие в сложных ситуациях при отладке схем. Программное обеспечение, требуемое для работы в режиме смешанных сигналов, уже содержится в каждом приборе. В моделях серии R&S®HMO1002 при включении логического пробника, автоматически будет выключен аналоговый канал 2 (т.е. будут активны аналоговый канал 1 и 8-цифровых). В моделях серии R&S®HMO1202 при включении логического пробника аналоговые каналы остаются активными.

Как известно, стабильность изображения зависит от правильного выбора момента начала сбора данных, который определяется параметрами синхронизации. В распоряжении осциллографов серии HMО1002 имеется богатый набор как традиционных видов запуска (по фронту, по спаду, по длительности импульса, по видеосигналу и т.д.), так и запуск по сигналам последовательных шин, наиболее популярных в промышленности стандартов. После установки настроек запуска и функций декодера осциллограф будет сам выполнять работу по анализу кадров:

  • I2C, SPI, UART/RS-232 (опция HOO10 / HV110) для аналоговых и логических каналов;
  • I2C, SPI, UART/RS-232 (опция HOO11 / HV111) для всех аналоговых каналов;
  • CAN, LIN (опция HOO12 / HV112) для аналоговых и логических каналов;



Тестер компонентов
В осциллографах серии HMO1002/HMO1202 также предусмотрена возможность измерения параметров компонентов таких как: резисторы, конденсаторы, катушки индуктивности, диоды, транзисторы. Осциллограф вырабатывает тестовый синусоидальный сигнал 50 или 200Гц, который подается на специальный разъем. В стандартной комплектации осциллографов имеется адаптер HZ20 (BNC-4мм banana), к которому и подключаются специальные измерительные пробники.

Генератор сигналов
В осциллографы серии HMO1002/HMO1202 интегрирован специальный источник сигналов, который, в зависимости от режима работы прибора, может выступать в роли: генератора сигналов последовательных шин, случайных битовых комбинаций, сигнала счетчика и генератора функций (DC, синус, прямоугольный, импульсный, треугольный и пилообразный).

Встроенный цифровой вольтметр
3-х разрядный цифровой вольтметр также является стандартной функцией, которая делает проще работу сервисных инженеров. Измерения напряжения (DC, DCrms, ACrms, Crest Factor, Vpp, Vp+, Vp-) могут быть выполнены одновременно для всех аналоговых каналов.

Анализ осциллограмм
После настройки сбора данных можно воспользоваться различными средствами анализа, а именно:

  • Функция ZOOM – в нижней части экрана отображается увеличенная часть осциллограммы;
  • 28 автоматических измерений, разбитых по категориям времени и амплитуды;
  • Ручные/курсорные измерения – экранные маркеры в виде горизонтальных и вертикальных линий;
  • Дополнительные математические функции - сложение, вычитание, умножение, деление, БПФ;
  • Тест PASS/FAIL на основе масок – можно создать или загрузить маску и выбрать действие (воспроизвести звуковой сигнал/ остановить тестирование/ вывести импульсный сигнал/ сделать снимок экрана).

Купить осциллограф Rohde & Schwarz HMO1002MAX, а также получить консультацию специалистов вы можете в нашем магазине, по телефону или непосредственно на сайте с помощью формы обратной связи или онлайн-консультанта.

 R&S HMO1102
Система вертикального отклонения
Число аналоговых каналов 2 х 1МΩ
Число логических каналов 8 (с пробником HO3508)
Полоса пропускания аналоговых каналов 50 МГц
(при коэфф. отклонения
≤2 мВ/дел)
Полоса пропускания аналоговых каналов 100 МГц
(при коэфф. отклонения
≥ 5 мВ/дел)
Максимальная входная частота для логических каналов 350 МГц
Время нарастания переходной характеристики (расчетное) <3,5 нс
Диапазон значений коэффициента отклонения по вертикали от 1 мВ/дел до 10 В/дел
Импеданс аналоговые каналы 1 МΩ, 16 пФ +/-2 пФ
Импеданс логические каналы 100 кΩ, 4 пФ
Максимальное входное напряжение 200 В пик
Система горизонтального отклонения
Диапазон временной развертки от 2 нс/дел до 50 с/дел
Погрешность временной развертки 50×10-6
Функция ZOOM до 50'000:1
Система сбора данных
Частота дискретизации 2 х 500 МВыб/с или 1 х 1 ГВыб/с
аналоговые каналы
Частота дискретизации 8 х 500 МВыб/с
логические каналы
Глубина памяти 2 х 500 кТочек или 1 х М ГТочек
Разрешение 8 бит (до 16 бит в режиме HiRes)
Скорость обновления до 10'000 осциллограмм/с
Система синхронизации
Источники синхронизации входы аналоговых каналов, вход внешнего запуска, сеть питания, входы логических каналов (опционально)
Режимы запуска автоматический, ждущий, однократный
Виды запуска по фронту, по спаду, по фронту и спаду, длительности импульса, видеосигналу, логическому условию, событию, последовательной шине данных (опционально)
Анализ осциллограмм
Автоматические измерения 28 измерений, разбитых по категориям амплитуд и времени
Курсорные измерения амплитудные, временные, минимальное/максимальное значение, стандартное отклонение, скважность, длина пачки импульсов, отношения маркеров, крест-фактор
Математическая обработка сложение, вычитание, умножение, деление, БПФ, пользовательские выражения, редактор формул
Частотомер 5 знаков
Разрядность: от 0,5 Гц до 50/70/100 МГц
Диапазон частот:
Тестирование по маске тестирование по критерию годен/не годен;
создание пользовательских масок и реакций на событие
Частотный анализ (БПФ)
Устанавливаемые параметры центральная частота, полоса обзора, вертикальная шкала, позиция по вертикали
Форматы отображения dBm, dBV, Vrms
Источники БПФ все аналоговые каналы
Дополнительные возможности
Генератор тестовых последовательностей прямоугольные сигналы/проверка пробников, сигналы последовательных шин, программируемые последовательности
Генератор сигналов специальной формы DC, синус, прямоугольник, треугольник/пила, импульс
Цифровой вольтметр
Разрядность:
Типы измерений: 3 знака
  DC, DCrms, ACrms, Vpp, Vp+, Vp-, crest factor
Дисплей
Диагональ 16,5 см (6,5 дюймов)
Разрешение 640х480 пикселей (VGA)
Цветовая схема 256 цветов
Общие характеристики
Интерфейсы Ethernet (RJ-45)/USB-host (тип В)
Габаритные размеры (Ш×В×Г), мм 285×175×140
Масса 1,7 кг.

Комплектация: цифровой осциллограф HMO1102; HOO10 – опция для анализа сигналов I2C, SPI и RS-232/UART; HOO12 - опция для анализа сигналов CAN и LIN; 2 пассивных пробника HZ154 (100 МГц, 10: 1/ 1: 1); Адаптер HZ20 (BNC-4мм «banana»); Шнур питания; Инструкция по эксплуатации; CD-диск с ПО.
